在高速电路设计中，PCB的阻抗控制是确保信号完整性和系统性能的关键因素之一。阻抗不连续作为常见的设计挑战，不仅会影响信号的传输质量，还可能引发一系列问题，如信号反射、过冲、下冲及电磁干扰（EMI）等。

　　CQ9电子平台 CQ9电子在线官网

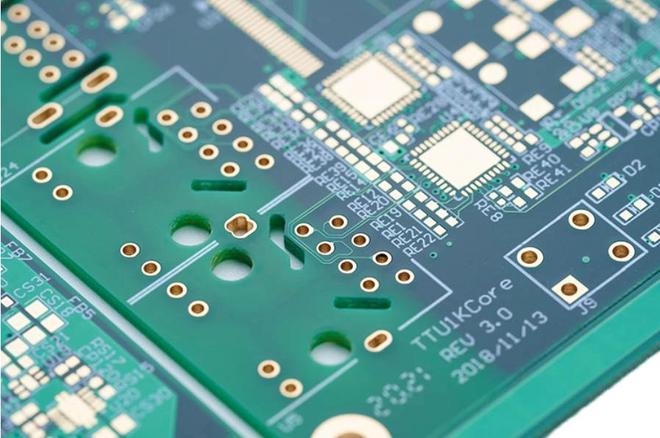

　　阻抗是电路中对交流电所呈现的阻碍作用，由电阻、电感和电容共同决定。在PCB设计中，主要关注的是传输线的特征阻抗，它描述了信号沿传输线传播时遇到的“阻力”。理想情况下，传输线的特征阻抗在整个线路上应保持恒定，以确保信号无失真地传输。推荐阅读：多层阻抗板的原理、优缺点及应用领域

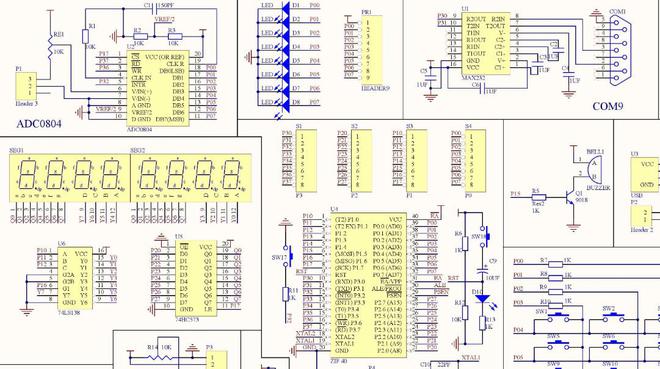

　　精确控制线路宽度与间距：使用CAD软件精确设计线路，确保关键信号线的宽度和间距符合设计要求，以维持一致的阻抗值。

　　优化介质层设计：选择均一的介质材料，或在不同介质层间采用渐变设计，以减少阻抗突变。

　　过孔阻抗补偿：通过增加反焊盘（backdrill）、使用特定阻抗的过孔设计或添加阻抗匹配元件来补偿过孔引入的阻抗不连续。

　　连接器选择与匹配：选用与PCB阻抗相匹配的连接器，或在连接器与PCB接口处添加阻抗匹配网络。

　　仿真验证：利用先进的仿真工具（如HFSS、ADS等）对PCB设计进行三维电磁场仿真，预测并优化阻抗匹配性能。

　　实物测试与调整：在PCB制作完成后，通过实际测试验证阻抗匹配效果，并根据测试结果进行必要的调整。

　　解决PCB设计中的阻抗不连续问题是一个系统工程，需要从设计、材料选择、仿真验证到实物测试等多个环节综合考虑。通过精准的设计、优化的材料选择以及科学的验证方法，电路工程师可以有效提升PCB的信号完整性和系统性能，确保产品的高质量和可靠性。
