本期拆解带来的是超微服务器720W冗余电源模块，型号为PWS-721P-1R，由肯微科技股份有限公司制造，电源模块采用PFC+移相全桥架构，具备80PLUS金牌转换效率。电源模块支持100-240V宽电压输入，具备12V输出和5V待机输出。
电源模块采用长条形金属外壳，输入端设有散热风扇，把手，指示灯和品字电源插座。输出端设有金手指连接器供电。下面充电头网就带来超微这款服务器电源冗余电源模块的拆解，一起看看内部的做工和用料。

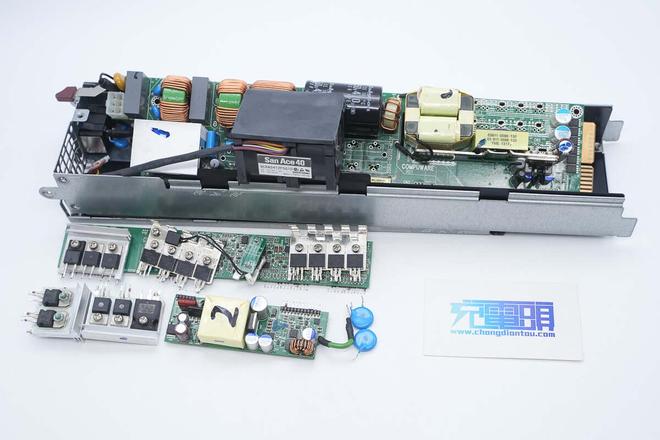

看完了超微这款电源的外观展示，下面就进行拆解，一起看看内部的做工和用料。
PCBA模块正面一览，左上角设有连接插座，保险丝，压敏电阻，安规X2电容，共模电感和PFC电感。左侧下方散热片为整流桥，PFC开关管，PFC整流管散热。并设有继电器和热敏电阻。
中间位置上方设有PFC升压电感，高压滤波电容，下方设有移相全桥开关管和驱动变压器。右侧设有变压器，同步整流管和待机电源小板，底部设有长条控制板。

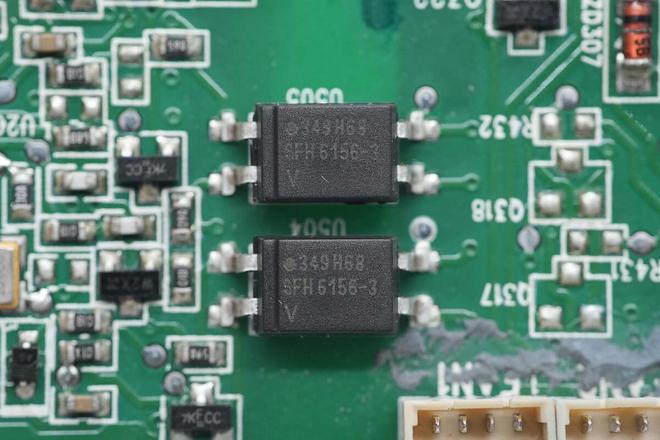

PCBA模块背面焊接电压比较器，运放，快恢复二极管，驱动器和PWM控制器。

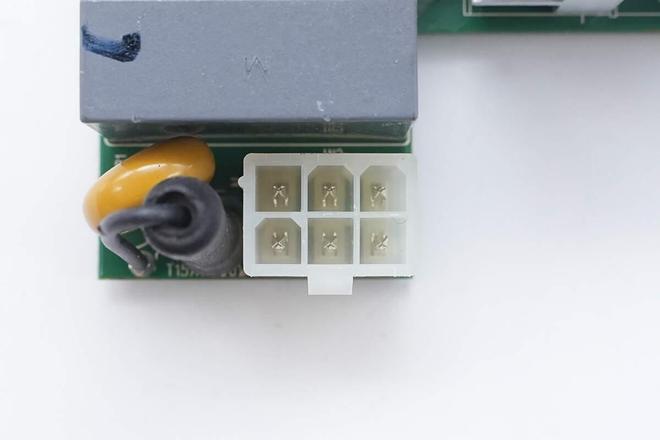

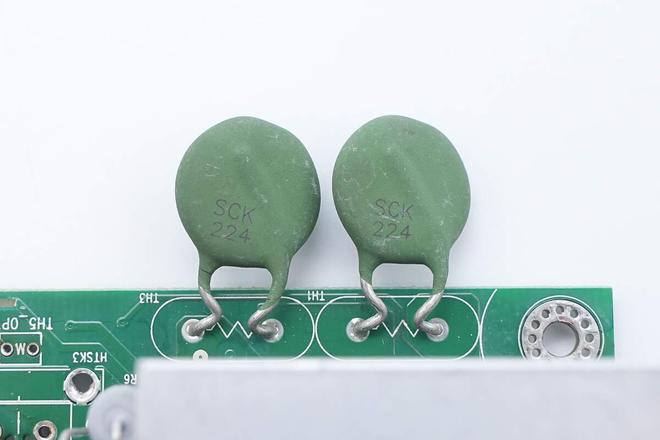

输入端设有连接插座，保险丝，压敏电阻，安规X2电容，继电器，Y电容和热敏电阻。

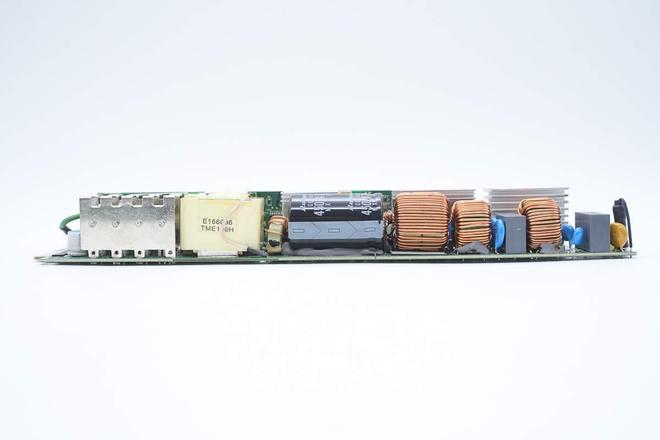

PCBA模块侧面设有压敏电阻，安规X2电容，共模电感，PFC升压电感，高压滤波电容，谐振电感，变压器和同步整流管的散热片。
整流桥来自新电元，型号LL25XB60，规格为25A 600V，采用5S封装。

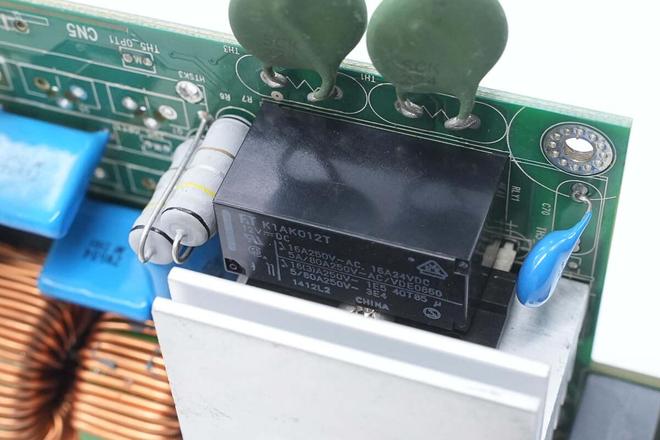

继电器来自富士通，型号FTR-K1AK012T，内置一组常开触点，触点容量16A 250V，线V。
驱动器来自德州仪器，丝印PAYI，型号TPS2819，是一颗2A输出电流的单通道高速驱动器，采用SOT23封装。
切换开关管来自意法半导体，型号STW42N65M5，NMOS，耐压650V，导阻71mΩ，采用TO-247封装。

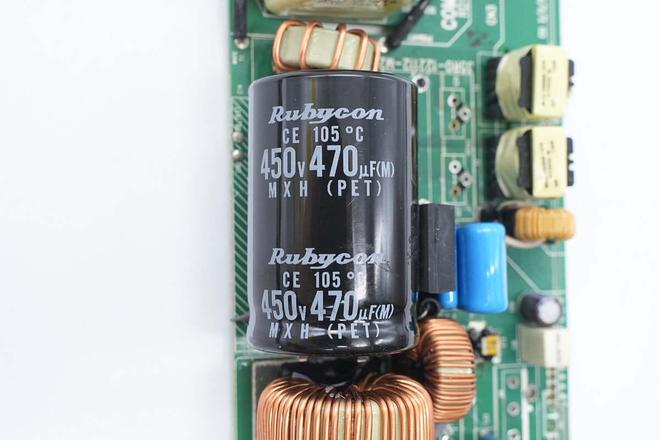

高压滤波电容来自红宝石，为MXH系列电解电容，规格为450V470μF。
两颗快恢复二极管来自安森美，丝印U3J，型号MURS360，规格为600V 3A，采用SMC封装。
霍尔电流传感器来自埃戈罗，型号ACS758KCB-150-PSF-T，内置100μΩ取样电阻，内置低偏移精密线-pin封装。

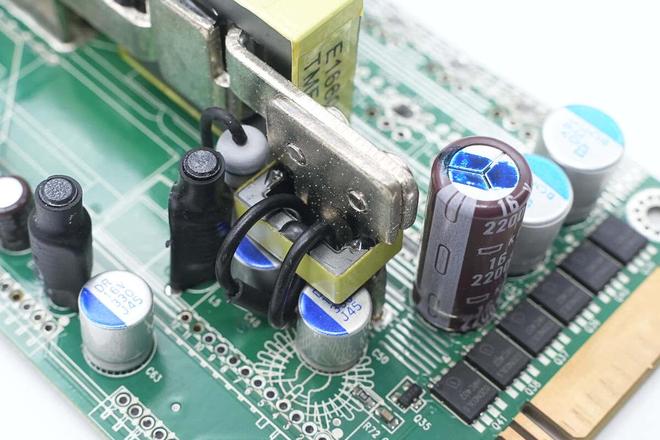

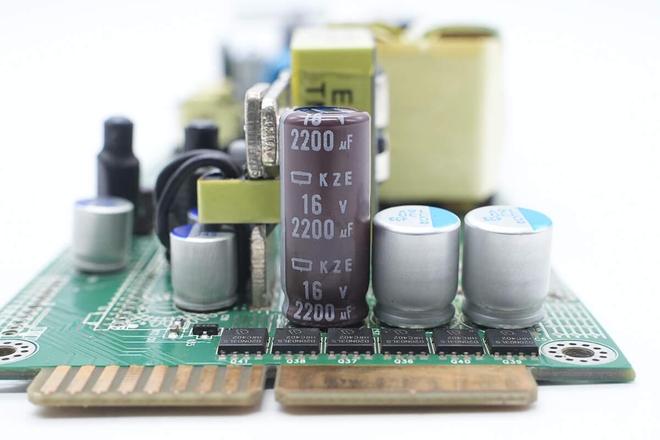

滤波电容来自贵弥功，为KZE系列长寿命电解电容，规格为16V2200μF。

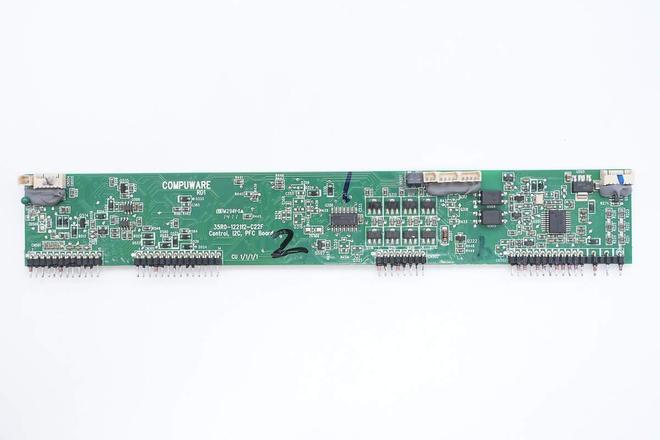

控制小板左侧焊接PFC控制器和运放，中间位置焊接移相全桥控制器，电压比较器和运放芯片，右侧设有MCU。

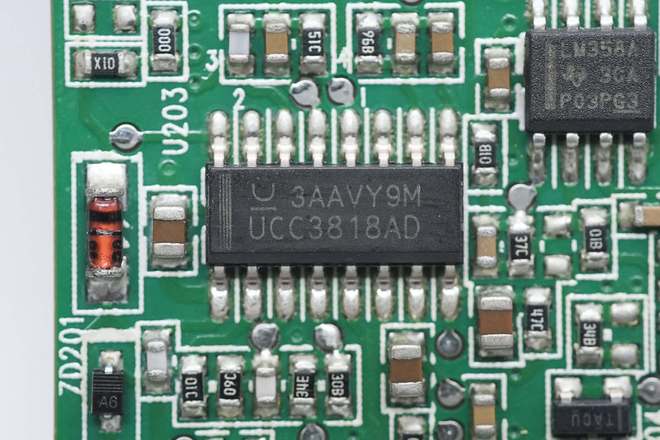

PFC控制器来自德州仪器，型号UCC3818AD，是一颗CCM模式PFC控制器，具备过电压保护和精确功率限制，采用SOIC16封装。
为MCU供电的稳压芯片来自意法半导体，丝印LD50，型号LD1117S50TR，支持15V输入电压，输出电压为5V，输出电流800mA，采用SOT223封装。

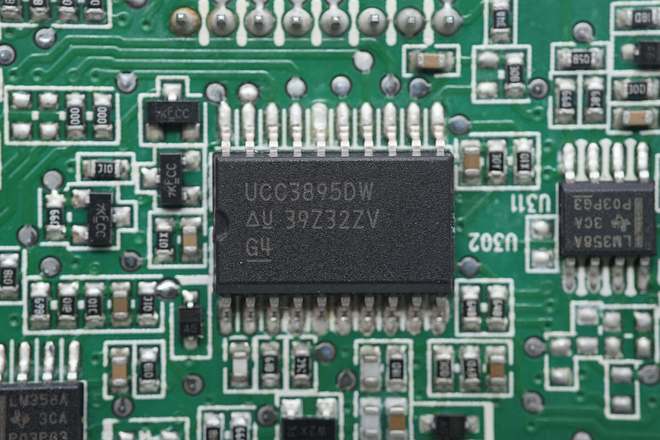

移相全桥控制器来自德州仪器，型号UCC3895，支持恒定频率脉宽调制和谐振零电压开关，支持电压模式和电流模式控制。芯片具备增强的控制逻辑，自适应延迟设置和关断功能，采用SOIC20封装。
为MCU供电的稳压芯片来自意法半导体，丝印LD33，型号LD1117S33TR，支持15V输入电压，输出电压为3.3V，输出电流800mA，采用SOT223封装。

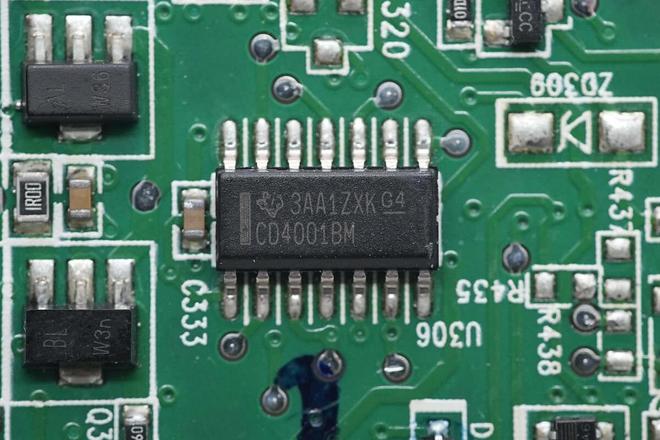

或非门来自德州仪器，型号CD4001BM，为四通道双输入，采用SOIC14封装。

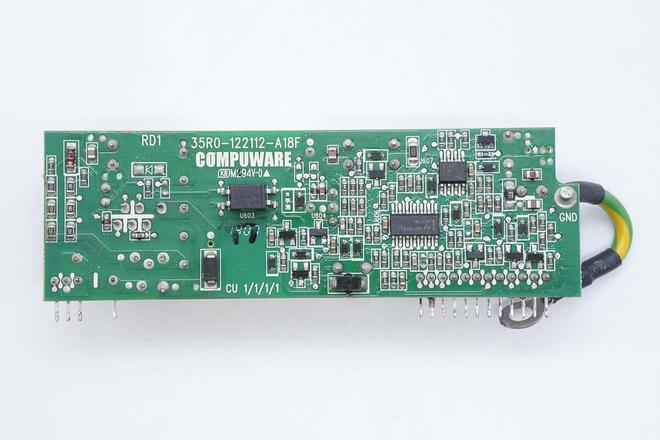

待机电源小板右侧设有开关电源芯片，稳压芯片，滤波电容，中间位置设有变压器，整流管和滤波固态电容，左侧设有同步降压控制器，降压开关管和滤波电容。

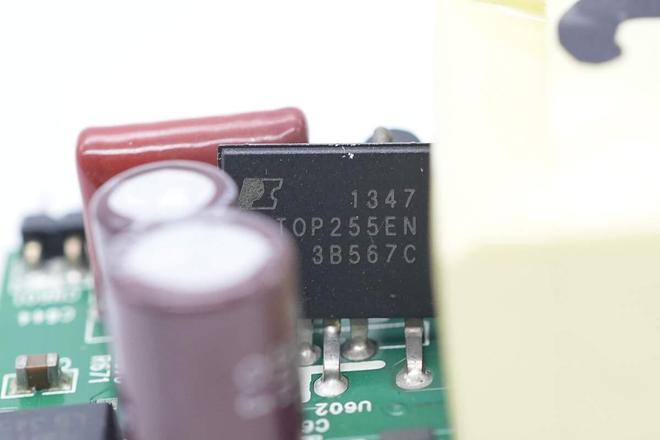

开关电源芯片来自PI，型号TOP255EN，芯片内部集成控制器和开关管，支持宽电压适配器环境26W输出功率，采用eSIP-7F封装。
整流管来自意法半导体，型号STPS20H100CR，为肖特基二极管，规格为100V 20A，采用TO-220AB封装。
同步降压控制器来自德州仪器，型号TPS40055，是一款宽输入电压范围的同步降压控制器，开关频率可达1MHz，采用HTSSOP10封装。
散热风扇来自三洋，型号9CRA0412P5G10，规格为12V1A，菲律宾制造。
超微金牌服务器电源型号为PWS-721P-1R，电源支持100-240V宽电压输入，额定输出功率为720W，输出电压为12V，并具备5V待机电压输出。电源输入端设有品字电源接口，散热风扇和LED指示灯，并设有安装提手。输出端设有PCB金手指，连接到服务器供电，为热插拔设计。

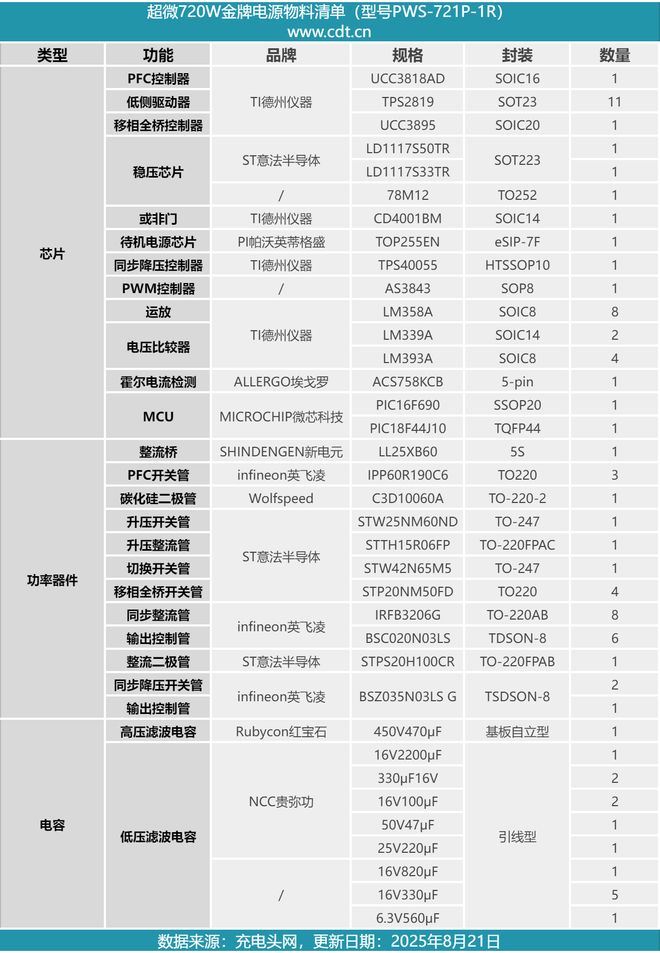

充电头网通过拆解了解到，超微这款服务器电源采用PFC+移相全桥架构，PFC控制器采用德州仪器UCC3818AD，搭配使用英飞凌IPP60R190C6开关管和Wolfspeed C3D10060A碳化硅二极管。移相全桥控制器采用德州仪器UCC3895，使用意法半导体STP20NM50FD开关管。
电源内部设有控制小板和待机电源小板，控制小板设有微芯科技MCU用于参数检测和通信功能，待机电源小板设有PI TOP255EN电源芯片，输出电流通过霍尔电流传感器检测。电源内部布局紧凑，用料做工扎实可靠。
