本期拆解带来的是台达一款400W开关电源，型号为DPS-400AB-17，这款电源为1U尺寸，具备80PLUS金牌转换效率。电源支持100-240V宽电压输入，电源输入为品字接口。电源输出线为非模组设计，具备两路12V输出，单路最大输出电流为21A。
电源输出线配置，电源内部设有散热风扇，采用交错PFC+LLC+同步整流+DCDC架构，并内置MCU进行检测和控制。下面充电头网就带来台达这款电源的拆解，一起看看内部的设计和用料。
看完了台达这款开关电源的外观展示，下面就进行拆解，一起看看内部的设计和用料。
电源输入插座上设有蓝色Y电容，外套热缩管绝缘，壳体内部设有白色麦拉片绝缘。

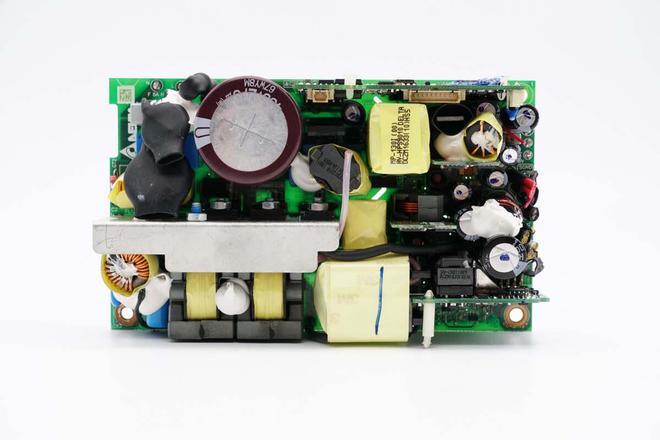

剪断输入输出连接导线，PCBA模块正面一览，其中左侧为输入端，设有保险丝，压敏电阻，继电器，NTC热敏电阻，共模电感。中间位置散热片设有整流桥，PFC开关管，PFC整流管，LLC开关管。左侧下方设有滤波电感，滤波电容和PFC电感。
右侧上方设有控制板，下方设有待机电源变压器，谐振电容，谐振电感，滤波电感，3.3V和5V同步降压小板，LLC变压器和同步整流小板。

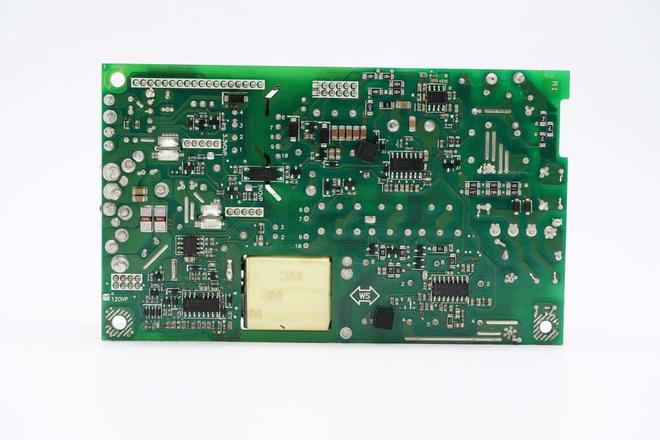

PCBA模块背面右侧上方设有运放和待机电源芯片，右下设有交错PFC控制器，在左侧下方设有LLC控制器，上方设有对应的驱动器。LLC变压器的位置镂空设计，降低厚度。
通过对PCBA模块的观察发现，台达这款电源采用交错PFC搭配LLC电路进行输出，3.3V和5V通过DC-DC降压输出，并设有MCU用于保护控制。
电源输入端一览，设有保险丝，压敏电阻，安规X2电容，热敏电阻，继电器，共模电感，整流桥，薄膜滤波电容，滤波电感，Y电容。其中压敏电阻、热敏电阻外套热缩管绝缘，共模电感缠绕胶带绝缘。
整流桥来自新电元，型号U30K80R，规格为30A 800V，采用D6K封装。

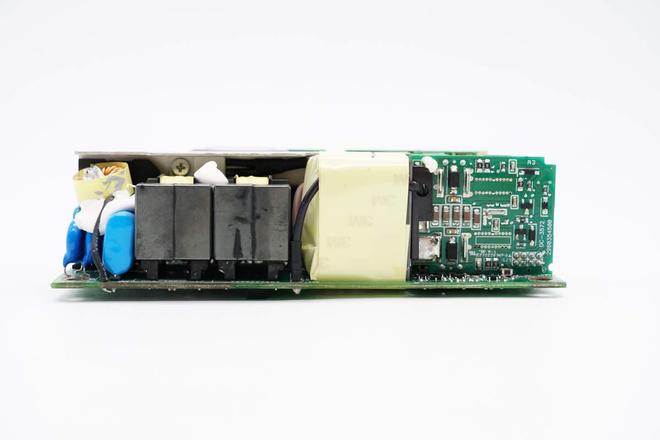

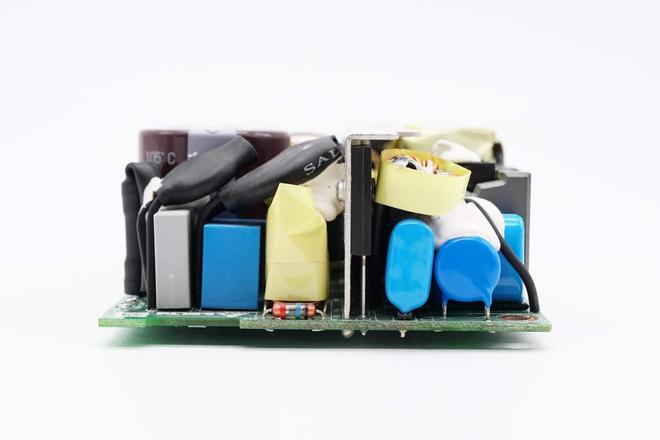

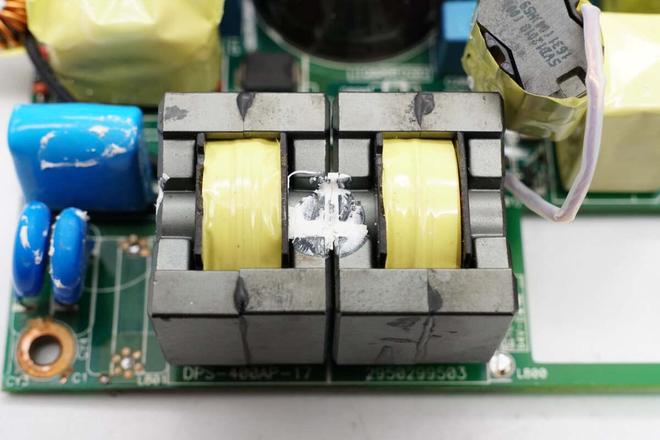

PCBA模块侧面设有蓝色Y电容，薄膜滤波电容，PFC升压电感和LLC变压器。
交错PFC控制器来自德州仪器，为台达定制型号，丝印DDA006，采用SOIC16封装。

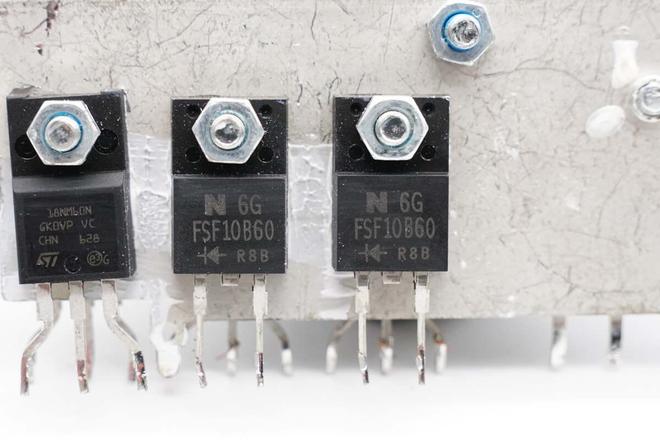

PFC整流管来自京瓷，型号FSF10B60，为快恢复二极管，规格为600V 10A，采用TO220F封装。

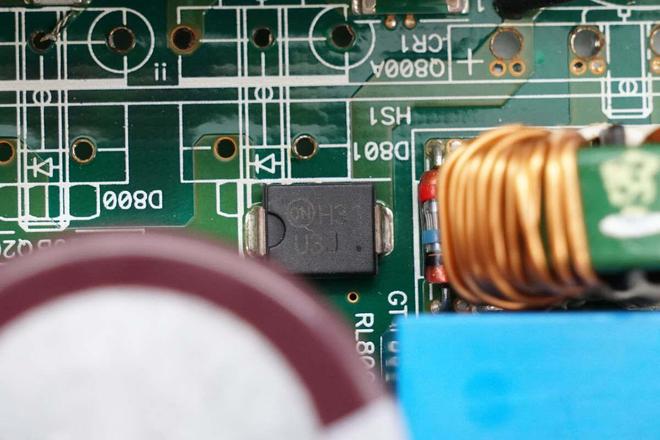

PFC旁路二极管来自安森美，丝印U3J，型号MURS360T3G，采用SMC封装。

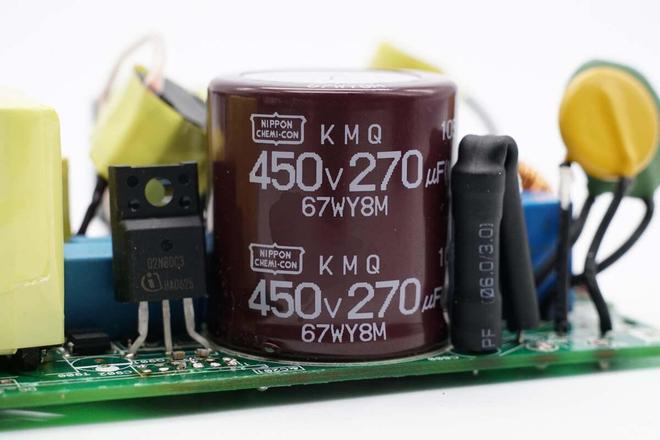

滤波电容来自贵弥功，为KMQ系列小型化电解电容，规格为450V270μF。

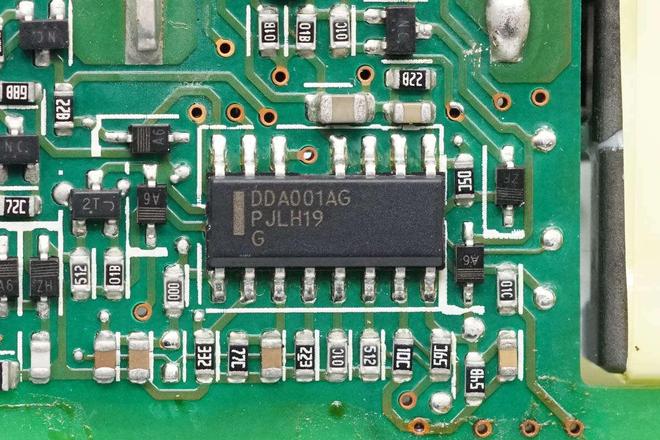

LLC控制器来自安森美，为台达定制型号，丝印DDA001AG，采用SOIC-16封装。

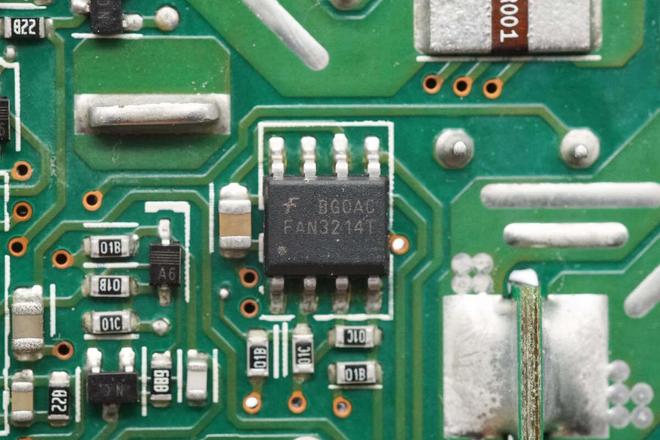

驱动器来自安森美，型号FAN3214T，为双通道低侧高速驱动器，具备4A输出电流，采用SOIC-8封装。
用于驱动同步整流管的驱动器来自意法半导体，型号PM8834，是一颗4A输出电流的双路低侧驱动器，采用SO8封装。

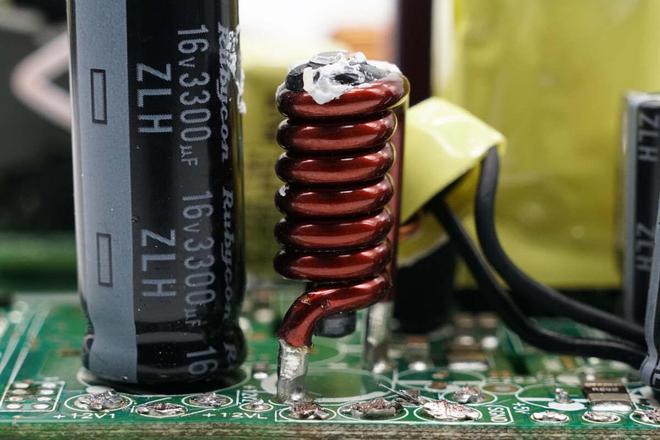

输出滤波电容来自红宝石，为ZLH系列长寿命电容，规格为16V3300μF。

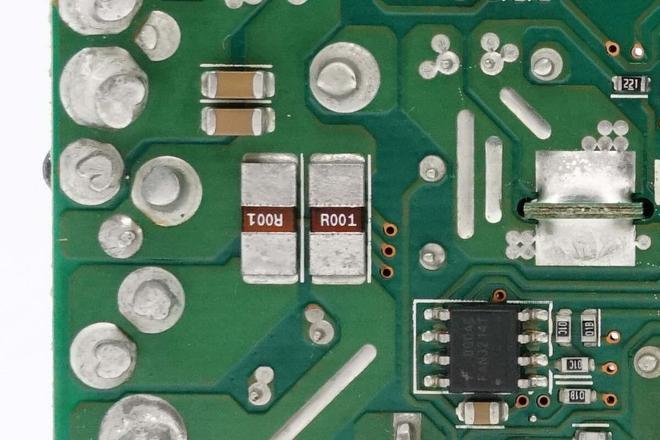

输出端设有两颗1mΩ检流电阻，用于检测12V支路输出电流，进行过流保护。

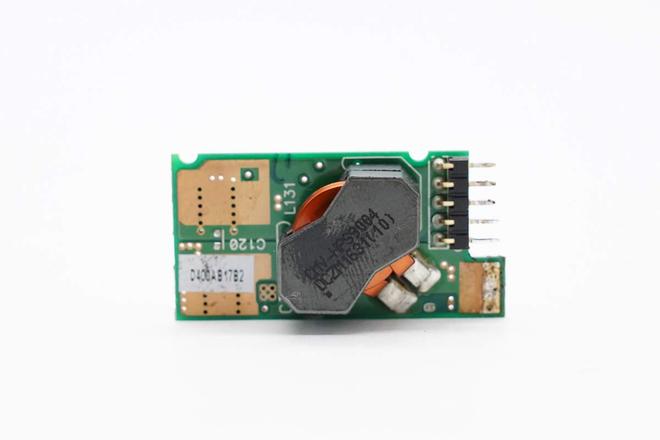

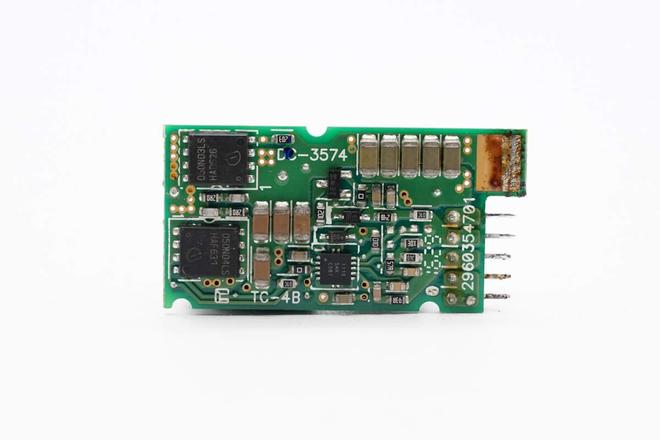

两块同步降压小板用于电源3.3V和5V输出，小板元件相同，选取一块进行介绍。在小板正面设有降压电感。

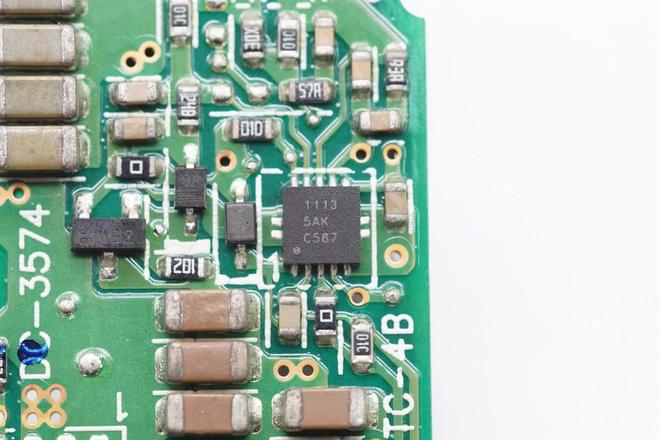

同步降压芯片来自德州仪器，型号TPS51113，是一颗具有高电流栅极驱动器的同步降压控制器，支持4.5-13.2V输入电压，开关频率为300kHz，采用VSON10封装。
待机电源芯片来自安森美，为台达定制型号，丝印DAP018C，采用SOIC14封装。

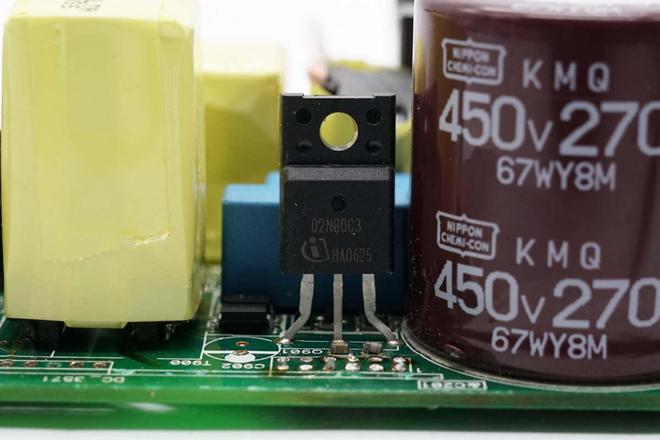

待机电源开关管来自英飞凌，型号SPA02N80C3，NMOS，耐压800V，导阻2.7Ω，采用TO220-3封装。
整流管来自意法半导体，型号STPS40M100C，为肖特基二极管，规格为100V 40A，采用TO-220AB封装。
控制小板左侧设有MCU，运放和电压比较器，另一侧设有MCU，通过光耦隔离通信。
存储器来自意法半导体，丝印402WP，容量为8KB，采用TSSOP8封装。
小板背面设有意法半导体LM393ST双路电压比较器，采用MiniSO8封装。
双运放来自德州仪器，丝印AJK，型号TLV3402，为高压双通道电压比较器，具有漏极开路输出，采用VSSOP8封装。
开关电源芯片来自德州仪器，丝印28C43，型号UCC28C43，是一颗工业级低功耗电流模式PWM控制器，采用SOIC8封装。
台达DPS-400AB-17开关电源支持宽电压输入，输入端设有品字插座和散热风扇，电源总输出功率为400W，具备两路12V输出，单路最大输出电流为21A。电源自带输出线接口配置。

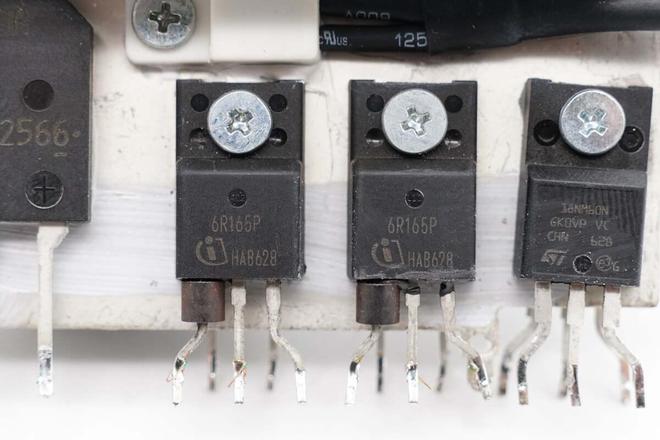

充电头网通过拆解了解到，台达这款400W电源采用交错PFC+LLC+同步整流+DCDC架构，内部采用多块小板焊接组成，充分利用空间。其中交错PFC开关管来自英飞凌，PFC整流管来自京瓷。LLC开关管采用隔离变压器驱动，来自意法半导体。
电源同步整流管和同步降压开关管来自英飞凌，同步降压控制器来自德州仪器。电源内部设有MCU小板，使用微芯科技和恩智浦MCU，电源内部元件打胶加固，设有热敏电阻进行过热保护，并使用日系电解电容，做工用料扎实可靠。
