k 拓朴是非常普遍被选用的架构，在小型化集成线路驱势下，QRcombo，不仅能效需要符合法规的要求，其待机损耗也是相当重要的评判指标。SO20封装不仅整合了PFC与QR也必须考量到绝缘空脚距离以致于有些脚位的功能是复合性的，就像HV/X2，BO/X2，PCS/PZCD...
在这之中尤其是以小PCS/PZCD比较敏感，避免用户在应注意而未注意情况下进行不恰当的PCB布局设计，产生异常动作保护触发的现象，以下就为大家介绍NCP1937相关的应用经验与注意事项。
NCP1937集成了功率因数修正（PFC）和准谐振（QR）反激式控制器，旨在用于电源适配器并实现高能效、紧凑型开关电源，例如：PD快充、电源、电动工具快充等方案。这是一款采用混合数字内核架构的AC-DC器件，能够提供更高能效、增强灵活性及简化系统设计应用。该 PFC级以最大频率箝位在临界导通模式（CrM）下运行时表现出接近1的功率因子。
该电路结合了构建一个坚固紧凑的 PFC级所需的所有必要功能，同时最大限度地减少外部器件的数量。准谐振电流模式反激级具有专有的谷值锁定电路，确保稳定的谷值开关。该系统工作到第四个谷值并切换到一个频率折返模式，最小频率箝位超出第4阶谷以消除可听噪声。跳周期模式操作允许在轻负载条件下具有出色的效率，同时待机功耗非常低。
在任何电源转换器中，PCB布局和布线需要考虑尽量减少噪声的产生和确保稳定运转。作为组合IC，NCP1937控制两个可变开关频率转换器而且彼此独立运行。事实上，PFC部分栅极驱动器和QR部分栅极驱动器可以在任意点开启和关闭。因此有必要特别关注当前的电流路径和接地点，以避免噪声在两个转换器之间的相互作用。
在为NCP1937布置PCB之前，建议区别并注释各种接地点（如图1所示）。下面的表 1说明了不同电流路径的接地点，并表示为PGNDx。同时，为了区别模拟或信号接地点，将其表示为AGNDx。星形接地在业界众所周知，是很好的实践布局方式。图2是NCP1937的应用线路在初级侧星形接地配置的范例。
分别提供单独的路径给PFC和反激式转换器的开关电流。从图1可知，PGND3到PGND4的电流路径（PFC电流路径）和PGND4到PGND5的电流路径（反激式转换器电流路径）是完全隔开，有各自的电流回路。这将避免开关电流和栅极来自两个转换器的驱动电流重叠。
PGND6 和PGND4之间的路径可以改善的浪涌（surge）的耐受度。建议使用单独的走线以及足够的线之间的接线尽可能越短越好。
点。连接PGND4和AGND1 之间应尽可能短且尽可能宽。PGND1、PGND2、PGND3之间可以是连续路径，即不需要隔离这些路径。
AGND1是模拟信号接地端的星形中心点。AGND2和AGND3应在该点相交。
安森美(onsemi)90W 电源适配器的展示板。接下来透过应用线）来进一步说明实践的PCB布局方式。摆放NCP1937時，IC可靠近PFC电流感测
建议PCS/PZCD和QCSloop 可优先布线，路径尽可能愈短愈好。任何高频驱动信号及高dv/dt信号，禁止穿越或靠近PCS/PZCD和QCS信号回传路径
所有小信号grounding必须都先连接到VCCSMT 电容。也就是VCCSMT 电容的接地端会呈现星形分散連接到所有的小信号grounding（蓝色grounding）

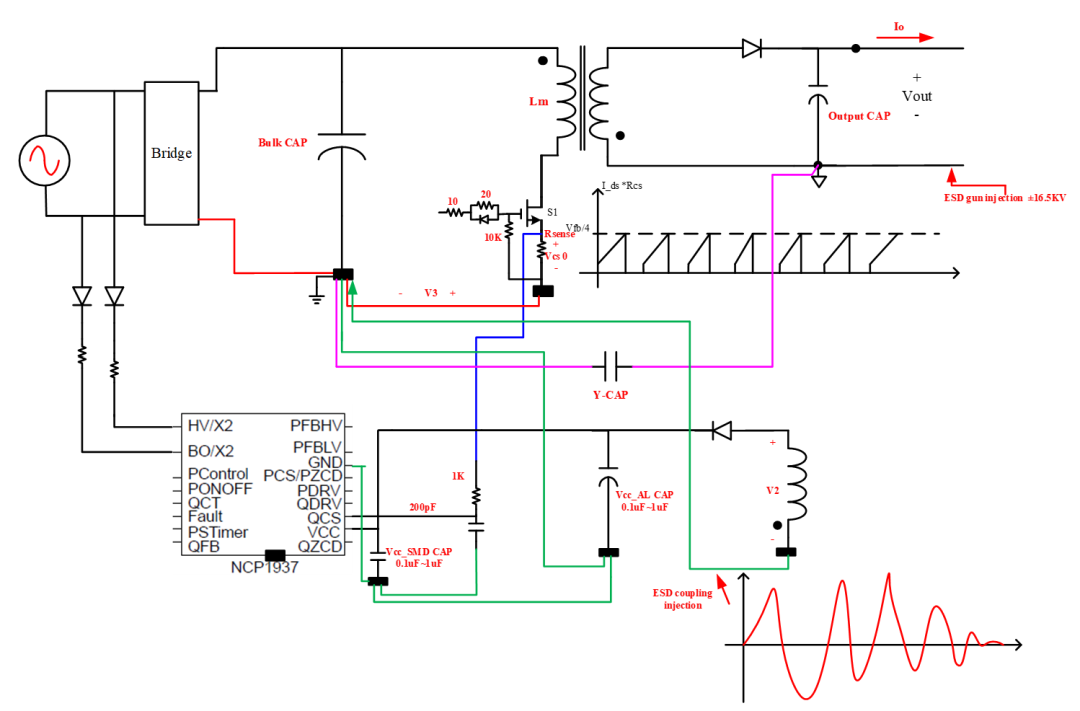

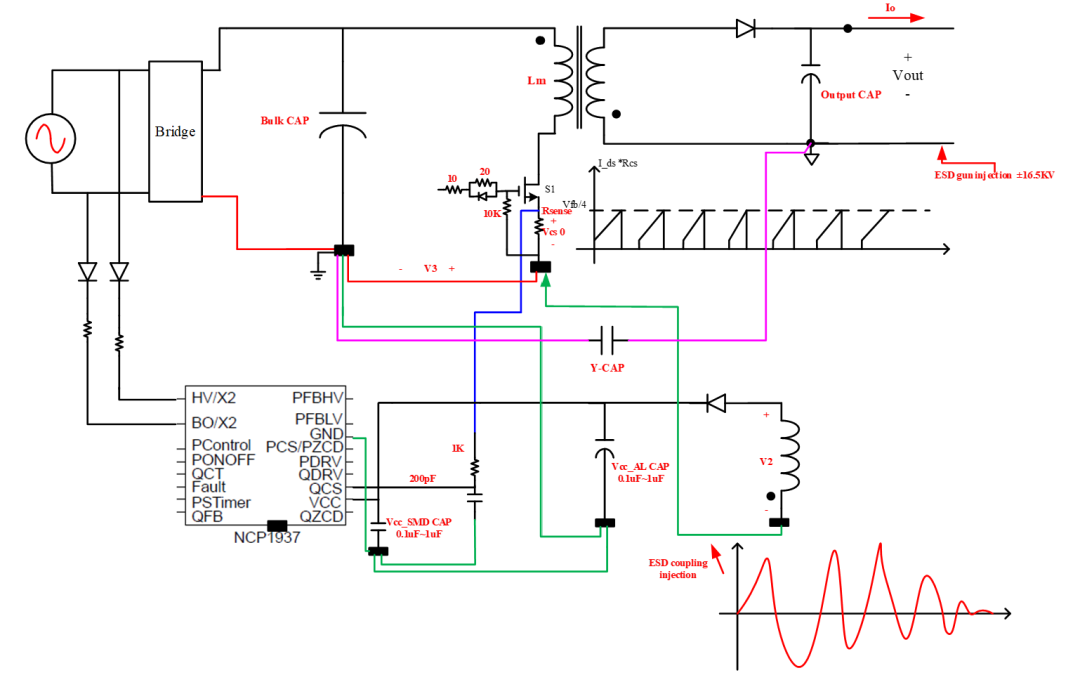

ESD，避免误触发保护机制另一方面为了通过ESD测试，会透过PCB布局的方式优化ESD能量的路径，避免误触发IC的保护机制。图5是优化前的接地方式，ESD能量会通过Ycap 到一次侧会经过独立Trace回到Bulkcap GND，但是另一个路径则会经过变压器绕组
简言之，针对ComboIC控制器来操作两个电源转换器，PCB布局是电源转换器可发挥高效能以及稳定操作的关键因素。遵循上述的接地建议，将有效减少一个转换器的噪声耦合其他转换器的敏感控制讯号。
文章出处：【微信号：onsemi-china，微信公众号：安森美】欢迎添加关注！文章转载请注明出处。
