绿联推出了一款二合一磁吸无线充电器，这款磁吸无线充采用折叠设计，在展开时能够同时为手机和耳机进行无线充电。无线充电器采用USB-C接口供电，并且还设有USB-C输出接口，支持5W输出功率，用于连接手表无线充电器。
无线W磁吸无线W耳机无线充电，侧面的USB-C接口输出功率为5W，可使用30W PD快充为磁吸无线充电器供电。下面充电头网就带来绿联这款二合一磁吸无线充电器的拆解，一起看看内部的用料和设计。
附带数据线为USB-C to USB-C线，线头外壳和外围一体式设计，外壳上还设计有UGREEN品牌。

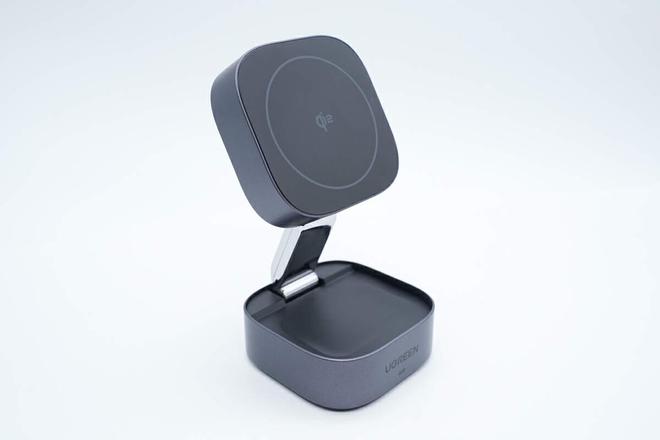

绿联二合一磁吸无线充电器采用分体式设计，折叠状态下可以方便用户外带，展开状态下可同时给苹果全家桶充电，设计十分新颖。
侧面配置USB-C2输出接口，用于为手表无线充电器供电，实现苹果全家桶同时充电。

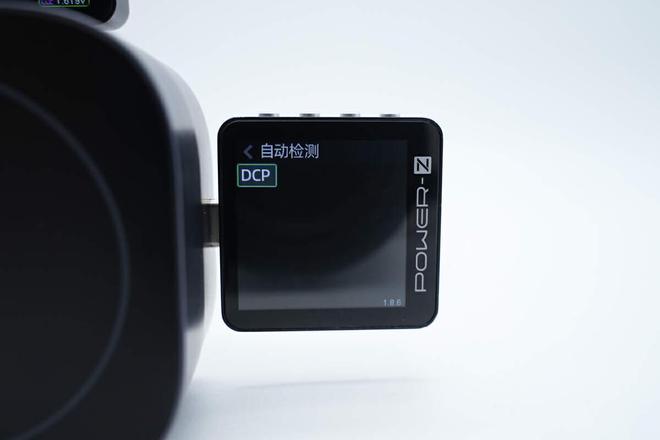

使用POWER-Z KM003C测得USB-C2口支持DCP充电协议。
看完绿联这款二合一磁吸无线充电器的开箱和展示，下面就进行拆解，一起看看内部的用料和设计。
无线充电主控来自劲芯微，型号为CV90331，是一颗高集成无线充电SOC发射芯片。支持快充取电功能，支持PD2.0，PD3.0和QC2.0，QC3.0以及私有快充取电，支持三线W无线充电发射。
劲芯微CV90331内置功率全桥驱动器，内置电流采样放大，数字解码模块和异物检测，内置多通道ADC，提供可靠的过压、过热和输出过流保护，外围器件精简。

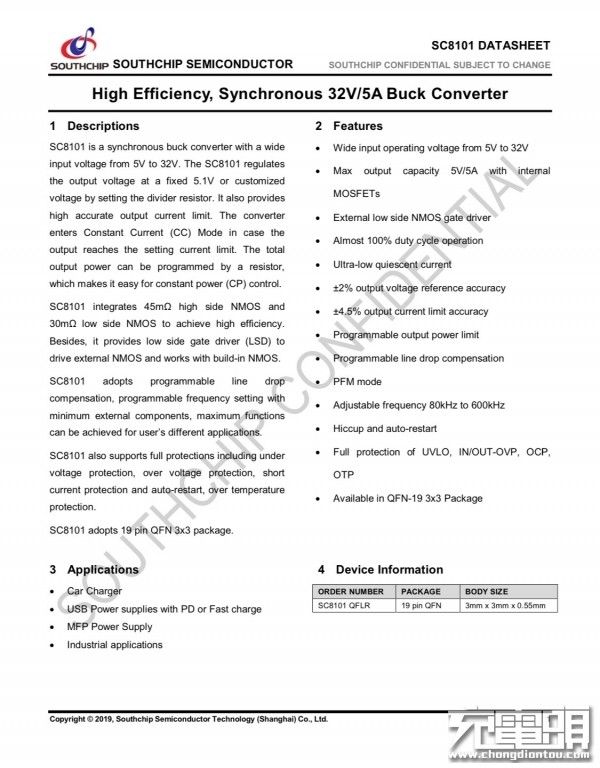

同步降压转换器来自南芯科技，型号SC8101，是一颗支持5V到32V宽电压范围输入，输出可达5V/5A的高效率同步降压DC-DC转换器，输出电压可调。同时，它还提供高精度的输出电流限制，当输出达到设定电流极限时，进入恒流模式。芯片内部集成开关管，外围元件精简，采用QFN19封装，用于USB-C接口5V输出和耳机无线充电供电。
充电头网了解到，南芯科技SC8101此前已被安克PowerHouse II 400户外电源、努比亚迈飞磁吸车载无线充电器、安克磁吸式双项无线手机保护壳、小米二合一充电器等产品采用。此外，南芯科技的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。
接下来拆解转轴部分，首先撬开耳机充电区域的盖板，在内部设有转轴固定螺丝。
PCBA模块正面一览，顶部为输入导线焊盘，中间位置为无线充电主控，加密芯片，右侧焊接合金电感，底部焊接无线充电功率管和谐振电容。

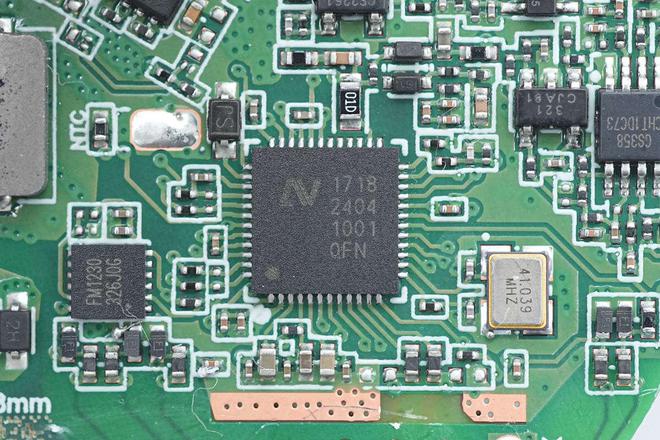

无线充电主控来自伏达半导体，型号NU1718，是一款高效高集成度的无线充电发射控制器，芯片内部集成升压/降压控制器，芯片内部集成四对半桥驱动器，内置32位MCU内核，集成64K MTP和4K SRAM。
伏达半导体NU1718支持QC和PD快充取电功能，内置5V/3.3V1.8V LDO，集成高精度电流检测，内置13通道14位ADC，芯片集成全面的保护功能，并具备I2C主从接口和UART接口，支持Qi2无线充电应用。

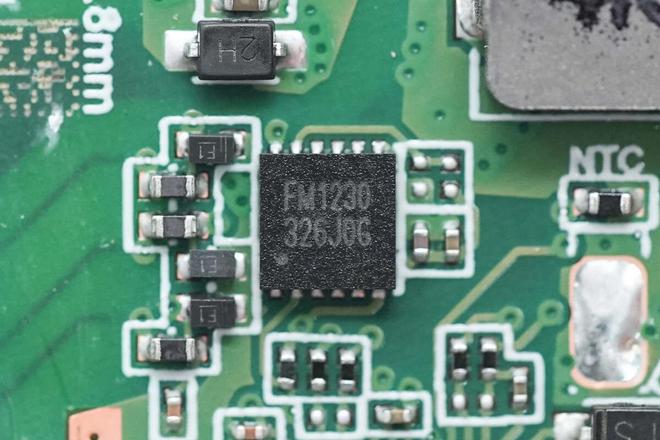

无线充电模组内置的安全芯片来自上海复旦微电子，型号FM1230，支持DES/TDES、AES、SM4对称算法，RSA、ECC、SM2非对称算法和SHA1、SHA224、SHA256、SM3杂凑算法等安全算法，具备多种防护能力，支持对称和非对称加解密运算、安全存储、身份认证等功能，可用以接触式的ESAM/PSAM模块，SE安全模块等应用领域。
4.7μH合金电感特写，上方设有同步升压MOS管，下方设有NTC热敏电阻检测无线充电器温度。

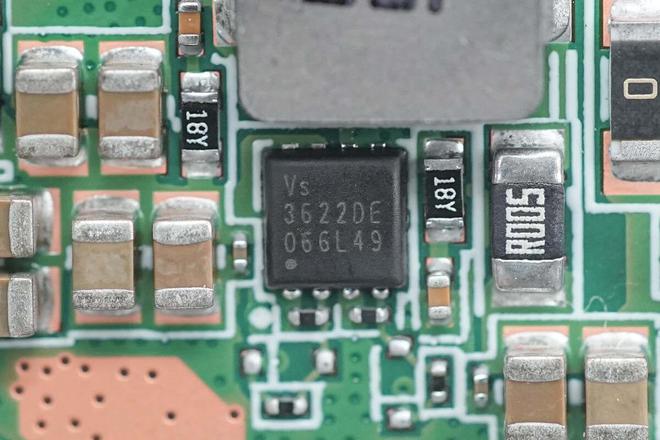

用于同步升压的MOG管来自威兆半导体，型号VS3622DE，双NMOS，耐压30V，导阻10mΩ，支持5V逻辑电压驱动，采用PDFN3333封装。
两颗无线充电功率管来自威兆半导体，型号VS3622DE，与升压MOS管型号相同。

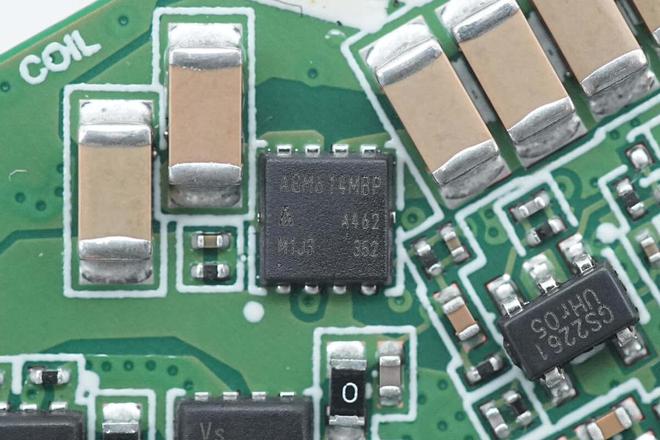

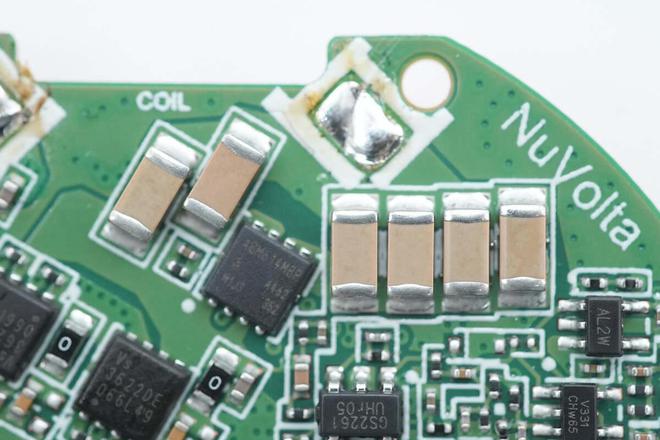

用于谐振电容切换的MOS管采用芯控源AGM614MBP，双NMOS，耐压60V，导阻13mΩ，采用PDFN3.3*3.3封装。
绿联二合一磁吸无线充电器采用折叠设计，支持为苹果手机磁吸无线充电，下方还设有无线充电线圈，用于为耳机充电和进行无线充电。此外还设有USB-C输出接口，用于连接外接的苹果手表充电器，使用单USB-C接口的充电器，即可满足苹果全家桶的充电使用。

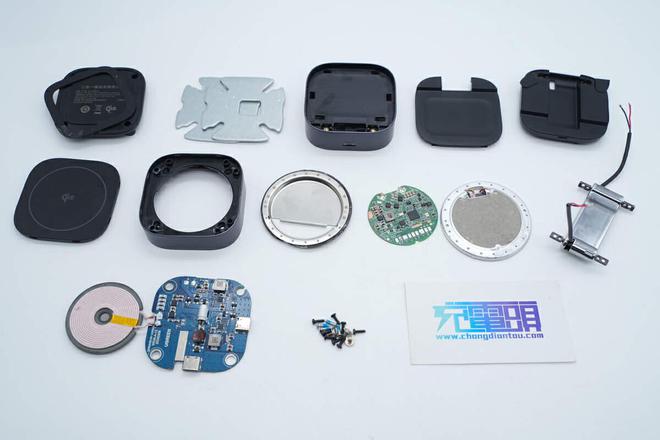

充电头网通过拆解了解到，绿联二合一磁吸无线充电器在底座内部设有PCBA模块，用于降压输出为手机无线充电模块和耳机无线充电电路供电，其中为耳机无线主控，同时进行快充取电功能，搭配使用两路南芯科技SC8101同步降压转换器，用于降压输出。
手机无线充电模块采用伏达半导体NU1718无线充电芯片，并搭配搭配复旦微FM1230加密芯片。无线充电功率管来自威兆半导体，使用VS3622DP双NMOS管，还配有热敏电阻检测内部温度，进行温度控制，提升消费者的充电体验。壳体转轴采用注塑铜螺母固定，螺丝涂有螺丝胶防松，结构设计扎实耐用。
