我们熟悉的电阻、电容，在集成电路里是什么样的？一起来初步学习集成电路版图设计中的电阻和电容知识，做一次芯片级的秘境探幽。
集成电路的电阻一般由扩散或者淀积层形成，通常可以用厚度一定的薄膜作为模型。选个矩形的薄膜，我们就有了这样的一个方块电阻。

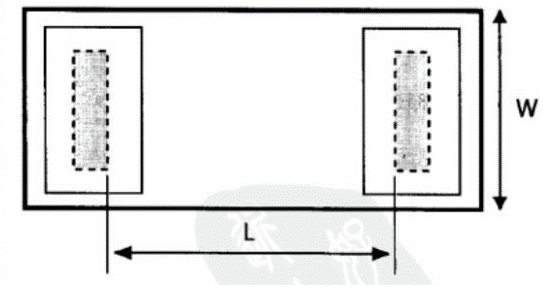

做版图设计时ρ和d是定量，我们取长宽各为1，就有了一个方块电阻Rs，于是设计中只要自己控制长度与宽度，就有了不同阻值的电阻R，计算公式为：
那么版图中只要给出长和宽，就得到需要的电阻？且慢，电阻的阻值不能由这个公式简单计算，必须考虑工艺因素和电流特点这些附加因素。
光刻的过程会引起氧化层窗口轻微的扩张或收缩，横向的扩散会导致电阻变宽，接触孔附近电流的不均匀也会影响阻值，这些需要在版图设计中做调整，才能得到需要的阻值。

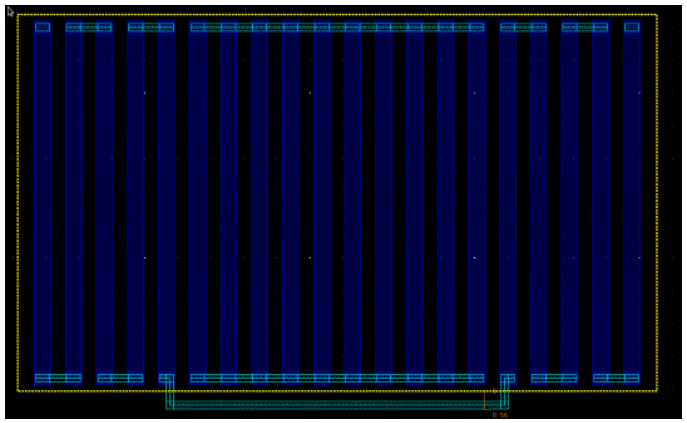

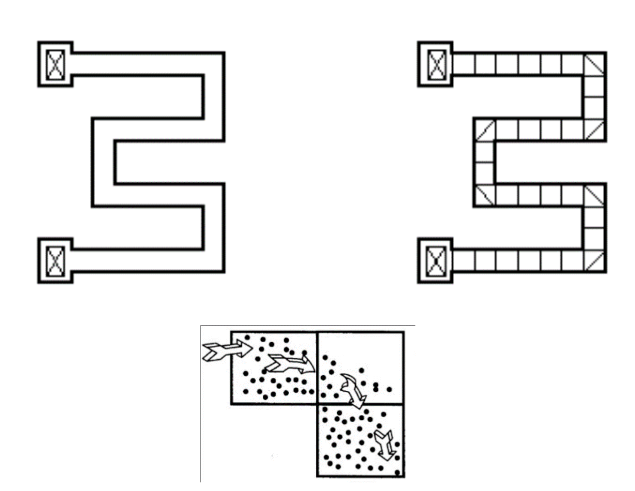

版面上布图，图形有拐角是正常的，但电流并不均匀地流过电阻的拐角处，拐角处的方块电阻约为0.56sq；版图的拐角要用调整的公式计算。
温度的影响在集成电路版图设计中必须考虑，电阻的阻值受温度的影响，电阻温度系数公式为：
R(T)为温度T下的电阻，R(T0)为温度T0下的阻值，TC是以百万分之一每摄氏度为单位的电阻温度系数（TRC）。
其中Q代表施加在导体上的电荷，V代表电荷引起的电势差，C就是通常所称的电容。C其实是电容的比例常数，其数值是由电容的几何和物理参数（极板面积，板间距，极板间电解质参数等等）决定。
集成电路中所有的电容都是平行板电容器（parallel-plate capacitor），它由被称为电极的两块导电平板和一层被称为电介质的绝缘材料构成。
集成电路中最常见的电容，通常由顶层金属Mn以及下一层金属Mn-1构成，因金属层间存在氧化层距离较远，所以电容值不大。为解决此问题一般会在两层金属间引入一层光罩，再用孔（VIA）将上极板与之相连，所以MIM电容实际上是光罩与下极板之间的电容，此时极板间距离缩短，电容值变大。
如图所示，我们将MOS管的源，漏，衬底和地相连，此时当栅极电压大于阈值电压时，在源漏间便形成沟道，此时栅极----栅氧化层----沟道这样一个电容便形成了。
优点：节省面积，MOS电容可以和MIM电容、MOM电容同时存在，将面积的利用率提高。
缺点：当栅极电压变化时，MOS电容的大小也会同时改变，所以MOS无法使用在高精度电路中，模拟电路的前端采样更是不可能露面。

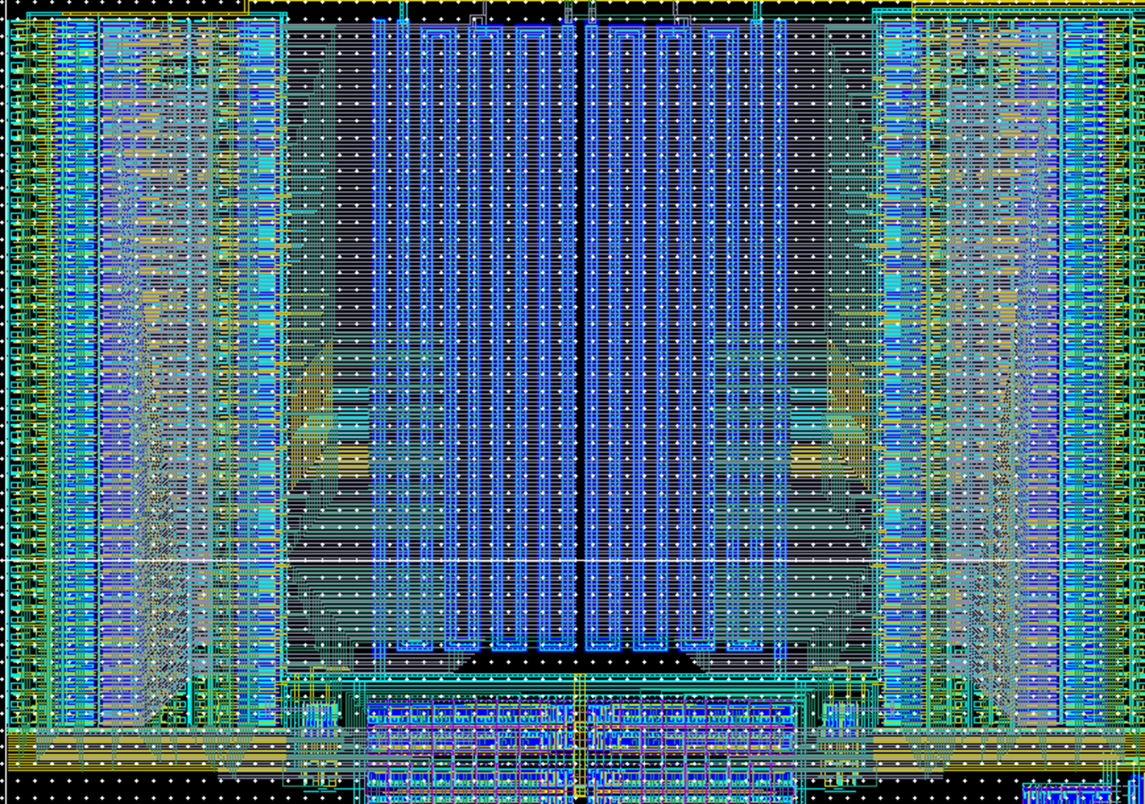

利用底层金属M1，M2制作的插指电容，即同层metal边沿之间的寄生电容。
所有器件在尺寸和构成上都存在微观的不规则性，于是设计与实际的结果会有偏差。对于一对器件，我们会设计需要的匹配程度。
比如一对10kΩ的电阻，制作后测得电阻为12.47kΩ和12.34kΩ。两实际电阻的比例为1.0105，与预期相差1%，即这对电阻表现出1%的失配。
S表示面积为A器件的标准差，m表示面积为A器件的平均值，k叫做匹配系数，这个系数取决于失配源。
公式中的m1和m2是每个器件研究参数的平均值，S1和S2是该参数标准差。
由此式可以看出当C1=C2时，可以使该式值最小，所以为了减小失配，应该避免使用大比例的匹配电容。
