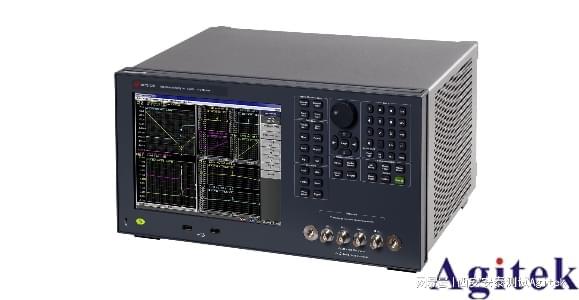

E4990A阻抗分析仪是一款高性能精密仪器，广泛应用于电子元器件、材料特性及高频电路的交流阻抗测量。其测量结果准确、重复性好，但要获得可靠数据，必须遵循规范的操作流程。以下是使用E4990A进行阻抗测量的完整步骤，涵盖从准备到数据分析的全过程。

　　首先启动E4990A阻抗分析仪，连接合适的测试夹具，如16047E引线式适配器或专用材料测试夹具。确保测试端口清洁、无氧化，避免接触电阻影响测量精度。将被测件（DUT）正确接入夹具，注意电极接触良好，避免松动或偏移。若进行材料测试，需预先制备规则样品，并测量其几何尺寸以计算电极面积。

　　3.负载校准：接入标准电阻（如100Ω），在软件中设置对应阻值后执行“Load”校准。 若使用延长线或特殊夹具，还需进行相位补偿和标准电阻测试，以消除传输线效应带来的误差。

　　CQ9电子官方网站 CQ9平台

　　确认所有设置无误后，按下“开始”按钮，仪器将自动扫描设定频率范围，记录各频点的阻抗、电容、电感及损耗参数。测量过程中应保持环境稳定，避免振动或电磁干扰。

　　测量完成后，通过图形界面查看阻抗随频率变化的曲线。重点关注谐振点、阻抗匹配情况及损耗特性。可导出数据为CSV格式，用于进一步分析。对于材料测试，结合测得电容值、样品厚度与电极面积，利用公式计算介电常数与介电损耗，为材料性能评估提供依据。

　　为保持仪器精度，应定期进行系统校准，并检查测试线缆与夹具状态。测量前可通过短路测试验证校准质量——理想状态下短路电阻应接近几毫欧。

　　综上所述，E4990A阻抗测量不仅依赖先进硬件，更需严谨的操作流程。只有在正确连接、精准校准、合理设置和科学分析的基础上，才能充分发挥其高性能优势，为科研与工程应用提供可靠数据支持。
