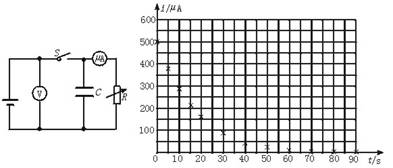

如图是用高电阻放电法测电容的实验电路图.其原理是测出电容器在充电电压为U时所带的电荷电Q,从而求出其电容C.该实验的操作步骤如下:(1)按电路图接好实验电路;(2)接通开关S,调节电阻箱R的阻值,使小量程电流表的指针接近满刻度,记下这时的电压表读数U=490μA;(3)断开开关S并同时开始计时,每隔5s或10s读一次电流表的读数i,将读数记录在预先设计的表格中;(4)根据表格中的12组数据(数据已在图中描点),以t为横坐标,i为纵坐标,在坐标纸上描点(图中用“×” 表示).则:

③根据以上实验结果和图像,估算当电容器两端电压为U0所带的电量Q0,并计算电容器的电容C.

②i-t图线下所围的面积表示断开开关后通过电阻的总电量,即电容器的电压为U0时所带电量Q0.
③如图所示,i-t图线中每个方格的面积表示为2.5×10-4C的电量经估算i-t图线格均算正确).
因此电容器在电压力U0时所带电量Q0=32×2.5×10-4C=8.0×10-3C
![]()
![]()

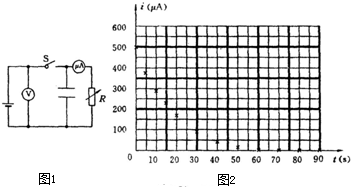

②接通开关S,调节电阻箱R的阻值,使微安表的指针接触满刻度,记下这时的电压表读数U0=6.2V和微安表读数I0=490μA;
③断开电键S并同时开始计时,每隔5s或10s读一次微安表的读数i,将读数记录在预先设计的表格中;
④根据表格中的12组数据,以t为横坐标,i为纵坐标,在图2坐标纸上描点(图中用“×”表示),则

(1)根据图示中的描点作出图线)试分析图示中i-t图线下所围的“面积”所表示的物理意义.
(3)根据以上实验结果和图线,估算当电容器两端电压为U0时所带的电荷量Q0,并计算电容器的电容.
U时所带的电荷量Q,从而求出其电容C.该实验的操作步骤如下:①按电路图接好实验电路;②接通开关S,调节电阻箱R的阻值,使微安表的指针接近满刻度,记下这时的电压表读数U0=6.2 V和微安表读数I0=490 μA;③断开电键S并同时开始计时,每隔5 s或10 s读一次微安表的读数i,将读数记录在预先设计的表格中;④根据表格中的12组数据,以t为横坐标,i为纵坐标,在坐标纸上描点(图中用“×”表示),则:


如图所示,是用高电阻放电法测电容的实验电路图。其原理是测出电容器在充电电压为
。该实验的操作步骤如下:⑴按电路图接好实验电路;⑵接通电键S,调节电阻箱
=490μA;⑶断开电键S并同时开始计时,每隔5s或10s读一次微安表的读数
为纵坐标,在坐标纸上描点(右图中用“×”表示)。根据以上实验结果和图象,可以估算出当电容器两端电压为
约为_________C,从而算出该电容器的电容约为________F.
R的阻值,使微安表的指针接近满刻度.记下这时的电压表读数U0=6.2V和微安表读数I0=490μA.(3)断开电键S
i为纵坐标,在坐标纸上描点(在图中用“×”表示).根据以上实验结果和图象,可以估算出当电容器两端电压为U0时该电容器所带的电荷量Q0约为C,从而算出该电容器的电容约为F.
