，从2020年开始业界第一家推出线缆商家黄页，目前已经受到业界的推崇和支持，随着高频高速时代的来临，众多新产品新业态的出现,我们将汇集相关产业链,整理发布
人工成本（元/Km）＝（D×K÷V÷T÷60÷F÷S）×（1＋A）×1000
D：操作员的日薪（元/人日）K：成品中该制程的条数，以LAN Cable为例，芯线;
：设备仪器折旧成本（元/Km）＝H÷（Y×12×25）÷（V×24×60×F）
[D螺缸內徑, Hm計量部(均化段)溝深mm,N螺桿回轉數rpm，ρ原料比比重(注:實際押出量約為計量值得40%,橡膠粘度較高約為70%)]

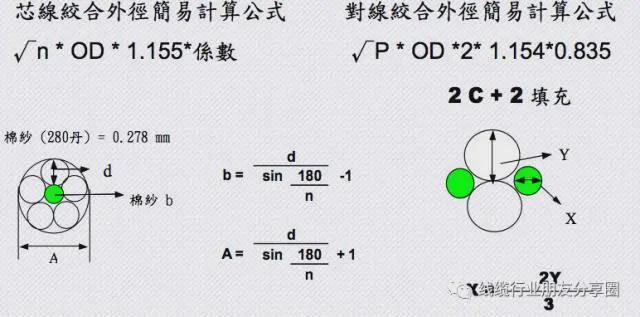

导体绞合外径计算公式:=√N ×1.155×d d:铜线线径 N：铜线条数
编织屏蔽可消除各个方向上的干扰, 屏蔽效果高,结构稳定, 外观圆整;屏蔽效果与编织率有关;编织率与编织锭数、每锭股数、编织线直径、编织目数及编织内线径有关
缠绕铜线条数的计算：N=[(D+d)* π]/d•以上N为屏蔽率为100%时的铜线条数。
在绞线过程中,对于多芯并芯线分层的情况,虽然为束绞,各层芯线绞入系数并不相同.为了保守起见,增大安全系数,并且减化计算,所以在上述绞入系数的计算中D采用芯线绞合的绞合外径(理论上,各层的绞合系数应为节圆直径代入上式计算).

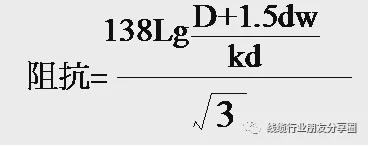

[ε为介电系数,D为芯线OD,d为编织导体OD, k为导体系数,d为导体OD(多股为绞合外径)]
[ε为介电系数,D为芯线OD,d为编织导体OD, k为导体系数,d为导体OD(多股为绞合外径)]
计算公式/（输出电流*导体电阻）*线材长度+接触电阻；电压降又称为电压或电位差，表示为U，单位伏特（V），是描述电场力移动电荷做功本领的物理量.具体参照：
17.5÷截面积（平方毫米）=每千米电阻值（Ω）导体电阻 — 导体之电阻与其长度成正比与其截面积成反比
导电率—以20℃时长度为1m、截面积为1mm2之标准软铜线 ohm)为基准，称为100%导电率，电阻愈大，则导电率愈低，两者成反比例.电压与电流是同相的(in-phase).
这里需特别指出：上面的计算公式只适用于确定导体规格标准时截面积的计算，不能用于其它面积计算!
电流：单位时间里通过导体任一横截面的电量叫做电流强度，简称电流电流的国际单位：安培，简称“安”，符号 “A”
如果电压不变的情况下 : 电流的大小决定于电阻，电阻越大，电流越小，电阻越小电流越大.
再直接一点说就是 ：电阻也就是线的粗细【导体的AWG数大小】，电线越粗【导体的AWG数越小】电流越大，电线越细【导体的AWG数越大】，电流越大.
因为：线越粗，电流流的越快，阻力越小， 就像水管一个样，水管越细，水流越小 水管越粗，水流的越大，以上通俗的道理.

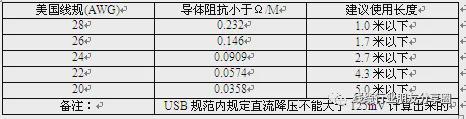

讯号线部分选择，如果考虑直流压降在协会要求的125mV条件，28AWG电源线AWG电源线AWG电源线AWG电源线AWG电源线标准测试规格参考.

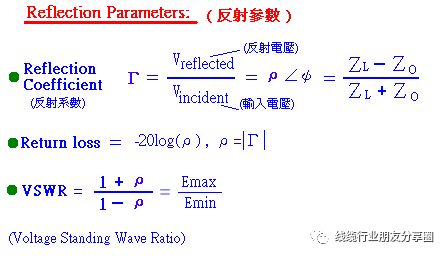

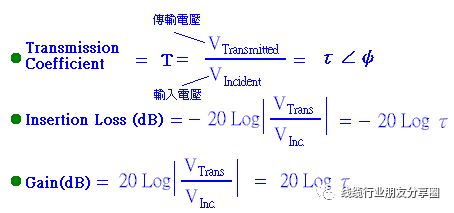

: 具体参照： ；反射系数描述了反射回源端的那部分电压与入射电压的比值.反射的信号量由瞬态阻抗的变化量决定.变化量越 大,反射信号量就越大.只要信号遇到瞬态阻抗突变,反射就会发生.这可能是在线末端、或者是互连线拓补结构发生改变的任何地方、比如拐角、过孔、T形结构、接插件和封装处等。反射的作用：吸收入射信号与传输信号之间不匹配的电压和电流,从而使整个系统稳定（交界处的电压和电流连续）.即满足
如果RL 数值越趋近于0 时，表示讯号反射的情况越严重，反之，RL 数值越负(越小)时，表示讯号反射的情况越少；回路损失是指信号在传输线上传输时,其反射回来的信号量的大小.反射越小，RL值越大。完全匹配时为“-∞”，Open / Short 则为“0 ”
电压驻波比为英文Voltage Standing Wave Ratio的简写；具体参照：
是指反射波比入射波叠加结果在线缆上形成驻波，造成射线各点的电压和电流的振幅不同，以Z/2的週期变化，我们定义相邻的波峰点与波谷点的电压振幅之比，称之为电压驻波比“VSWR”，一般我们用NA来量测，驻波比就是一个数值，用来表示天线和电波发射台是否匹配，如果 SWR 的值等于 1， 则表示发射传输给天线的电波没有任何反射，全部发射出去，这是最理想的情况。如果 SWR 值大于 1， 则表示有一部分电波被反射回来，最终变成热量，使得馈线升温。被反射的电波在发射台输出口也可产生相当高的电压，有可能损坏发射台.
特性阻抗是由d, D,Σr 所決定b. 特性阻抗和長度無關,如果測試的頻率大于1MHz,特性阻抗與頻率幾乎無關.c. 僅減小d, 特性阻抗增加d. 僅減小D, 特性阻抗減小e. 僅減小Σr ,特性阻抗增加.d=中心導體的直徑(m) D=外部導體或覆被的內徑(m)Σr =絕緣材質的介電系數；具体参照：
任一对导体的电阻差在通讯传输中是一关键特性. 不平衡导体电阻的测量通常与导体电阻的测量同时进行. 电阻值按每 对记录.较大电阻减去较小电阻值即为每对导体电阻的绝对差值. 绝对不平衡电阻通常以 Ω/1000ft或Ω/Km表示.有一使用较多的表示方法如下:

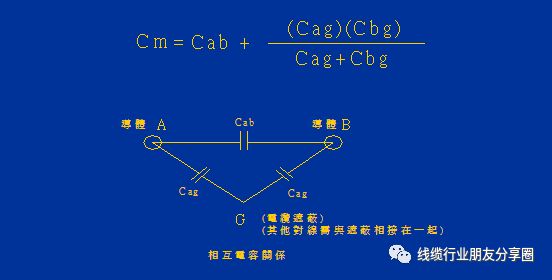

测量之前.电缆两端剥去外被.屏蔽层等.至两端露出芯线FT.把电缆一端的导体分开.保证导体不短路.不接地. 电缆另一端的导体剥去绝缘皮后.把所有导体短接后接地再量测.除非另有规定,互容为交流频率为1000土100HZ时的电容.

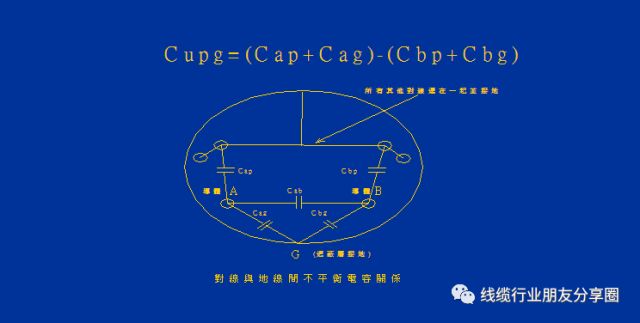

对地不平衡电容如下图解. A和B为一对导体..Cag. Cbg.分别为导体A和B与屏蔽之间的直接电容.Cap和Cbp为导体A和B与其他对导体之间直接电容. 公式如下:

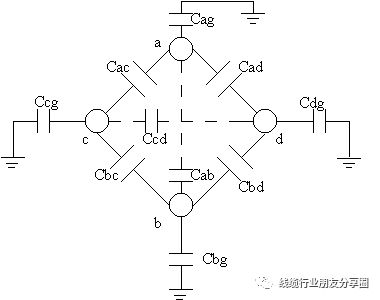

Capacitance Unbalance –- (Pair To pair) 对与对间的不平衡电容
衰减为一讯号行经电线电缆的信号损失强度.受绝缘导体材料和几何性的影响，单位为分贝(dB)，dB值 (Decibel)之缩写，为衰减,串音与音量的单位，其观念与定义均由能量或功率的观念出发,即功率等于能量对时间的微分或单位时间输出能.
传输延迟为讯号经过待测物所需的时间,介质的介电常数愈小,传播速度愈快,损耗愈小.
传播速率亦即波长缩短率(同轴线特性之一)，其定义为真空之介质系数与绝缘体介质系数之平方根比值，由于线，故以公式表示如下:
即信号传送之速度在电缆中与自由真空中之比较，如下为各种材料与空气中的介质系数.

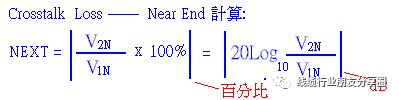

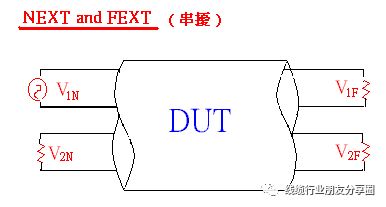

是邻接两导体之间由于传输信号时发生互相干扰现象而产生。串音产生之原因很多，在通信电缆而言通常是由于相邻对之绞距设计不当而引起.常见下列几种
Power Sum Near End Cross talk (PSNEXT) 功率和近端串音

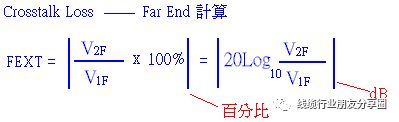

Power Sum Equal Lever Far End Cross talk 功率和远端串音

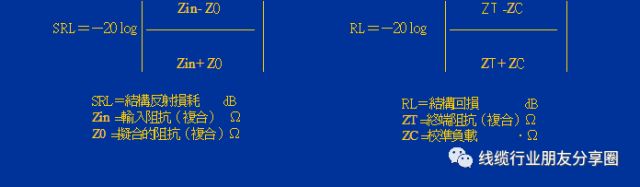

SRL从输入阻抗中得出(开路/短路阻抗的平方根),RL从终端阻抗扫瞄中得出.SRL把输入阻抗与特性阻抗相比,而RL则把终端阻抗与负载阻抗(如100Ω)相比,因而两种测量不同．独立的特性阻抗和ＳＲＬ特性曲线通常是特性说明的首选方法．因为两种曲线易于清楚的分开．从测量角度看,RL方法有时会更可取,因为它不要求输入阻抗的函数,拟合而使用负载阻抗作为参考值.
即以 Z=R2+(XL-XC)2 来表示,式中Z为阻抗，R为电阻，XL为感抗，XC为容抗.常见的有下列两种:

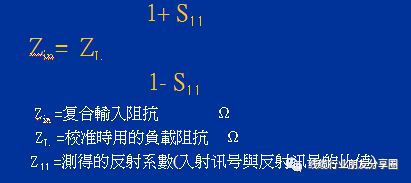

于测试线材尾端连接一个与待测线阻抗相匹配的负载,以网路分析仪测试,仪器将自动依上述公式计算完成,即输入阻抗.
线芯或缆芯外徑不均时,放大值取上限,在保证质量及工艺要求的前提下,要提高产量,一般外模放大值取上限.
举例问题：28AWG1.5米的USB电线，压降值是多少？可以用这个28AWG当做电源线AWG的导体

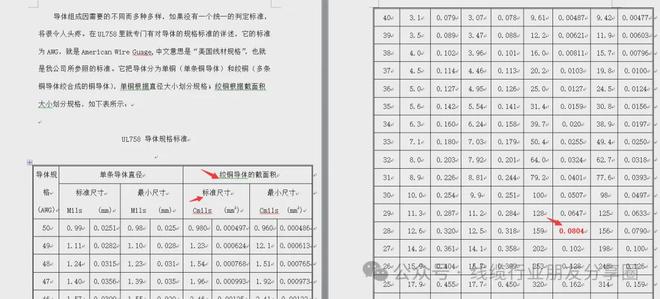

28AWG的铜导体的电阻：电阻值一般在0.0172-0.0178之间，即1.5米的USB线米/对应铜丝规格截面积 0.0804=对应铜导体的电阻 0.00207432Ω/KM=0.207Ω/M
电流计算公式是描述电流与电压和电阻之间的关系的数学公式。根据欧姆定律，电流通过一个导体时与电压成正比，与电阻成反比。这意味着，当电压增加或电阻减小时，电流也会增加。电流的计算公式是I = V/R，其中I代表电流，V代表电压，R代表电阻。这个公式是通过将欧姆定律进行代数转换得到的。它表示电流等于电压除以电阻。
结果判定：5V电压的时候，如果用1.5米的28AWG电源线压降太大，不建议做电源线.
这是单条Lane的带宽，有几条Lane，那么整个带宽就是250MB乘以Lane的数目。
PCIe2.0的线上比特传输速率在PCIe1.0的基础上翻了一倍，为5Gb/s，物理层同样使用8/10编码，所以：
PCIe3.0的线上比特传输速率没有在PCIe2.0的基础上翻倍，不是10Gb/s，而是8Gb/s，但物理层使用的是128/130编码进行数据传输，所以：
群“加客服申请线束行业参考学习资讯更多关于最新的线缆行业发展讯息，请关注我们的微信公众号！我们将第一时间搜寻到行业前沿讯息和您一起分享！不做盈利用途，文中观点都是基于公开数据及信息，仅供交流，不构成投资建议!
