在电子设备集成度持续飙升的今天，多 pin 引脚器件（如 QFP、BGA、连接器、传感器模组）已成为电路板功能实现的核心载体。从 3C 电子的手机连接器（50+pin）到车载电子的 BMS 模块（80+pin），再到医疗设备的传感器组件（30+pin），引脚数量从几十到上百，间距从 0.5mm 压缩至 0.25mm 甚至 0.15mm，传统焊接工艺（手工焊、波峰焊）面临定位偏差、锡量失控、热损伤、批量一致性差等多重瓶颈。大研智造基于 20 余年激光锡球焊技术深耕，针对多 pin 引脚焊接的核心痛点，打造了 “精准定位 + 定量供锡 + 低热输入 + 智能管控” 的全流程自动焊锡解决方案，实现密集引脚焊接的高品质、高效率与高可靠统一。
多 pin 引脚焊接的难度，本质是 “数量多、间距窄、精度要求高” 带来的系统性难题，传统工艺难以突破的核心痛点集中在五大维度，直接制约产品良率与可靠性：

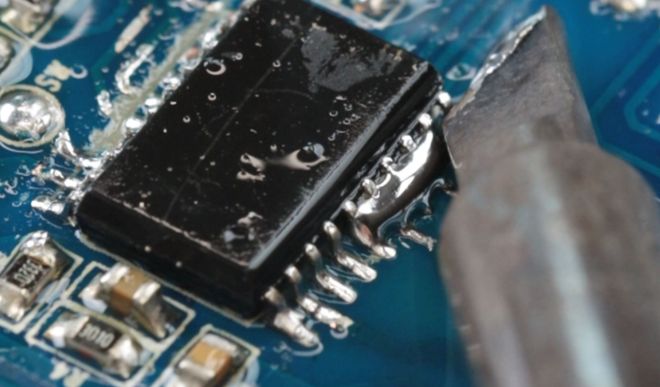

多 pin 引脚的间距已从传统 0.5mm 缩小至 0.25mm 以下，部分高端器件甚至达到 0.15mm，引脚宽度仅 0.1mm。传统自动焊锡机的定位精度（±0.1mm）无法满足要求，易导致锡球偏离引脚中心，引发相邻引脚桥连短路；而手工焊的操作误差更大，桥连率高达 5%-8%。
多 pin 引脚的锡量需求高度一致，单个引脚锡量偏差超 0.01mg（约为芝麻的 1/100），就可能导致部分引脚虚焊（锡量不足）或桥连（锡量过多）。传统焊锡机的供锡系统（如送丝机构）精度不足，锡量偏差超 ±10%，无法实现多引脚的定量供锡；而回流焊的锡膏印刷工艺受钢网张力、PCB 形变影响，锡量均匀性更差，批量生产中锡量不合格率超 6%。

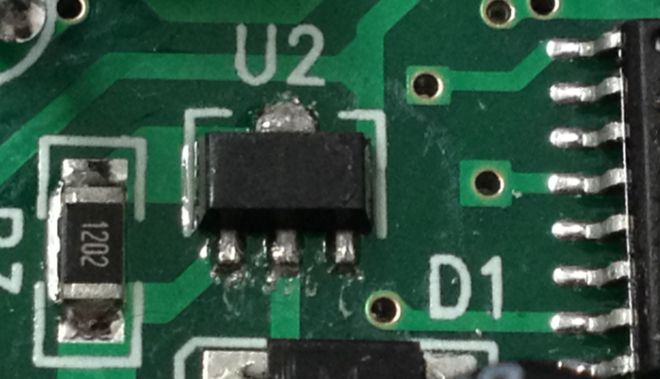

多 pin 引脚器件周边常伴随电容、电阻、MEMS 传感器等热敏感元件，这些元件的耐热温度多在 120℃以下，而焊锡（SAC305）熔点为 217℃。传统焊接的 “整体加热” 或 “连续高温” 模式，热影响区（HAZ）达 0.5mm 以上，易导致周边元件性能衰减、PCB 基材黄变、引脚与基材剥离。
多 pin 引脚焊接的缺陷（如微虚焊、隐形气孔）难以通过人工检测发现，批量生产中即使 0.5% 的不良率，也会导致巨额成本损失。传统自动焊锡机的稳定性受机械磨损、温度漂移影响较大，连续焊接 500 件后，定位精度偏差会扩大至 ±0.08mm，良率从 95% 降至 88%，无法满足大规模量产的一致性要求。
这些挑战使得多 pin 引脚焊接从 “工艺优化” 升级为 “技术革新”，必须依赖具备高精度、高稳定性、智能化的专用自动焊锡设备。
大研智造针对多 pin 引脚焊接的核心痛点，通过核心技术自主研发，从 “定位、供锡、加热、管控” 四大环节实现系统性突破，打造了激光锡球焊自动焊锡机，完美适配多 pin、窄间距、热敏感的焊接需求。
定位精度是多 pin 窄间距焊接的前提，大研智造通过 “硬件架构升级 + 软件智能补偿”，实现定位精度与稳定性的双重飞跃：
硬件基础保障：采用整体大理石龙门平台架构，大理石的热膨胀系数仅 1.2×10⁻⁶/℃，较金属平台降低 80%，有效抵御焊接过程中温度漂移导致的定位偏差；搭配行业领先的进口伺服电机，定位精度达 0.15mm，重复定位精度 ±0.01mm，确保锡球落点与引脚中心偏差≤0.03mm，彻底规避桥连风险。

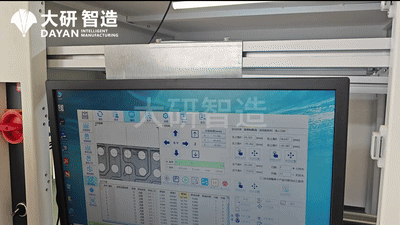

智能视觉校准：搭载 200 万像素高清图像识别系统，支持多 pin 引脚的自动识别与定位，通过自研算法实时补偿 PCB 的微小形变（≤0.05mm）与引脚偏移（≤0.04mm），无需人工干预即可实现精准对齐；针对弧形、异形排列的多 pin 引脚，系统可自动生成最优焊接路径，路径规划效率较传统设备提升 3 倍。
动态稳定性优化：运动导轨采用高精度滚珠丝杠与线性导轨，运行平稳无振动，运动速度可在 1-50mm/s 范围内无级调节，针对多 pin 焊接优化的低速模式（5-15mm/s），进一步提升定位一致性，连续焊接 1000 个引脚的定位偏差波动≤±0.005mm。
在 0.25mm 间距、80pin 连接器的焊接测试中，该系统实现桥连率≤0.2%，较传统设备降低 95%，定位一致性达 99.8%。
供锡系统是多 pin 焊接均匀性的核心，大研智造自主研发的喷锡球机构，实现纳米级锡量控制，完美适配多 pin 引脚的定量需求：
锡球规格全适配：支持 0.15-1.5mm 全规格无铅锡球（SAC305），针对多 pin 引脚的不同尺寸，可精准匹配锡球规格（0.15mm 引脚适配 0.15mm 锡球，0.25mm 引脚适配 0.2mm 锡球），锡球直径偏差≤±0.005mm，重量偏差≤±2%，确保单个引脚锡量精准可控（0.02-0.05mg）。
供锡精度保障：采用高精密压差传感器与高速交流伺服电机，供球响应时间≤1ms，锡球落点偏差≤0.03mm，配合图像识别系统的实时校准，多 pin 引脚的锡量均匀性偏差≤±3%，远优于传统设备的 ±10%。
防堵与耐用设计：焊接头自带自动清洁系统，每次焊接后通过高压氮气吹扫喷嘴，清除残留锡渣，避免因喷嘴堵塞导致的供锡异常；喷嘴寿命达 30-50 万次，较行业平均水平提升 3 倍，降低批量生产中的维护成本与停机时间。
针对多 pin 引脚周边的热敏感特性，大研智造自动焊锡机采用 “局部聚焦加热 + 分段温控” 模式，实现 “精准熔锡 + 低热损伤” 的平衡：

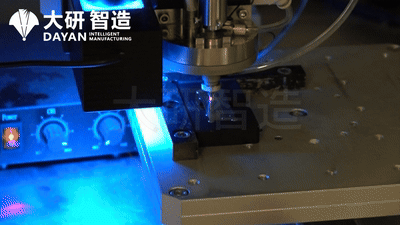

激光能量精准控制：搭载 915nm/1070nm 双波长激光器，激光功率 60-200W 可调，能量稳定限仅 3‰，针对多 pin 焊接优化的 “低能量 + 短脉冲” 模式（功率 60-80W，脉冲时间 8-12ms），确保锡球完全熔化且不损伤周边元件。
热影响区极致缩小：激光光斑经聚焦后最小可达 50μm，仅作用于引脚局部，热影响区控制在 0.2mm 以内，周边区域温度≤50℃，远低于热敏感元件的耐热极限（120℃），有效避免 PCB 基材黄变、引脚剥离、元件性能衰减。
氮气保护与协同降温：99.99%-99.999% 高纯度氮气保护系统，在焊接区域形成局部惰性氛围，不仅抑制焊点氧化，还能加速焊点冷却，缩短热作用时间；针对多 pin 连续焊接，系统自动设置 3-5ms 间隔降温，避免热量累积导致的热损伤。
在医疗传感器模组（30pin，间距 0.2mm）焊接中，该技术实现传感器灵敏度保留率≥99%，PCB 基材无黄变、变形，热损伤率降至 0.05% 以下。
为确保多 pin 引脚批量焊接的高品质，大研智造自动焊锡机内置 “实时监测 + 数据追溯 + 自动调整” 的闭环管控系统，从源头规避批量缺陷：
实时监测与预警：图像识别系统在焊接过程中实时拍摄每个引脚的焊点图像，自动检测焊点尺寸（直径、高度）、润湿角（20°-30°），若发现偏差超阈值（尺寸偏差 ±5%、润湿角＞30°），立即暂停焊接并报警，避免批量不良扩散。
全流程数据追溯：设备自动记录每块电路板的焊接参数（激光功率、脉冲时间、锡球规格）、检测结果、生产时间，存档周期≥3 年，支持数据导出与分析，便于工艺优化与质量追溯，满足医疗、军工等领域的合规要求。
算法自动调整：通过算法分析批量焊接数据，若发现参数漂移（如激光功率衰减、供锡精度下降），自动调整参数补偿（如功率提升 3%-5%、供锡压力微调），确保连续生产的一致性，良率稳定在 99.6% 以上。
大研智造多 pin 引脚自动焊锡机凭借核心技术优势，已在 3C 电子、车载电子、医疗电子、军工电子等领域实现规模化应用，通过实际场景验证了技术价值与产业赋能效果：
要充分发挥自动焊锡机的技术优势，需从 “焊前准备、参数匹配、焊后检测” 三个环节建立标准化流程，结合多 pin 引脚特性优化实操细节：

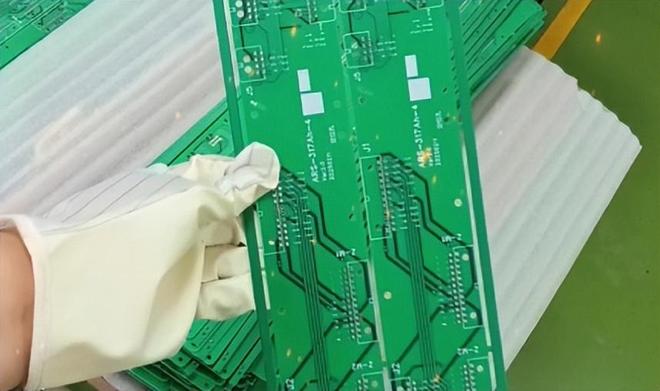

PCB 与器件预处理：清洁 PCB 焊盘与多 pin 引脚表面，去除油污、氧化层（可采用等离子清洗 30-60s），清洁后 30 分钟内完成焊接，防止二次氧化；检查引脚平整度，弯曲变形≤0.03mm，否则需矫正，避免焊接时虚焊；PCB 存放超 6 个月需 120±5℃烘烤 4 小时去湿，防止焊点气孔。

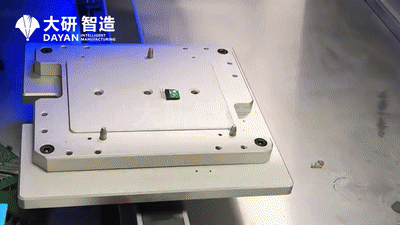

精准对位与夹具适配：采用定制夹具固定 PCB 与多 pin 器件，确保引脚与焊盘对位偏差≤±0.03mm；对于异形布局的多 pin 器件，通过设备的图像识别系统提前录入引脚坐标，生成优化焊接路径，减少编程时间。
设备与环境校准：检查激光发生器能量稳定性（能量稳定限≤3‰）、供锡系统喷嘴清洁度，确保锡球输送顺畅；环境控制温度 22±3℃、湿度 40%-60% RH，避免粉尘浓度≥1mg/m³，防止影响图像识别精度。
核心参数调整：根据引脚数量、间距、材质调整参数：引脚间距 0.25mm 以下适配 0.15-0.2mm 锡球，功率 60-80W，脉冲时间 8-10ms；引脚数量超 80pin 时，采用 “分段焊接” 模式，每 20pin 间隔 3ms 降温，避免热量累积；铜引脚可适当提升功率（+10%），镀镍引脚需优化氮气流量（0.6MPa）提升润湿性。
氮气保护优化：多 pin 焊接的氮气流量控制在 5-8L/min，形成稳定气帘，尤其在窄间距场景，氮气纯度需≥99.999%，抑制焊点氧化与锡渣产生。

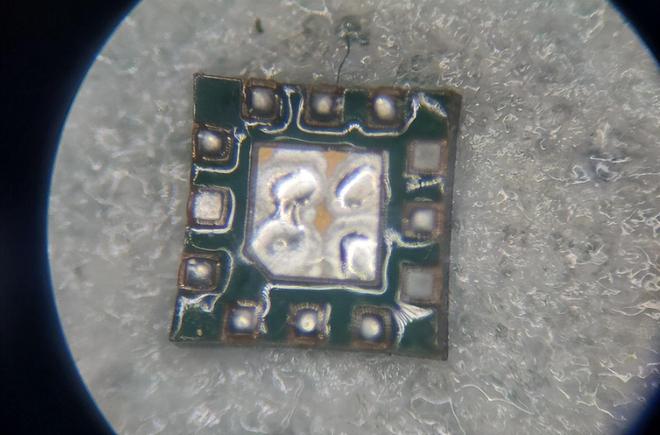

外观与尺寸检测：AOI 设备自动检测所有引脚焊点，识别桥连、虚焊、锡量不足等缺陷，检测精度 ±0.01mm；人工用 30 倍立体显微镜复检关键引脚，确保无气孔、裂纹、拉尖。
性能与可靠性测试：抽样进行电气性能测试（接触电阻≤50mΩ，绝缘电阻≥100MΩ）；机械性能测试（拉力≥1.5N/pin，剪切强度≥1.2N/pin）；根据应用场景开展可靠性测试（高低温循环、振动、湿热老化）。
电路板多 pin 引脚焊接的核心矛盾，是 “密集化、微型化” 趋势与 “高精度、高可靠、高效率” 生产需求的对立统一。大研智造多 pin 引脚自动焊锡机通过核心技术自主研发，从精准定位、定量供锡、低热输入、智能管控四大维度实现突破，完美解决了窄间距桥连、锡量不均、热损伤、批量一致性差等传统工艺痛点，为 3C 电子、车载电子、医疗电子、军工电子等领域提供了可落地的精密焊接解决方案。
作为激光锡球焊领域的技术领航者，大研智造的自动焊锡机凭借 0.15mm 定位精度、3‰能量稳定限、99.6% 以上良率、低热影响区控制等核心优势，以及全流程数据追溯、快速换型、低维护成本等特性，已成为头部企业的优选装备。其自主研发的喷锡球机构、AI 视觉校准算法、闭环管控系统，不仅彰显了技术实力，更通过实际应用为客户创造了显著的经济效益 —— 产能提升 2-3 倍，不良率降低 80%，单位制造成本下降 25%-30%。
未来，随着多 pin 引脚器件向 “更多引脚、更窄间距、更轻薄化” 演进，对自动焊锡机的要求将进一步严苛。大研智造将持续迭代核心技术，优化激光系统、供锡系统与智能控制算法，推出更精准、更高效、更智能的焊接解决方案，助力电子制造业向更高精度、更高可靠、更高效率的方向发展。
