压力变送器的原理和接线方法_江西诚睿自动化
栏目：行业资讯 发布时间：2024-05-22
压力变送器一种将压力转换成电动信号的仪表设备，输出的标准信号一般为4～20mA或1～5V等直流电信号。可以测量压力、差压、绝压和负压。 电容式：根据陶瓷膜片的形变造成的电容值变化来测压力；多晶硅电阻式：用惠斯通电桥的原理测压力；单晶硅振荡式：利用晶体振荡频率的变化测量压力； 两线制： 直流电源 （DC 24V ）通过两根线向现场的变换器供电，同时这两根线mA ）的传输线。对于DCS来说，此
压力变送器一种将压力转换成电动信号的仪表设备，输出的标准信号一般为4～20mA或1～5V等直流电信号。可以测量压力、差压、绝压和负压。
电容式：根据陶瓷膜片的形变造成的电容值变化来测压力；多晶硅电阻式：用惠斯通电桥的原理测压力；单晶硅振荡式：利用晶体振荡频率的变化测量压力；
两线制： 直流电源 （DC 24V ）通过两根线向现场的变换器供电，同时这两根线mA ）的传输线。对于DCS来说，此两线制属于无源信号。
三线制：两根传输信号，另外一根提供供电。 三线制就是电源正极用一根线，信号正极用一根线，电源负极和信负极共用一根线。供电电压大多为 DC 24V ，输出信号为DC4-20mA 。对于DCS来说，此三线制属于有源信号。

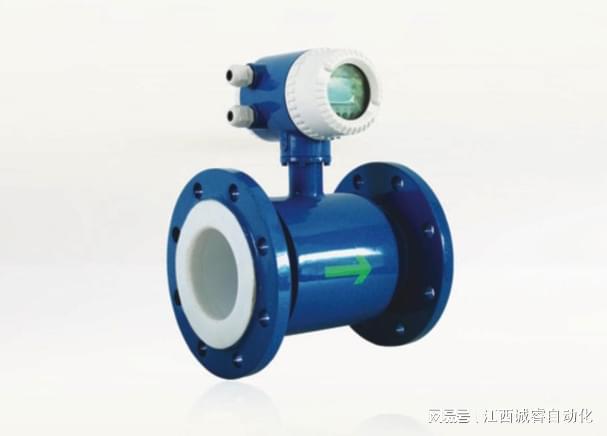

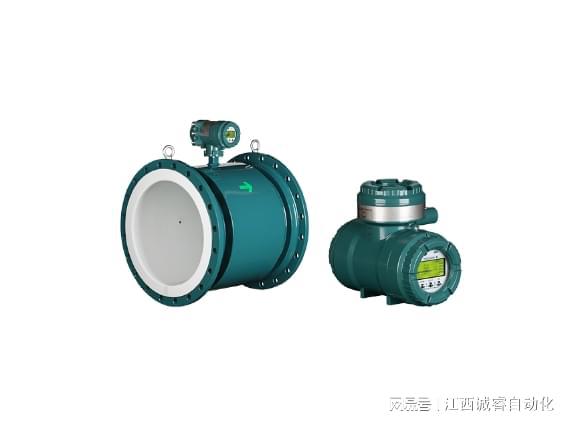

四线制： 两根电源线，两根信号线，一般用于功率较大的仪表设备，如电磁流量计等。对DCS来说，此信号为有源信号。
如果信号接入过程中，由安全栅对现场仪表供电，虽然只有两根线，对于DCS也属于四线制仪表，有源信号。
