本期拆解的是光宝的一款碳化硅白金牌服务器电源，这款电源支持200-240V交流输入或240V直流输入，电源额定输出电压为12V，输出电流133A，额定输出功率1600W。待机电源输出电压为12V，输出电流2.5A。
服务器电源输入端设有散热风扇，交流输入插座和指示灯，输出端设有金手指连接器。电源内部采用PFC+移相全桥架构，使用碳化硅二极管，符合80PLUS白金标准。下面充电头网就带来光宝这款1600W碳化硅服务器电源的拆解，一起看看内部的方案和用料。
光宝1600W白金牌服务器电源采用金属外壳，通过螺丝固定，机身正面粘贴标签。
看完了光宝这款碳化硅服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

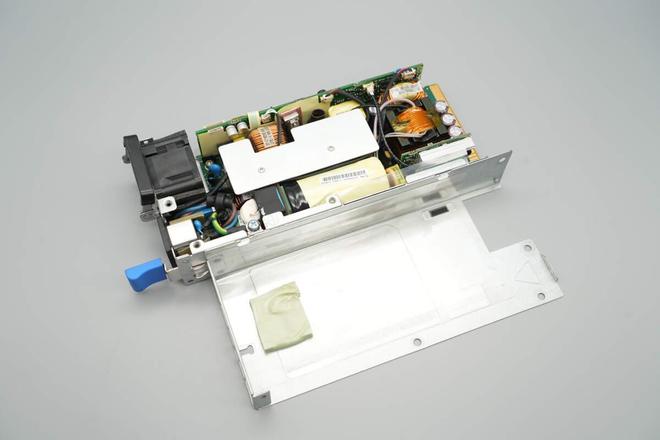

首先拧开固定螺丝，拆开电源外壳，壳体内部设有透明麦拉片绝缘，变压器与壳体之间设有导热垫散热。
PCBA模块正面一览，左侧为交流输入端，设有保险丝，压敏电阻，安规X2电容，共模电感，继电器，启动电阻，PFC升压电感。中间位置设有散热片，为PFC开关管，PFC整流管和移相全桥开关管散热。
散热片下方设有高压滤波电容，散热片上方设有辅助电源。右侧设有移相全桥变压器。变压器上方设有滤波电感，下方设有同步整流小板，变压器右侧设有输出滤波电容，顶部上方设有控制小板。
PCBA模块设有PWM控制器，驱动器，电流取样电阻，钽电容和输出控制管。

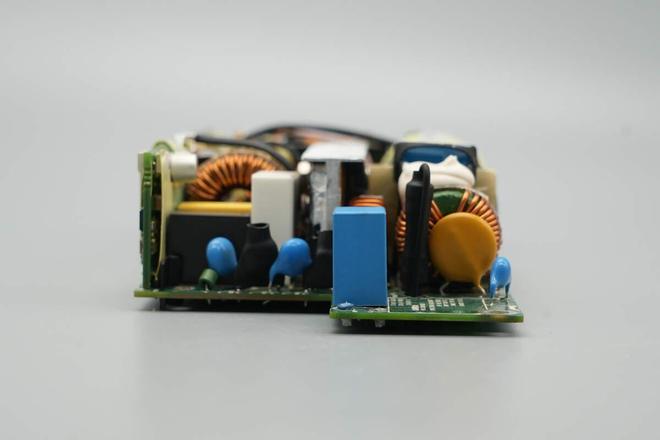

电源输入端设有保险丝，压敏电阻，共模电感，安规X2电容，滤波电感，继电器和启动电阻。
整流桥来自新电元，型号LL25XB60，规格为25A 600V，采用5S封装。

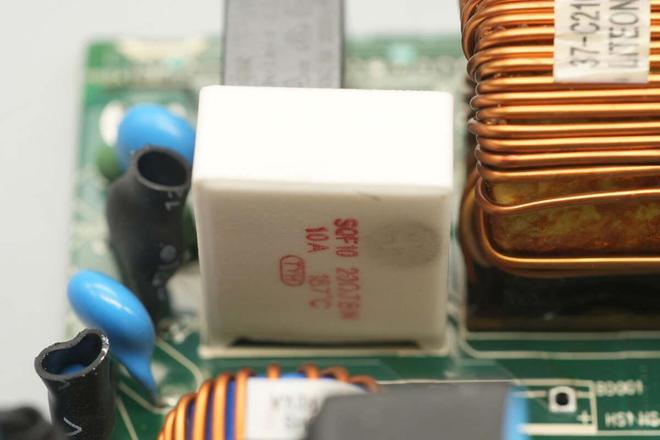

启动电阻来自幸亚，型号SQF10，阻值为20Ω，最大工作电流10A，熔断温度187℃。

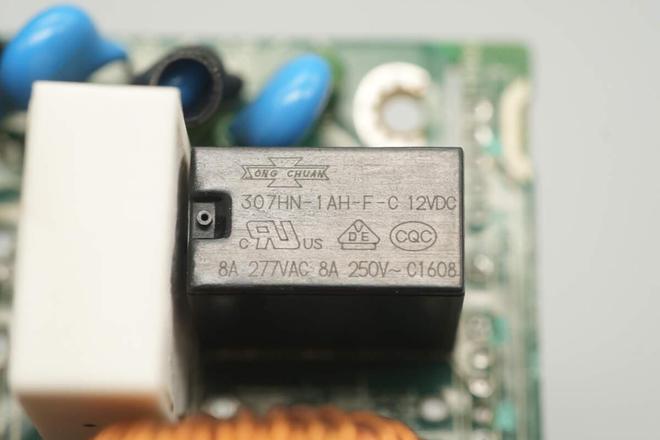

继电器来自松川，型号307HN-1AH-F-C，内置一组常开触点，触点容量为8A 250V，线V。
移相全桥开关管来自东芝，型号TK25E60X，NMOS，耐压600V，导阻105mΩ，采用TO-220封装。
驱动器来自安森美，型号NCP81071，是一颗高速双路低侧驱动器，支持4.5-20A输入电压，支持5A峰值电流输出，采用SOIC8封装。

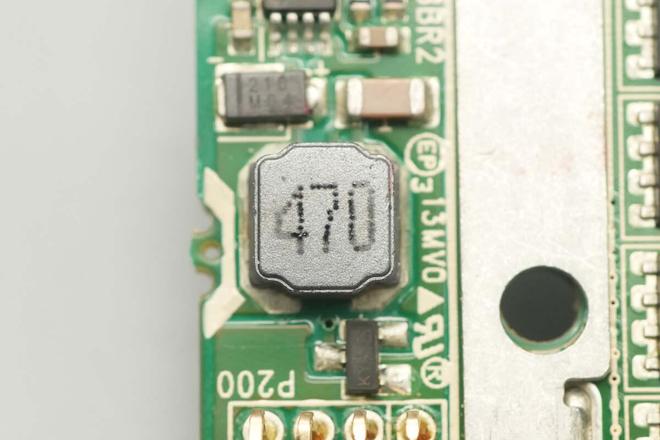

降压芯片来自德州仪器，丝印SAYA，型号LM5008A，是一颗6-95V输入电压的降压转换器，芯片内部集成100V开关管，支持350mA输出电流，采用VSSOP8封装。

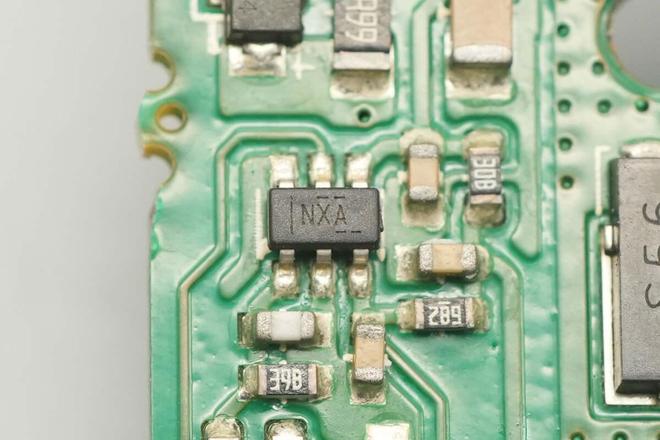

电压比较器来自德州仪器，丝印NXA，型号TLV3501，是一颗具有关断模式的轨到轨高速比较器，采用SOT23封装。
运放来自德州仪器，丝印OUYS，型号OPA192，为低失调电压，低输入偏置电流，轨到轨输入输出精密运算放大器，采用SOT23封装。

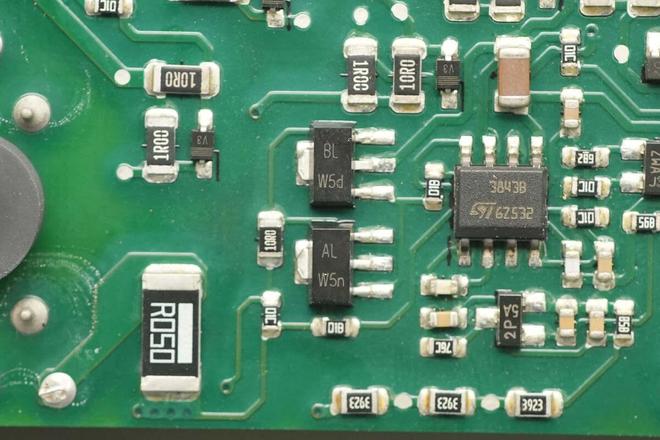

电源主控芯片来自意法半导体，型号UC3843B，是一颗高性能电流模式PWM控制器，内置大电流图腾柱驱动输出，采用SO8封装。

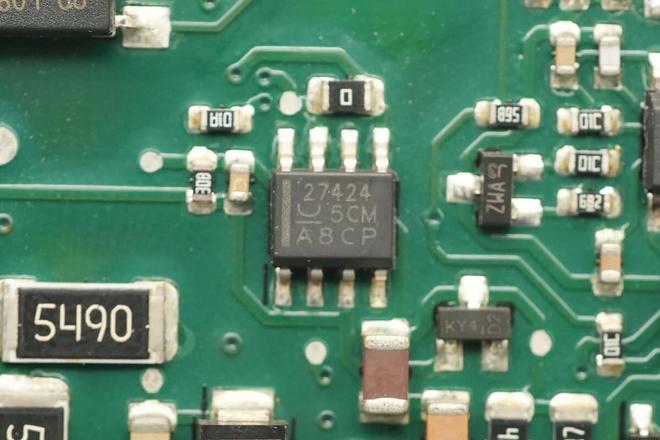

驱动器来自德州仪器，型号UCC27424，是一颗具有使能功能的4A双通道栅极驱动器，采用SOIC8封装。
小板外侧一览，设有移相全桥控制器，MOS管，驱动器，隔离光耦，待机电源控制器，PFC控制器和功率计量芯片。
降压芯片来自德州仪器，型号TPS54231，支持3.5-28V输入电压，芯片内置开关管，输出电流2A，采用SOIC8封装。
稳压芯片来自德州仪器，丝印ZYP，型号TLV1117-33，是一颗15V输入耐压，800mA输出电流的线性稳压器，采用WSON封装。

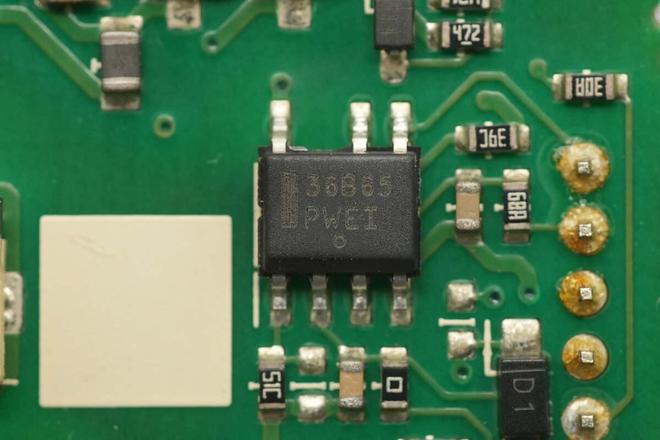

待机电源芯片来自安森美，丝印36B65，型号NCP1236，是一颗固定频率电流模式控制器，具备动态自供电功能，芯片集成高压启动，开关频率为65kHz，采用SOIC-7封装。

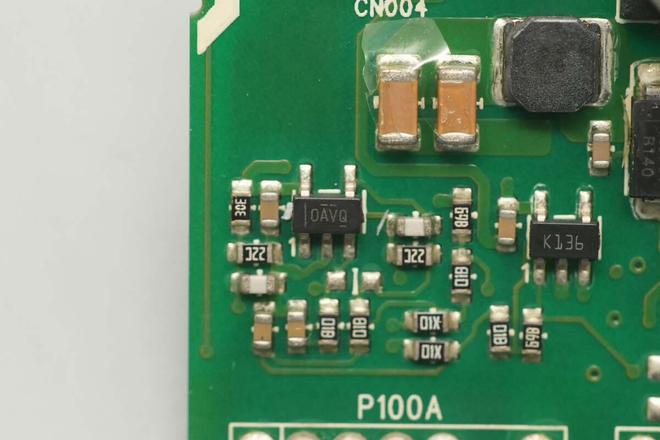

运放来自德州仪器，丝印OAVQ，型号OPA365，是一颗低噪声单电源轨到轨运算放大器，采用SOT23封装。

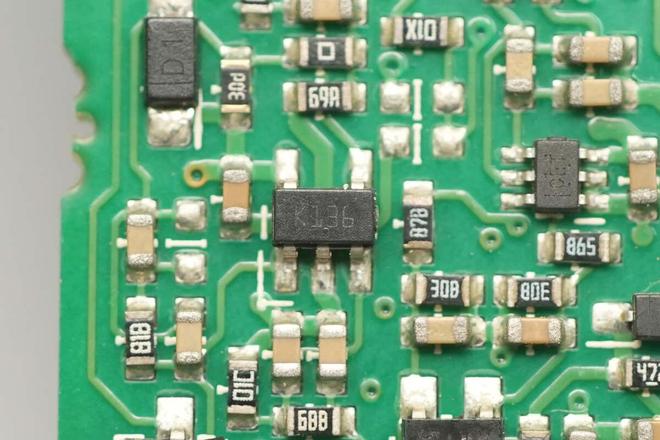

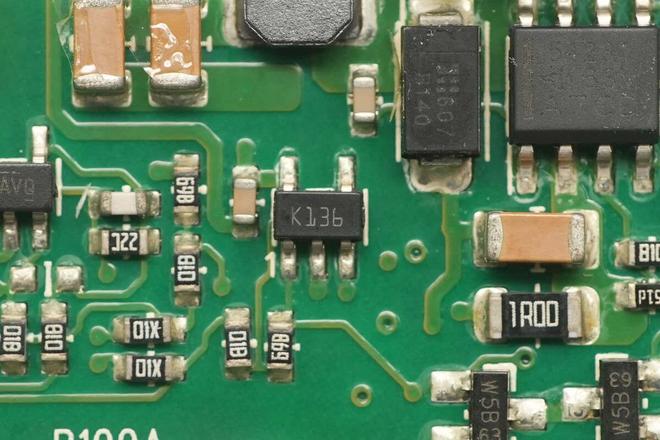

运放来自意法半导体，丝印K136，型号TS507CLT，为高精度单电源轨到轨运算放大器，采用SOT23-5封装。

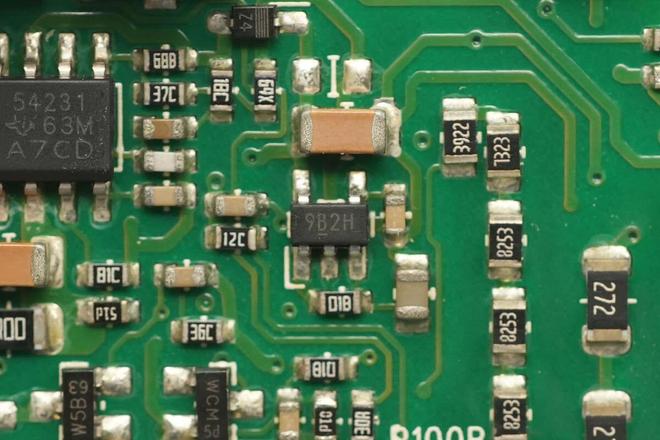

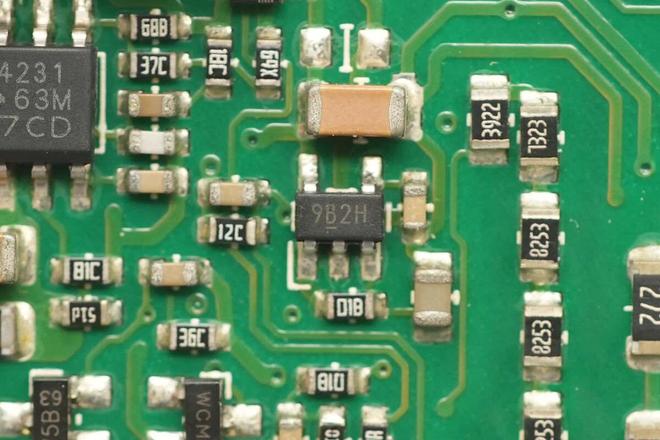

稳压芯片来自特瑞仕，丝印9B2H，型号XC6209F，支持10V输入电压，输出电压为3.3V，输出电流300mA，采用SOT-25封装。
电压比较器来自意法半导体，型号LM393，为通用双路电压比较器，采用SO8封装。

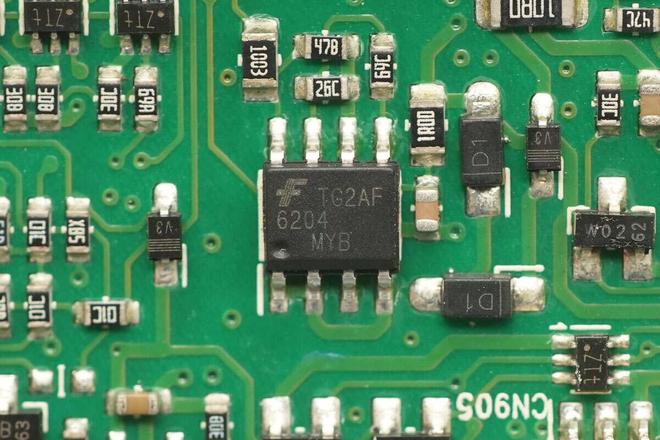

同步整流控制器来自安森美，型号FAN6204，用于CCM、DCM、QR和双管正激续流整流，支持5-24V输出电压范围，采用SOP8封装。

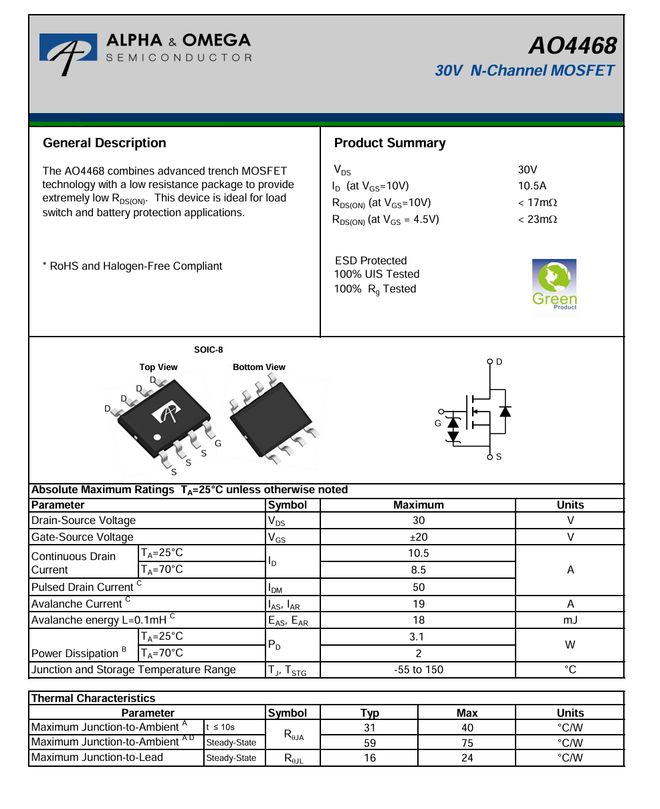

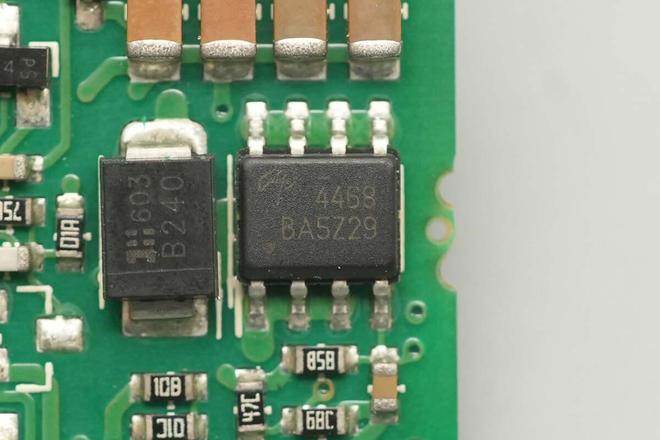

供电控制管来自万国半导体，型号AO4468，NMOS，耐压30V，导阻14mΩ，适用于负载开关和电池保护应用，采用SOIC-8封装。

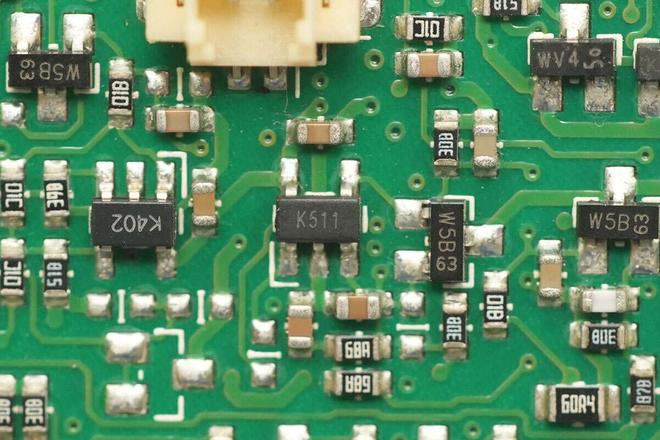

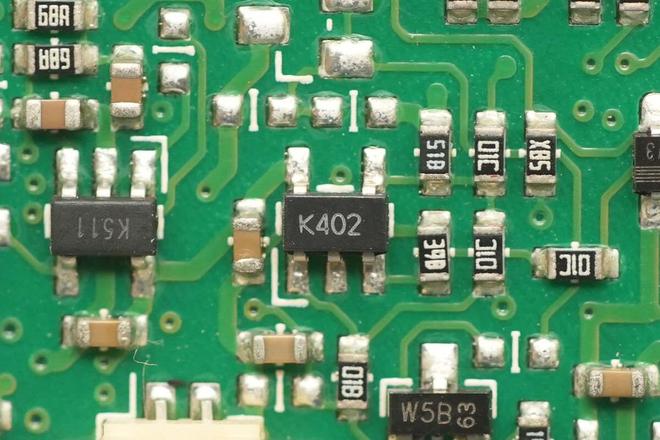

电压比较器来自意法半导体，丝印K511，型号TS391ILT，为低功耗单路电压比较器，采用SOT23-5封装。
运放来自意法半导体，丝印K402，型号TS321AILT，为低功耗单运放，采用SOT23-5封装，小板上共设有3颗。

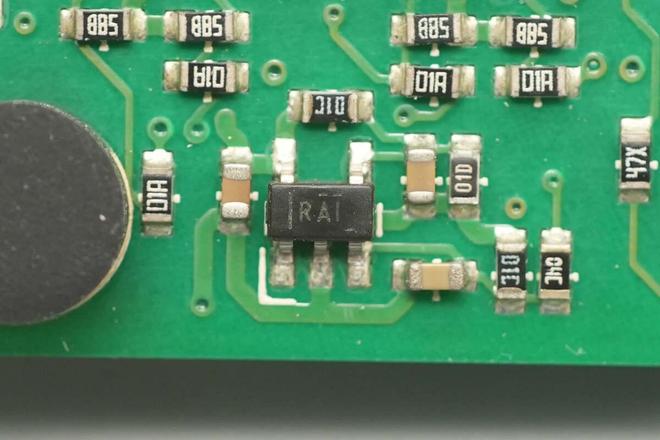

电压比较器来自德州仪器，丝印RAI，型号TLV3201，为高速单路推挽比较器，采用SOT23封装。

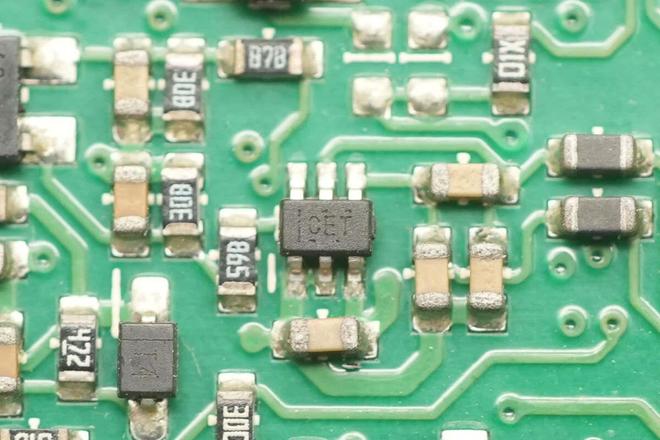

电流检测芯片来自德州仪器，丝印CET，型号INA210，是一颗双向零漂移分流监控器，采用SC70封装。
运放来自德州仪器，丝印L2902KA，型号LM2902KAV，为四通道运算放大器，具备2KV ESD，采用TSSOP14封装。
最后附上光宝这款1600W碳化硅白金牌服务器电源的核心器件清单，方便大家查阅。
光宝这款服务器电源型号为PS-2160-1L，支持200-240V交流输入或240V直流输入，电源额定输出电压为12V，输出电流133A，额定输出功率1600W。待机电源输出电压为12V，输出电流2.5A。电源输入端设有品字电源接口，散热风扇和LED指示灯，并设有安装提手。输出端设有PCB金手指，连接到服务器供电，为热插拔设计。
移相全桥开关管通过隔离变压器驱动，使用德州仪器UCC27424驱动器，同步整流管采用东芝TPH1R306PL，使用安森美NCP81071驱动器。辅助电源采用安森美NCP1236控制器搭配英飞凌SPA06N80C3开关管，使用FAN6204同步整流控制器搭配东芝TPH1200CNH同步整流管。电源内部全部采用日系电容，用料均为国际一线品牌，内部做工用料扎实。
