近期充电头网拿到了睿元实业的一款60W氮化镓快充充电器，这款产品设计的相当小巧精美，不仅拥有和30W迷你充一样的小巧机身，性能更是翻倍提升来到了60W，堪称迷你快充产品里的佼佼者。
值得一提的是，产品还支持最新的PD3.2快充标准，苹果40W动态快充电源同款，具备9-20V3A SPR AVS电压档位，满足小米17系列、苹果iPhone 17系列等新机型的快充需求。下面我们就来具体了解这款充电器的设计。

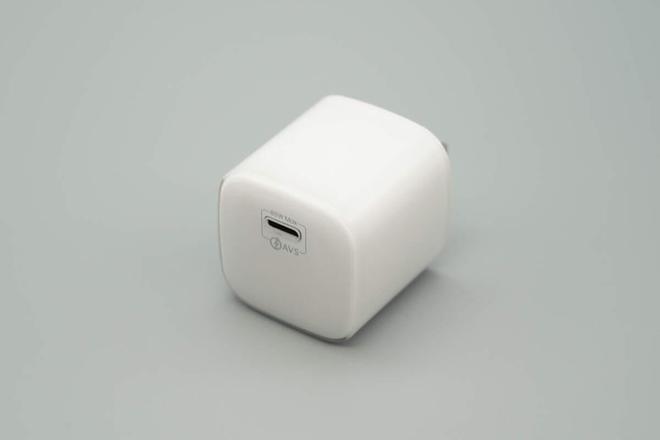

睿元60W氮化镓充电器采用PC阻燃材质塑料外壳，壳体双色注塑以及表面亮面处理，加上边角过渡圆润，整体十分的小巧精致。
厚度为34.67mm，通过三围算得充电器体积约为42.09cm³，功率密度约为1.43W/cm³。
将输入端外壳拆开，插脚通过导线锡焊连接PCBA模块，此外做了打胶保护和绝缘处理。

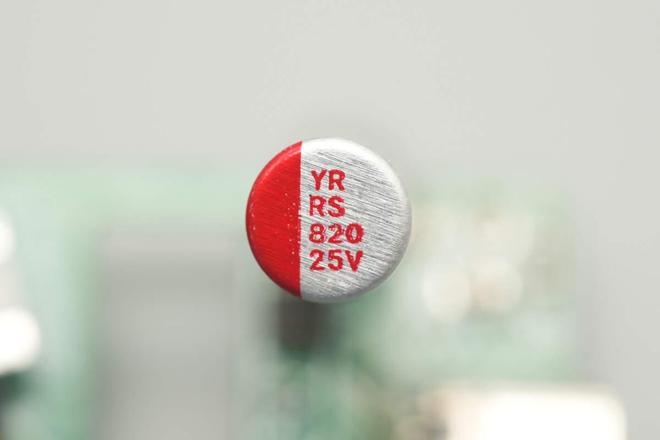

其中一块小板正面设有贴片保险丝、共模电感、NTC热敏电阻、滤波固态电容以及VBUS开关管。
输入端WRMSB60M整流桥来自深圳市沃尔德实业有限公司，规格为6A 1000V。WRMSB60M这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

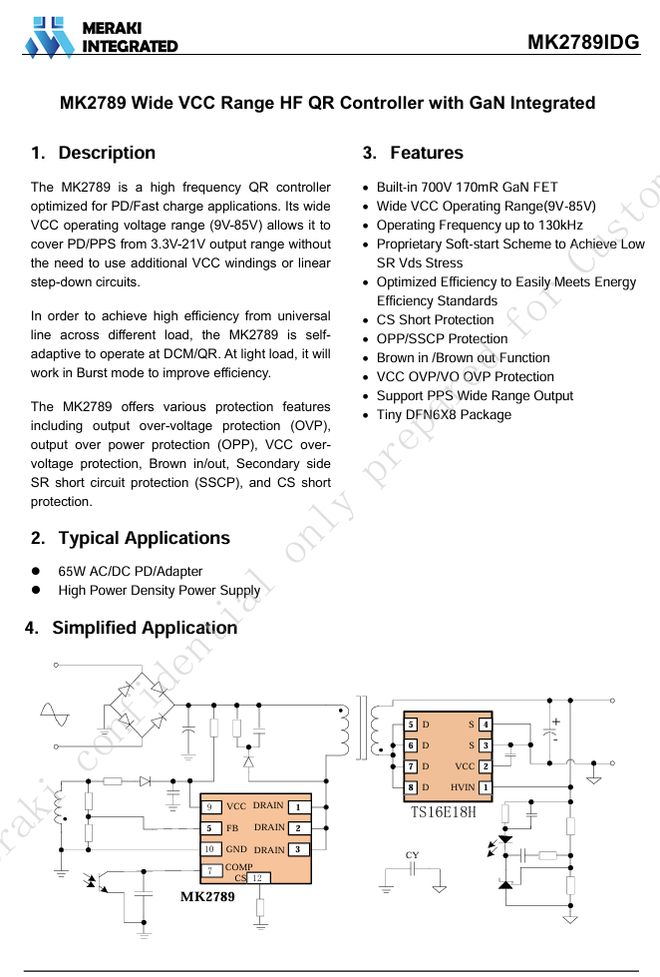

开关电源主控芯片来自茂睿芯，型号MK2789IDG，这是一款针对PD/快充应用优化设计的高频准谐振（QR）控制器，内部集成700V/170mΩ氮化镓场效应晶体管。其9-85V的宽范围VCC工作电压，使其无需附加VCC绕组或线V的PD/PPS输出范围。
为在通用输入电压范围内实现不同负载条件下的高效率，芯片具备DCM/QR模式自适应运行能力。在轻载条件下，该器件将进入突发模式（Burst Mode）以提升能效。
此外芯片集成了多重保护功能，包括：输出过压保护（OVP）、输出过功率保护（OPP）、VCC过压保护、欠压保护、次级侧同步整流短路保护（SSCP）以及CS短路保护。

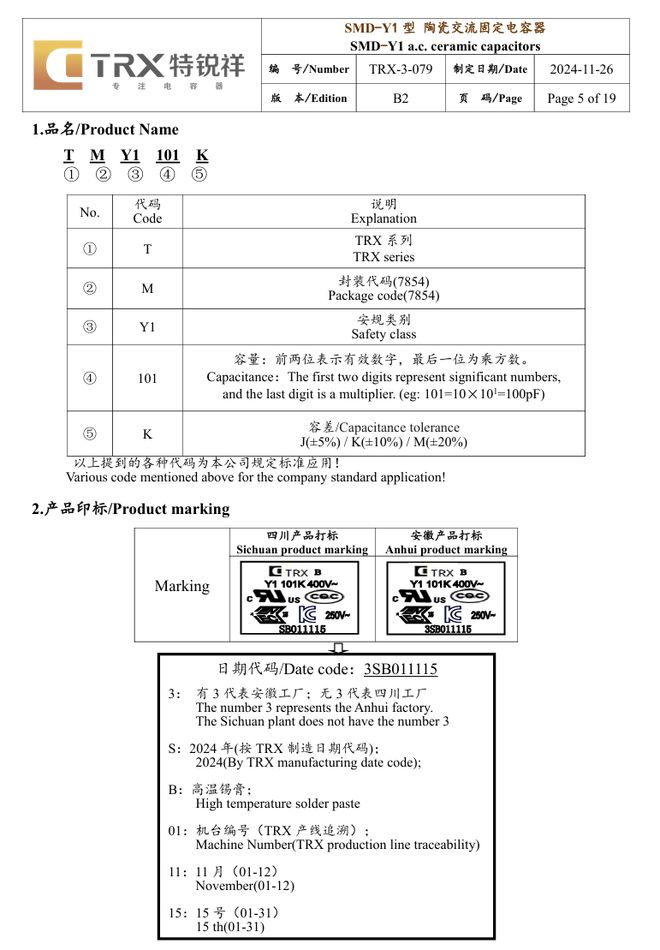

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

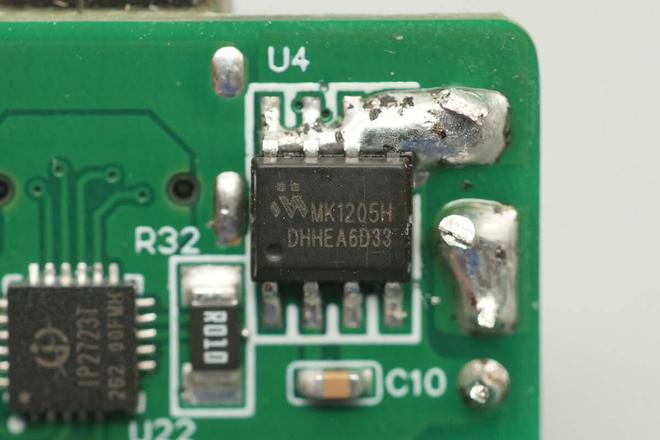

同步整流芯片同样来自茂睿芯，型号MK1205H，内部集成同步整流控制器和10mΩ 100V功率MOSFET，适用于高性能反激式转换器。该器件可兼容CCM、DCM以及QR多种工作模式。

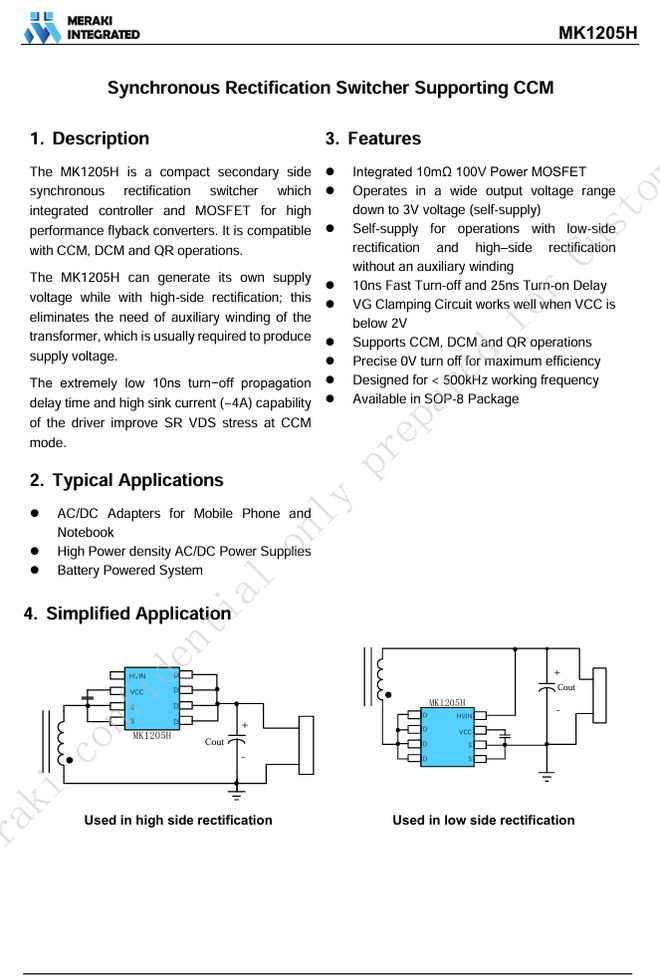

MK1205H采用高端整流架构时能自主生成供电电压，这一特性消除了传统设计中需要通过变压器辅助绕组提供供电电压的需求。此外具备极短的10ns关断传播延迟时间，以及高达4A的灌电流驱动能力，可有效改善连续导通模式下同步整流管的VDS应力。

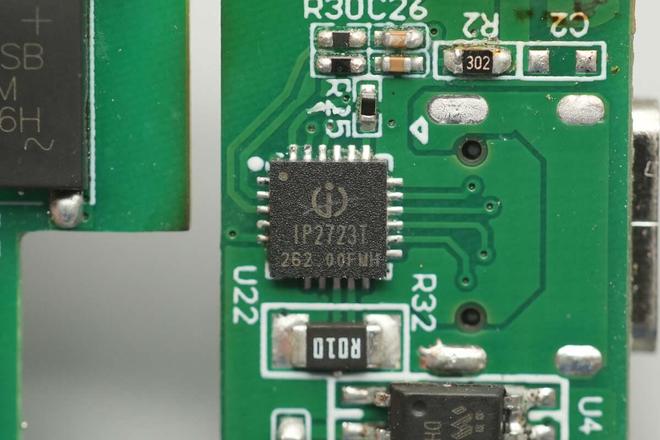

可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
睿元60W氮化镓充电器外壳双色注塑设计，表层透明以及高光亮面处理，边缘过渡圆润，看上去晶莹剔透，十分小巧精美。产品还支持60W快充，支持最新PD3.2快充标准，可以说是一款兼具颜值、便携性以及性能的产品，可以满足苹果新机用户的选购需求。
充电头网通过拆解了解到，作为一款迷你快充，产品内部PCBA模块也是经典双板堆叠设计，并采用了茂睿芯MK2789IDG+MK1205H高集成氮化镓电源方案，两款器件均集成了功率器件，大大简化了电路设计以及缩小占板面积，为60W快充实现迷你机身设计提供强力支持，同时还保证了系统效率和可靠性。
输出使用英集芯IP2723T协议芯片控制，作为市面上使用率相当高的一款产品，也是率先实现对PD3.2快充标准的升级支持。此外内部模块以及输入端均打胶处理，提升内部稳定性。
