是华顶电力研发的新型线路接地故障巡查装置，适用于不长于25公里的架空高压线路巡查单相接地故障，对接地故障点进行精确探寻定位，巡查作业时线路需停止运行。仪器能准确找到架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。
HDJK-I架空线路接地故障巡查仪，由主机、检测钳、测试线、接地针、绝缘杆及附件组成，主机与检测钳间采用无线寸彩屏，故障指向清晰明了，测试结果一目了然，主机具有语音播报功能，语音提示线路故障方向，使得现场操作更加轻松。创新的检测钳集信号发射、采集于一体，钳形结构，体积小，重量轻，挂装方便，一次挂装即可完成线路故障查找，操作简易快速，极大减轻了测试的工作强度，提高工作效率。检测钳自带非接触验电器，能检验电缆线是否带电，并发出声光报警，确保操作人员和设备的安全。仪器还具有蓝牙通讯功能，下载APP后可在手机进行测试、查看测试结果、查阅历史记录。
HDJK-I架空线路接地故障巡查仪，可进行多条线路的接地故障定位。在架空线路停运后，从线路一端开始逐段测试，由检测钳向线路施加低频高压信号并检测左右两侧电流，通过分析左右侧脉冲电流及阻抗，在主机上显示接地故障点的方向（黄色方向或红色方向）。检测钳有对应的黄色端和红色端，沿着故障点指示的方向逐段测试，在故障点前，测试结果显示故障点在其后方，在故障点后，检测结果显示故障点在其前方，从而逐段逼近故障点，确定故障位置。
1. 创新的检测钳集信号发射、采集于一体，钳形结构，挂接方便，一次挂装即可完成线路故障测试，无需分两处进行输出信号和采集信号操作，也无需断开PT，测试便捷快速，减少了作业人员，提高工作效率。
2. 检测钳带有非接触验电器，被测线路如带电发出灯光报警，同时主机会播报语音提示，确保操作人员和设备的安全。
3. 适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性多种故障。4. 特别适合有电缆分支的故障线V两档选择，满足用户不同需求。6. 短路检测能力强，可检测接地电阻为0Ω的直接短路故障。7. 大容量充电电池，充满电后可完成整条线. 检测速度快，挂接后数秒钟即可得到测试结果。9. 7寸彩屏故障指向清晰明了。10. 语音播报功能，提示故障方向。11. 蓝牙通讯功能，通讯距离可达40m，下载APP后可在手机进行测试及查看测试结果，做手持接收器使用。
功 能 架空线路接地故障查找电 源 主机：14.8V 5200mAh锂电池检测钳：3.7V 2600mAh锂电池测试方式 钳形CT
验电报警 检验被测电缆线是否带电，带电发出声光报警通讯方式 433MHz无线通讯
1 主机 输出高压、发送测试指令、接收并显示测试结果。2 接地接口 连接接地钉，提供检测钳与大地的电流回路。3 显示屏 显示工作状态及故障侧指向。4 高压接口 连接高压测试线 功能按键 开/关机，设置测试参数，查阅测试记录。
10 USB接口 上传测试数据。11 语音播报器 语音播报线路故障方向，线 绝缘杆 连接检测钳（1mX5节）。13 检测钳 挂在故障线路的沿线，发送并采集两侧电流信号，通过无线通讯将数据发送到主机。
16 充电接口 给检测钳充电。17 绝缘杆接口 用于连接绝缘杆。18 验电器 验电报警。19 检测钳天线 充电器 用于主机充电。21 充电器 用于检测钳充电。
22 高压测试线 用于连接主机与检测钳。23 接地针 用于地面连接。24 鳄鱼夹 用于钳夹接地针。25 接地线 用于连接主机和接地针。

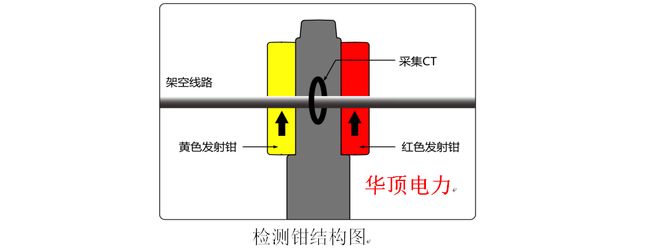

在架空线路停运后，由主机输出低频高压信号，通过检测钳左右两侧的发射钳分别向线路施加交流电压信号，检测钳中间的高灵敏电流互感器检测两侧电流幅值、相位。电流经过主机、检测钳，流经故障线路，在接地故障点入地并通过接地针返回主机。
仪器输出为高压交流信号，分布电容与故障接地电阻构成RC并联电路，通过检测线路两侧的电压、电流信号以及电压与电流之间的相位，判断出当前负载是容性还是感性负载，再通过比较左侧和右侧纯阻性阻抗的大小，从而确定接地故障点位于左侧还是右侧。

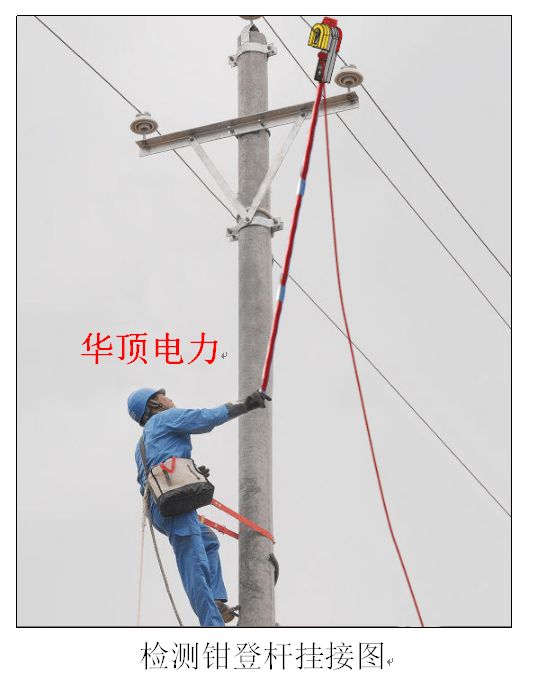

沿线路将检测钳逐段挂接在线路上，在某点指示故障点位于后方，而下一个挂接点显示故障点位于前方，据此可断定故障点位于这两个测试点之间，以此逐渐逼近故障点。
检测钳和主机开机，检测两者是否能无线通信。屏幕上无线图标呈现蓝色说明主机和钳头可以正常进行无线通信，若呈现红色，说明通信故障；接地针就近插入大地（入地深度至少30CM）， 然后将其连接到主机；

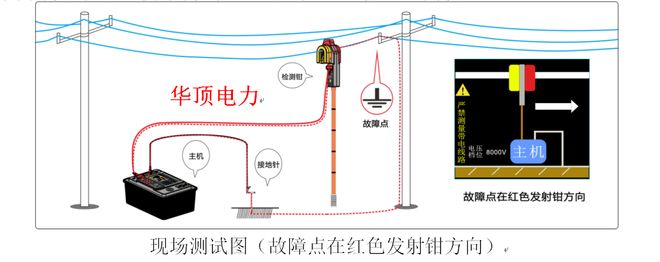

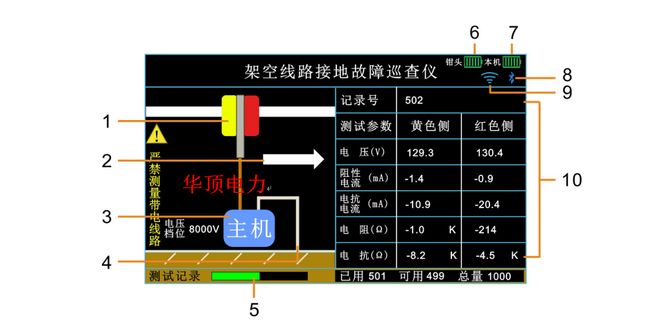

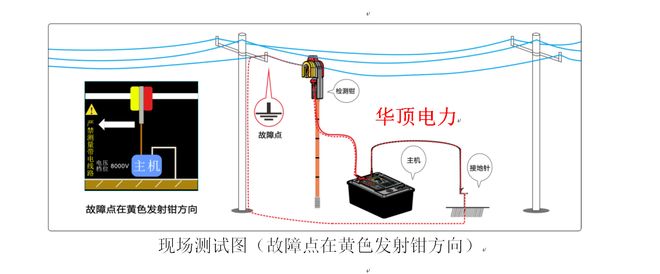

按下主机“测试”按钮，开始测试；测试完毕后如发现线路故障，主机屏幕上箭头指示出故障点方向（注意屏幕颜色与检测钳左右颜色对应），同时发出语音提示。
分段定位：1/2法分段测试，自线路中点开始测试，沿线分段，直至找到故障点。

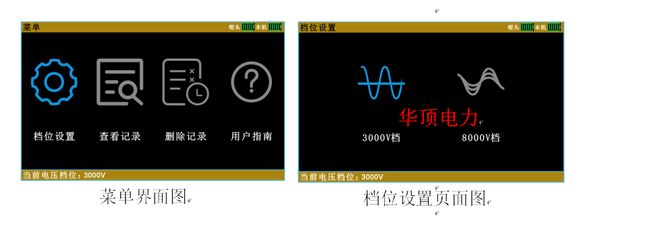

点击仪器上的菜单键进入菜单界面，如图所示。点击左、右键选择功能选项，当选择档位设置功能时，图标变蓝，再点击确定键即可进入档位设置界面，如图所示。通过点击左、右键，可以选择电压档位，最后点击确定即可选择相应的档位，同时自动返回菜单界面。

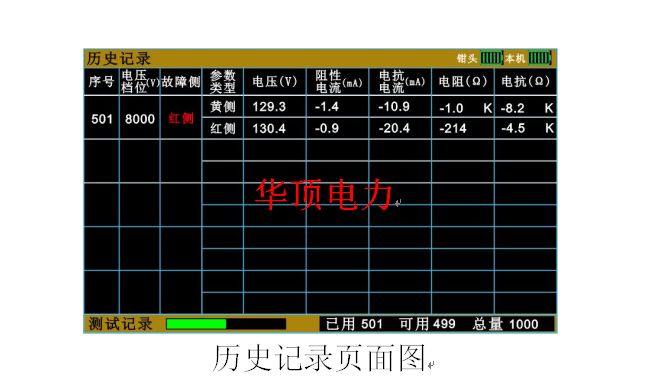

选择查看记录功能选项，点击确定后进入历史记录页面，如图所示。点击上下键即可查看上一页和下一页的记录，点击左、右键则表示查看第一页和最后一页的数据，点击取消即可返回菜单页。

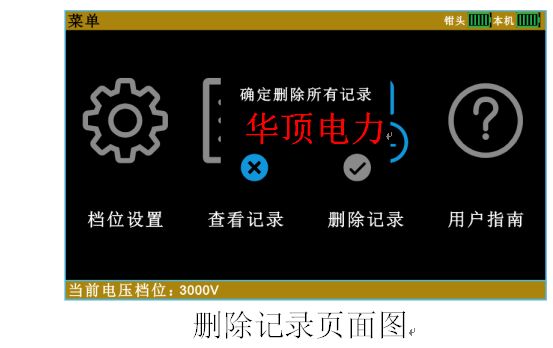

选择删除记录功能选项，点击确定便弹出确定删除历史记录提示，如图所示。点击取消即取消删除记录、点击确定即删除记录，同时返回菜单页。

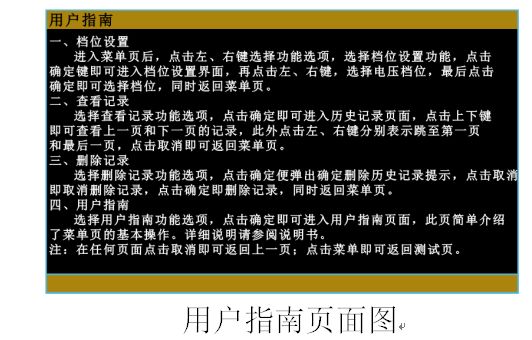

选择用户指南功能选项，点击确定后进入用户指南页面，如图所示。此页简单介绍了菜单页的基本操作。
