电容瞬态放电原理：大电流的产生机制
栏目：行业资讯 发布时间：2025-07-31
在《基于柔性探头的电容放电瞬态电流分析》一文中，我们深入探讨了测量电容放电瞬态电流的过程，但是电容是如何产生大电流的？接下来将着重介绍其中大电流的产生机制。 当外部电源对电容充电时，电介质两侧极板会聚集等量异号电荷（Q）。这种电荷分离现象本质是电介质极化响应电场的结果，其储能密度由电容值C和电压V共同决定，其公式如下 放电时，极板间电势差形成非平衡电场系统。根据静电力原理，该电场力必然驱动
在《基于柔性探头的电容放电瞬态电流分析》一文中，我们深入探讨了测量电容放电瞬态电流的过程，但是电容是如何产生大电流的？接下来将着重介绍其中大电流的产生机制。
当外部电源对电容充电时，电介质两侧极板会聚集等量异号电荷（±Q）。这种电荷分离现象本质是电介质极化响应电场的结果，其储能密度由电容值C和电压V共同决定，其公式如下
放电时，极板间电势差形成非平衡电场系统。根据静电力原理，该电场力必然驱动电荷通过外部回路定向迁移以恢复电中性。电压的初始幅值直接决定了电荷迁移的驱动力强度，这是脉冲电流峰值的根本约束条件。
回路总电阻R是制约电流幅值的核心参数，其中CBB电容器具有低等效串联电阻(ESR)，低ESR可最大限度地减少能量损失和阻抗。根据欧姆定律

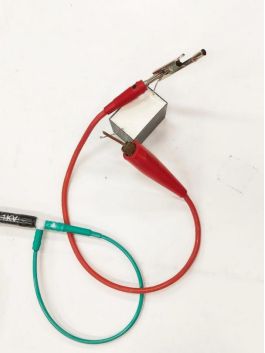

图2所示为电容连接图，连接线接上电容一边，另一边连接铜棒触碰电容，clip-around线圈套入连接线中，其中红色电容连接线可视为低阻抗路径。
可知低阻设计不仅提升电流幅值，更通过降低热能转化比例，确保能量以电磁能形式高效释放。典型案例如氙灯放电管，其等离子体通道电阻可低至0.001Ω，实现微秒级千安电流。
