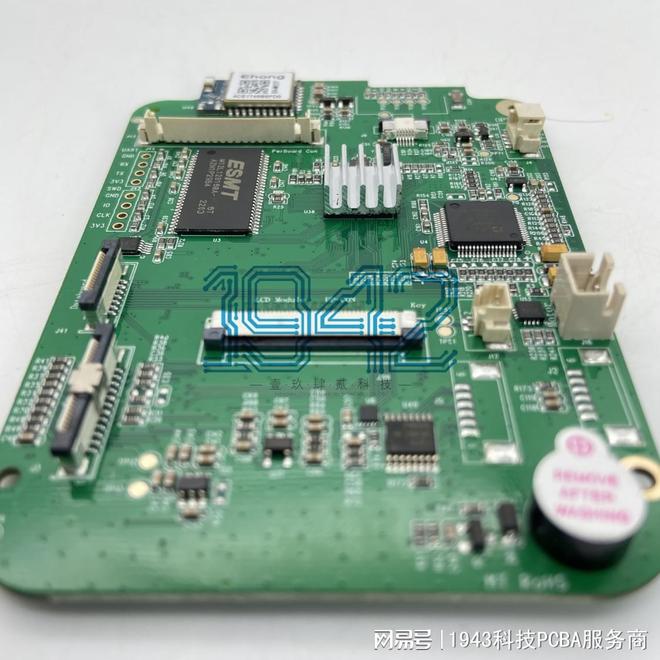

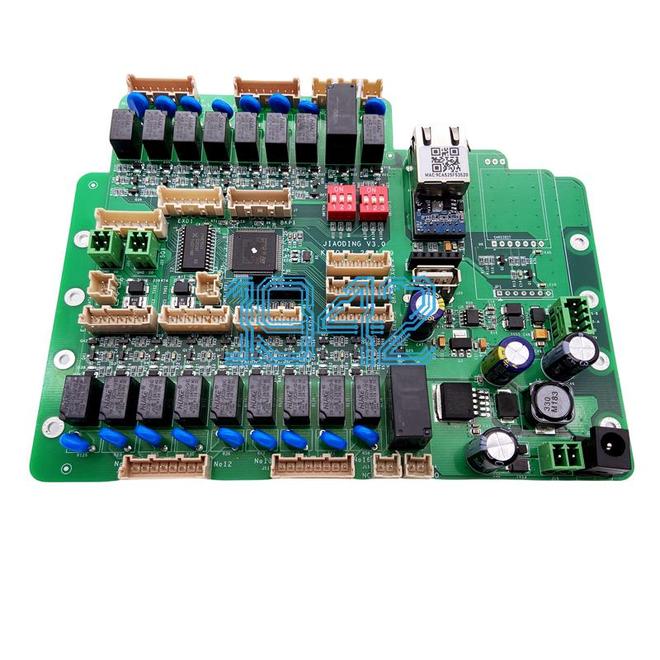

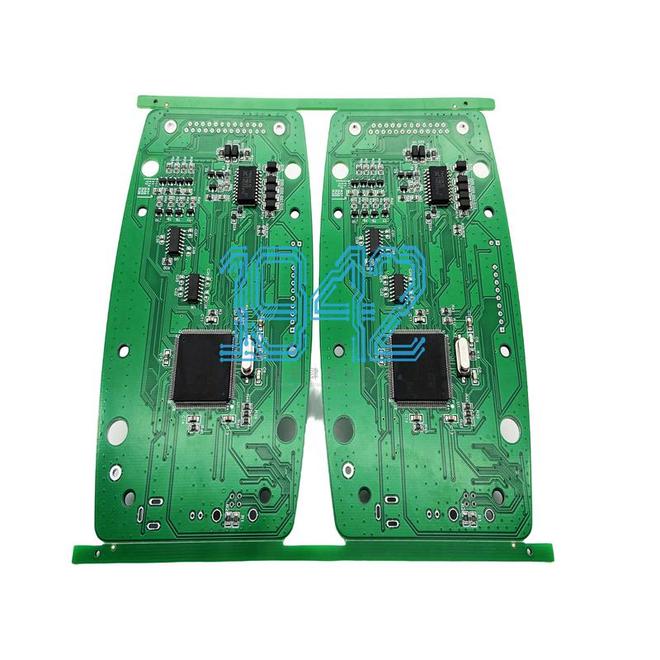

在机器人世界里，主控板PCBA就像人的大脑，指挥着机器人的一举一动。要打造一个合格的
先说说设计吧，这可是整个流程的“龙头”。设计人员得先和客户深度沟通，把客户需求摸得一清二楚，比如机器人要干啥活、动作精度要多高、工作环境咋样等等。心里有数后，才开始在电脑上用专业软件画线路板的图纸。这图纸可不能瞎画，得考虑元器件的布局、线路的走向，还得给后续生产留出方便。要是设计不合理，那后面生产出来的PCBA可能就“歇菜”了，机器人也别想正常动弹。
接着是制造线路板。先把绝缘的基材准备好，通常是环氧玻璃布板，也就是FR-4板材。然后在上面用化学方法镀上一层薄薄的铜箔，这铜箔就是用来“画”线路的“画布”。接下来，用激光或者化学腐蚀的方式，把设计好的线路图案“刻”在铜箔上，线路的粗细、间距都得精准控制，差一点都不行，要是线路连错了或者断了，那电流就没法按正确路径流动，机器人肯定“懵圈”。
元器件采购也马虎不得。市场上元器件种类繁多、质量参差不齐。采购员得练就一双“火眼金睛”，从众多供应商里挑出靠谱的。买回来的元器件，还得严格检验，外观不能有瑕疵，性能参数也得达标。就拿电阻来说，阻值偏差得在允许范围内，电容的耐压、容量也得符合要求，不然一旦焊到板上出问题，那可就“后悔莫及”了。
然后进入PCBA的核心加工环节。先说表面贴装技术SMT贴片，得先把锡膏均匀地涂到线路板的焊盘上，这锡膏就像“胶水”，能把元器件粘到板上。涂锡膏得用钢网，钢网孔的大小和位置决定了锡膏的量和位置。涂完锡膏，就把表面贴装元器件放到飞达上，贴片机头就像一个个灵活的“手臂”，快速准确地把元器件抓起来，按预定位置贴到线路板上。这贴片精度可得高，要是贴偏了，焊接后就可能出现虚焊、短路等问题。贴好后，线路板得进回流焊炉“洗个热水澡”，在高温下锡膏熔化，把元器件和线路板紧紧“抱”在一起。
插装元器件也不能忽视。像一些大的电解电容、晶体管啥的，得手工或者用插件机插到线路板上对应孔里，插的时候得注意方向和位置，不然焊接后就白忙活了。插好后，线路板进波峰焊机，底部的引脚在熔融焊料里“打个滚”，焊点就形成了。
生产出来的PCBA得好好清洗，把焊接时残留的助焊剂、松香等脏东西洗掉，不然这些东西时间长了可能会腐蚀线路板，影响使用寿命。清洗一般用水清洗或者半水清洗工艺，洗完后线路板得烘干，确保干干净净、整整齐齐。
最后就是至关重要的测试环节了。先用在线测试（ICT）给PCBA“做个体检”，检查元器件焊接得牢不牢、线路通不通、参数漂不漂。再进行功能测试（FCT），给PCBA输入各种信号，模拟机器人工作场景，看它能不能正确“回应”。比如给控制电机的PCBA发个指令，看电机转速、方向对不对。要是测试不过关，那得赶紧找原因、修修补补，直到完全合格。
生产机器人主控板PCBA，每个环节都得严谨细致，一点都不能马虎，这样才能保证机器人“大脑”灵光，让机器人在各个场景下都能稳定可靠地发挥功用。
因设备、物料、生产工艺等不同因素，内容仅供参考。了解更多机器人PCBA加工知识，欢迎访问深圳PCBA加工厂-1943科技。
