在现代电子制造业中，印刷电路板组装(PCBA)的质量直接决定了电子产品的性能和可靠性。随着电子产品向小型化、高密度化发展，PCBA检测技术的重要性日益凸显。本文将全面介绍PCBA检测的主要方法、技术特点及其在电子制造中的应用价值。

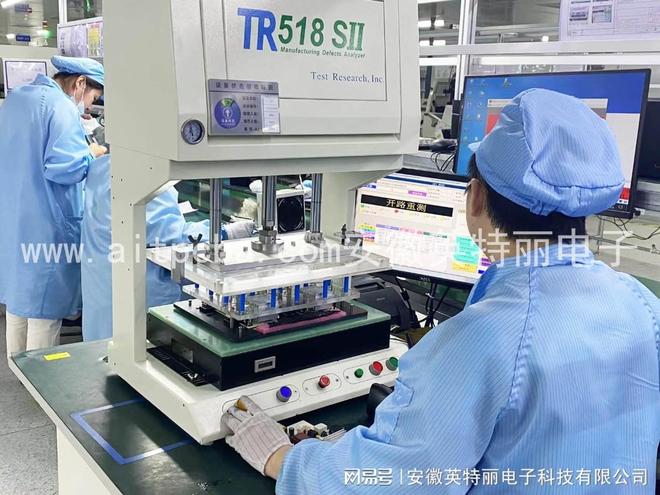

PCBA检测的重要性PCBA(Printed Circuit Board Assembly)是指将各种电子元器件焊接到印刷电路板(PCB)上形成的完整电路组件。作为电子产品的核心部件，PCBA的质量缺陷可能导致产品功能失效、性能下降甚至安全隐患。据统计，电子产品约60%的质量问题源于PCBA环节，这使得PCBA检测成为电子制造过程中不可或缺的质量控制环节。有效的PCBA检测能够：及时发现焊接缺陷和元器件错件问题降低产品返修率和售后维修成本提高生产良率和生产效率保障产品长期可靠性和品牌声誉主要PCBA检测技术1. 目视检查(MVI)目视检查是最基础也是最经济的PCBA检测方法，主要依靠操作人员或放大设备进行视觉检查。现代制造业中，人工目检通常作为辅助手段，用于抽检或配合其他检测方法使用。优点：成本低，灵活性高，能够发现明显的装配错误和外观缺陷。局限：效率低，易受主观因素影响，难以检测微小缺陷和隐藏焊点。2. 自动光学检测(AOI)AOI(Automated Optical Inspection)系统通过高分辨率摄像头获取PCBA图像，利用图像处理算法与标准图像比对，自动识别焊接缺陷和装配错误。技术特点：可检测元器件缺失、错件、极性反、焊锡桥接、虚焊等多种缺陷检测速度快，适合大批量生产可存储检测数据用于质量追溯和分析应用场景：主要应用于回流焊后的检测环节，部分高精度系统也可用于焊前元器件位置检查。3. X射线检测(AXI)对于具有隐藏焊点(如BGA、QFN等封装)的PCBA，X射线检测成为必不可少的检测手段。AXI(Automated X-ray Inspection)通过X射线穿透PCBA，获取内部结构图像进行分析。技术优势：可检测BGA焊球的桥接、空洞、位移等不可见缺陷能够量化焊锡量并评估焊接质量对高密度组装板检测效果显著发展趋势：现代AXI系统正向3D成像、高分辨率、智能化分析方向发展，检测精度和效率持续提升。4. 在线测试(ICT)在线测试(In-Circuit Test)通过测试探针接触PCBA上的测试点，对元器件参数和电路功能进行电气测量。检测能力：元器件值测量(电阻、电容、电感等)半导体器件极性检测电路短路/开路测试基本功能验证应用特点：ICT适合大批量标准化产品的全面检测，但测试夹具成本高，开发周期较长。5. 功能测试(FCT)功能测试(Functional Circuit Test)通过模拟产品实际工作条件，验证PCBA的整体功能性能。测试内容：电源系统测试信号完整性测试通信接口测试整体功能验证
