电容让交流电通过的同时对交流电流存在着阻碍作用，就同电阻阻碍电流一样，所以在大多数的电路分析中，可以将电容在电路中的作用当作一个“特殊”电阻来等效理解，称为容抗。 在交流电的频率不同和电容器容量大小不同的情况下，电容器对交流电的阻碍作用容抗也不同。 电容器的容抗用XC表示，容抗XC的大小由下列公式计算(通过这一计算公式可以更为全面地理解容抗与频率、容量之间的关系)： CQ9电子官方网站
电容让交流电通过的同时对交流电流存在着阻碍作用，就同电阻阻碍电流一样，所以在大多数的电路分析中，可以将电容在电路中的作用当作一个“特殊”电阻来等效理解，称为容抗。
在交流电的频率不同和电容器容量大小不同的情况下，电容器对交流电的阻碍作用容抗也不同。
电容器的容抗用XC表示，容抗XC的大小由下列公式计算(通过这一计算公式可以更为全面地理解容抗与频率、容量之间的关系)：
式中：为常数;f为交流信号的频率，单位为Hz(赫兹);C为电容器的容量，单位为F(法拉)。

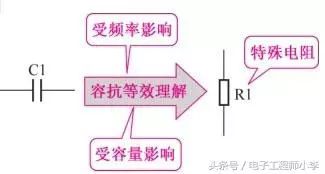

根据上述内容可以将电容等效成一个“电阻”(当然是一个受频率高低、容量大小影响的特殊电阻)，如图1-30所示，这时可以用分析电阻电路的一套方法来理解电容电路的工作原理，这是电路分析中常用的等效理解方法。等效理解的目的是为了方便电路分析和对工作原理的理解。
容抗与频率、容量相关。图1-31所示是频率一定时容抗与容量之间关系的示意图。
