并联补偿所需电容的计算公式是：C＝P/2πfU2(tgφ1－tgφ) 式中：P－电源向负载供电的有功功率，单位是瓦； U－系统电压，单位是伏； F－系统频率，单位是赫；φ1－并联电容之前，负载的阻抗角；φ－并联电容之后，系统的阻抗角； C－补偿电容，单位是法。
进口电容的标识,基本单位,单位换算关系 1单位：基本单位为P，辅助单位有G，M，N。
068μF有的电容器用数码表示，数码前2位为电容两有效数字，第3位有效数字后面“零的”个数。
如222K=2200PF+10%，应特别注意不要将Ｊ、Ｋ、Ｍ与我国电阻器标志相混，更不要把电容器误为电阻器。
常用贴片电阻阻值速查表说明:现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。
我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY —些小巧精悍功能各异的小物件。
可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查,本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。
――小c电子下面列出了常用的5%和1%精度贴片电阻的标称值和换算值,仅供大家使用时参考。
电阻阻值换算关系Q = Qk = k Q = 1,000 QM = M Q = 1,000,000 Q微型贴片电阻上的代码一般标为3位数或4位数的,3位数精度为5%, 4位数的精度为1%,请大家根据精度要求挑选合适的代码类型。
5、这里T1和T2指的是K度即开尔文温度，K度=273.15(绝对温度)+摄氏度；
5、这里t和T指的是K度即开尔文温度，K度=273.15(绝对温度)+摄氏度；
(2)以pF為單位：第一位數與第二位數代表電容數值，第三個數字代表10的次方，亦即數值後面0的個數。
例如電容容量標示為104者，代表10後面有四個0，亦即100000pF。
以上關係可以表示為1uF=103nF=106pF其中：1法拉=103毫法=106微法=109纳法=1012皮法字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10102PF=1000PF 224表示22104PF=0.22 uF1.串联公式少一括号：C = C1*C2/(C1 + C2)2.并联耐压数值按最小的计算，木桶原理串联分压比—— V1 = C2/(C1 + C2)*V ........电容越大分得电压越小，交流直流条件下均如此并联分流比—— I1 = C1/(C1 + C2)*I ........电容越大通过的电流越大，当然，这是交流条件下作者:不详来源:网上收集更新日期：2009-4-9 阅读次数： 8890电阻(1)、电阻单位为欧姆,符号为”Ω”.(2)、单位换算:1MΩ=1000 KΩ=1000000 Ω(3)、电阻又分为一般电阻与精密电阻两类，其主要区别为零件误差值及零件表面之表示码位元数不同。
常用贴片电阻阻值速对表说明：此刻的电子产品正在小而精的方向发展，好多大规模类电子产品都是使用贴片电阻，来减小产品的整体体积。
我们作为电子喜好者也是常常接触到高精尖的电子产品，有的时候也要自已 DIY一些小巧干练功能各异的小物品。
但是好多人对贴片电阻的表记数据不是很认识，电阻小切不好丈量，为解决部分人员对贴片电阻表记的不解，也为大家此后的方便速查，自己经过各种书本参照，特制作出该速查文档用于电子喜好者速查贴片电阻值。
希望大家喜爱，本 word文档只在《数码之家》论坛发布，转载请说明出处。
下边列出了常用的 5%和1%精度贴片电阻的标称值和换算值，仅供大家使用时参照。
Ω=Ωk=k Ω=1,000 ΩM=M Ω=1,000.000 Ω微型贴片电阻上的代码一般为 3位数或 4位数的， 3位数精度为 5%，4位数的精度为 1%，请大家依据精度要求精选适合的代码种类。
常用贴片电阻阻值速查表说明:现在的电子产品正在向小而精的方向发展,很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。
我们作为电子爱好者也是经常接触到高精尖的电子产品,有时候也要自己 DIY 一些小巧精悍功能各异的小物件。
可是很多人对贴片电阻的标识数据不是很了解,电阻小且不好测量, 为解决部分人员对贴片电阻标识的不解,也为大家以后方便速查, 本人通过各种电子书籍参考, 特制作出该速查文档用于电子爱好者速查贴片电阻阻值。
——小 c 电子下面列出了常用的 5%和 1%精度贴片电阻的标称值和换算值,仅供大家使用时参考。
电阻阻值换算关系Ω= Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω微型贴片电阻上的代码一般标为 3位数或 4位数的, 3位数精度为 5%, 4位数的精度为 1%,请大家根据精度要求挑选合适的代码类型。
E24系列：常用精度5%,1%的贴片电阻 范围（单位：Ω ） 100Ω ～1kΩ 1kΩ ～10kΩ 10kΩ ～100kΩ 实际 3位 4位 实际 3位 4位 实际 3位 4位 值 标 标注 值 标 标注 值 标 标注 100Ω 101 100R 1kΩ 102 1001 10kΩ 103 1002 110Ω 111 110R 1.1kΩ 112 1101 11kΩ 113 1102 120Ω 121 120R 1.2kΩ 122 1201 12kΩ 123 1202 130Ω 131 130R 1.3kΩ 132 1301 13kΩ 133 1302 150Ω 151 150R 1.5kΩ 152 1501 15kΩ 153 1502 160Ω 161 160R 1.6kΩ 162 1601 16kΩ 163 1602 180Ω 181 180R 1.8kΩ 182 1801 18kΩ 183 1802 200Ω 201 200R 2kΩ 202 2001 20kΩ 203 2002 220Ω 221 220R 2.2kΩ 222 2201 22kΩ 223 2202 240Ω 241 240R 2.4kΩ 242 2401 24kΩ 243 2402 270Ω 271 270R 2.7kΩ 272 2701 27kΩ 273 2702 300Ω 301 300R 3kΩ 302 3001 30kΩ 303 3002 330Ω 331 330R 3.3kΩ 332 3301 33kΩ 333 3302 360Ω 361 360R 3.6kΩ 362 3601 36kΩ 363 3602 390Ω 391 390R 3.9kபைடு நூலகம் 392 3901 39kΩ 393 3902 430Ω 431 430R 4.3kΩ 432 4301 43kΩ 433 4302 470Ω 471 470R 4.7kΩ 472 4701 47kΩ 473 4702 510Ω 511 510R 5.1kΩ 512 5101 51kΩ 513 5102 560Ω 561 560R 5.6kΩ 562 5601 56kΩ 563 5602 620Ω 621 620R 6.2kΩ 622 6201 62kΩ 623 6202 680Ω 681 680R 6.8kΩ 682 6801 68kΩ 683 6802 750Ω 751 750R 7.5kΩ 752 7501 75kΩ 753 7502 820Ω 821 820R 8.2kΩ 822 8201 82kΩ 823 8202 910Ω 911 910R 9.1kΩ 912 9101 91kΩ 913 9102

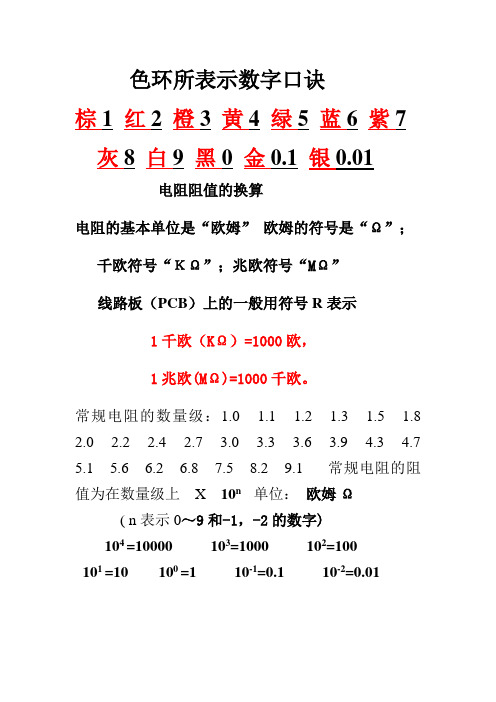

色环所表示数字口诀棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金0.1 银0.01电阻阻值的换算电阻的基本单位是“欧姆”欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”线路板（PCB）上的一般用符号R表示1千欧（KΩ）=1000欧，1兆欧(MΩ)=1000千欧。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100104Ω=1MΩ误差为1﹪，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140100Ω=140Ω，误差为1﹪。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
