阻容降压电路原理图讲解
栏目：行业资讯 发布时间：2025-04-07
电容可以通过交流，但是并不是无任何阻碍的流过，电容对电流的阻碍被称为容抗。 CQ9电子平台 CQ9电子在线官网 CQ9电子平台 CQ9电子在线官网 以LED为例，其典型工作电流为20mA，市电是50Hz的正弦交流信号，如果忽略负载的电压，则由市电提供的电流可以近似计算为UC2πf=220C23.1415950=20mA，这样可以算出电容C大概为0.289uF。从电流与电压的公式中，我们可
电容可以通过交流，但是并不是无任何阻碍的流过，电容对电流的阻碍被称为容抗。
以LED为例，其典型工作电流为20mA，市电是50Hz的正弦交流信号，如果忽略负载的电压，则由市电提供的电流可以近似计算为UC2πf=220C23.1415950=20mA，这样可以算出电容C大概为0.289uF。从电流与电压的公式中，我们可以知道，电容越大，电流也越大。
需要注意的是，在计算中，我们忽略了负载的压降，如果考虑压降，实际电容值应该更大一点,可以选用两个0.1uF/630V的电容相并。

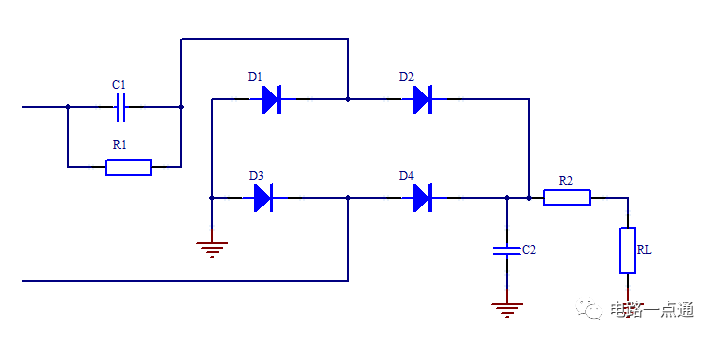

要特别注意的是，C2也是非常重要的，很多人在设计时会忽略，在开关闭合瞬间，C1相当于短路。
C2两端的电压不能突变，这样市电通过C1之后，向C2充电。负载RL的瞬间电压不至于太高。
