同一个电阻元件在通以直流和交流电时测得的电阻值是不相同的。在高频交流下，须考虑电阻元件的引线的影响，其等效电路如图1所示，图中R为理想电阻。由图可知此元件在频率f下的等效阻抗为
0、C0有关。这表明当L0、C0不可忽略时，在交流下测此电阻元件的电阻值，得到的将是Re而非R值

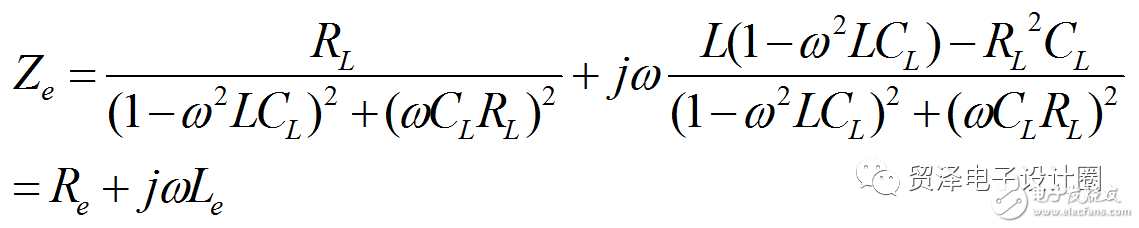

L。一般情况下RL和CL的影响很小。电感元件接于直流并达到稳态时，可视为电阻；若接于低频交流电路则可视为理想电感L和损耗电阻RL的串联；在高频时其等效电路如图2所示。比较图1和图 2可知二者实际上是相同的，电感元件的高频等效阻抗可参照式 1来确定

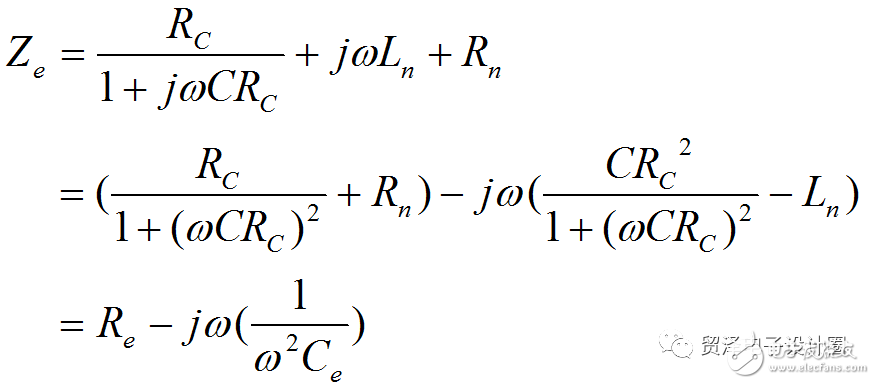

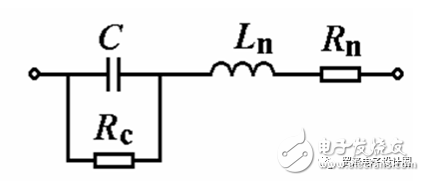

n，因此电容元件等效电路如图 3所示。图中C是元件的固有电容，Rc是介质损耗的等效电阻。等效阻抗为
e分别为电容元件的等效电阻和等效电容， 由于一般介质损耗甚小可忽略(即Rc)，Ce可表示为
e、Ce；由于电阻、电容和电感的实际阻抗随环境以及工作频率的变化而变，因此，在阻抗测量中应尽量按实际工作条件(尤其是工作频率)进行，否则，测得的结果将会有很大的误差，甚至是错误的结果。

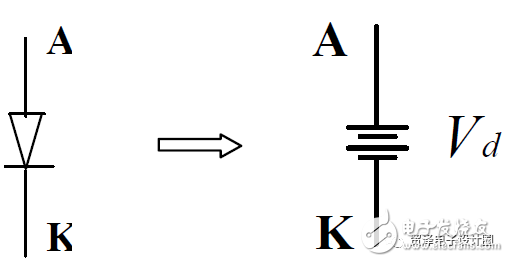

二极管正向导通时可用一电压降等效，该电压与温度和所流过的电流有关，温度升高，该电压变小；电流增加，该电压增加。详细的关系曲线可从制造商的手册中获得。

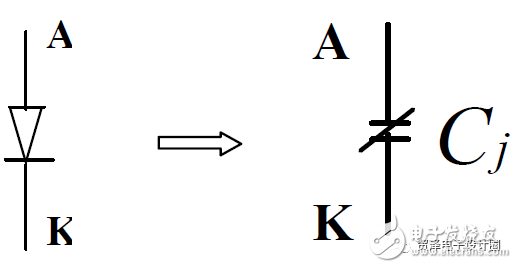

二极管反向截止时可用一电容等效，其容量与所加的反向电压、环境温度等有关，大小可从制造商的手册中获得。

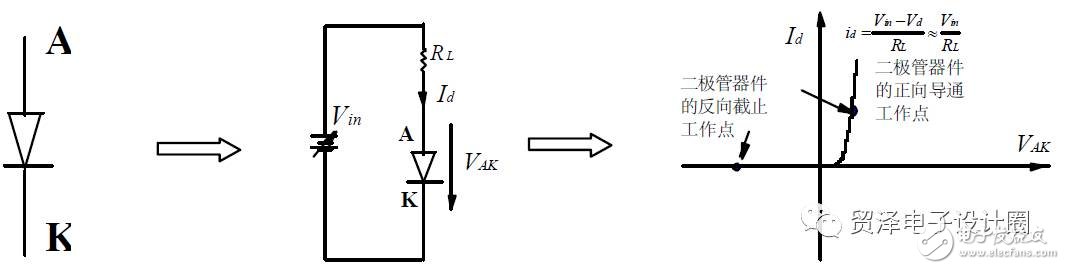

（1）：功率二极管稳态时的电流/电压曲线）：说明：二极管正向导通时的稳态工作点：
而Vd对于不同的二极管，其范围为 0.35V~2V。二极管反向截止时的稳态工作点： I
in（3）：稳态特性总结：-- 是一单向导电器件（无正向阻断能力）；-- 为不可控器件，由其两断电压的极性控制通断，无其它外部控制；-- 普通二极管的功率容量很大，但频率很低；
-- 器件的正向电流额定是用它的平均值来标称的；只要实际的电流平均值没有超过其额定值，保证散热没问题，则器件就是安全的；

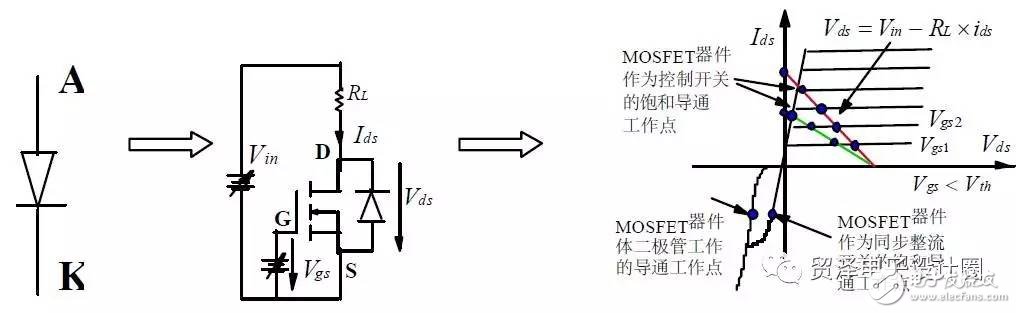

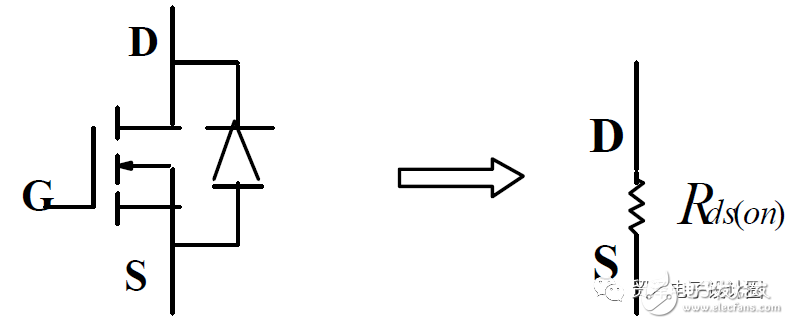

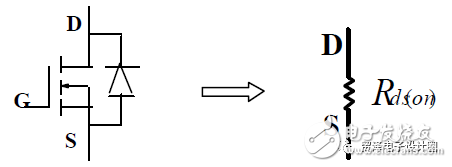

（2）：说明：功率 MOSFET 正向导通时可用一电阻等效，该电阻与温度有关，温度升高，该电阻变大；它还与门极驱动电压的大小有关，驱动电压升高，该电阻变小。详细的关系曲线可从制造商的手册中获得。

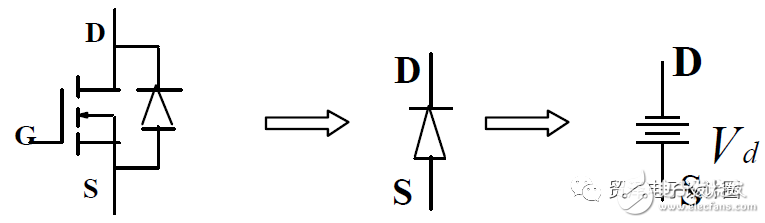

（2）：说明：即内部二极管的等效电路，可用一电压降等效，此二极管为MOSFET 的体二极管，多数情况下，因其特性很差，要避免使用。
功率 MOSFET 在门级控制下的反向导通，也可用一电阻等效，该电阻与温度有关，温度升高，该电阻变大；它还与门极驱动电压的大小有关，驱动电压升高，该电阻变小。详细的关系曲线可从制造商的手册中获得。此工作状态称为MOSFET 的同步整流工作，是低压大电流输出开关电源中非常重要的一种工作状态。

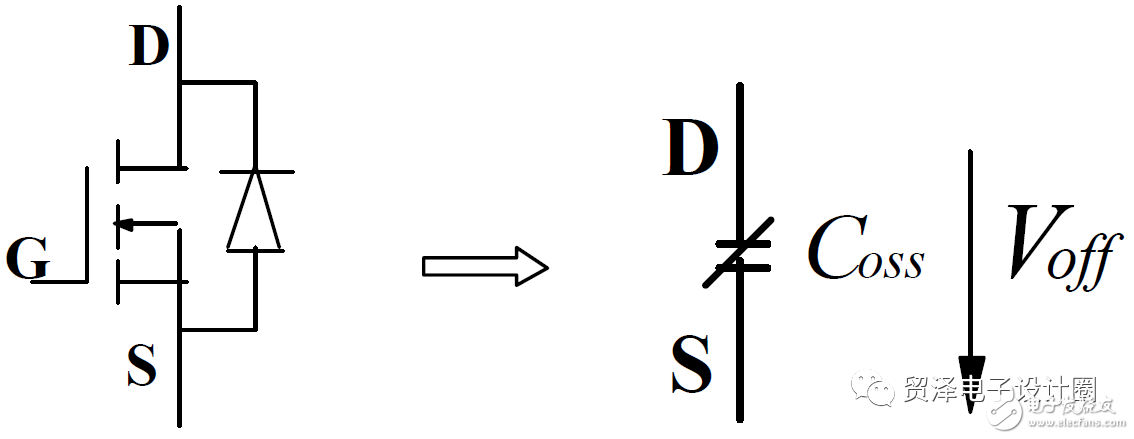

（2）：说明：功率 MOSFET 正向截止时可用一电容等效，其容量与所加的正向电压、环境温度等有关，大小可从制造商的手册中获得。
Vth时，器件处于导通状态；器件的通态电阻与Vgs有关，Vgs大，通态电阻小；多数器件的Vgs为 12V-15V ，额定值为+-30V；
-- 器件的漏极电流额定是用它的有效值或平均值来标称的；只要实际的漏极电流有效值没有超过其额定值，保证散热没问题，则器件就是安全的；
-- 目前的 Logic-Level的功率 MOSFET，其Vgs只要 5V，便可保证漏源通态电阻很小；
-- 器件的同步整流工作状态已变得愈来愈广泛，原因是它的通态电阻非常小（目前最小的为2-4 毫欧），在低压大电流输出的DC/DC 中已是最关键的器件；
