随着电子产品向高速、高频、小型化的方向发展，多层PCB板已经成为了电子产品中常见的一种电路板。然而，由于多层PCB板的复杂性，对多层PCB板进行有效的阻抗测试显得尤为重要。多层PCB板的阻抗测试是确保电路性能和信号完整性的关键步骤，下面造物数科小编就为大家具体介绍下。

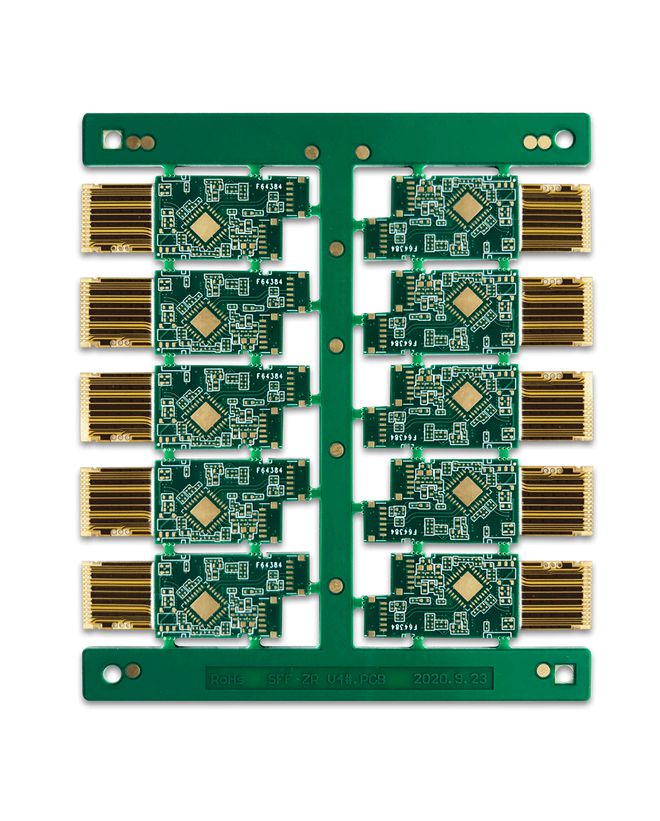

原理：通过在PCB板上发送一个快速上升沿的脉冲信号，并测量反射回来的信号，根据反射信号的时间和幅度分析传输线上的阻抗变化情况。
特点：TDR设备能够提供阻抗不连续点的位置和大小，非常适合于检测开路、短路、阻抗不匹配等问题。
原理：通过测量PCB板上某一段线路的等效串联电阻，来推算出整个线路的阻抗特性。
原理：通过测量PCB板上某一段线路的S参数(包括插入损耗、反射系数等)，来推算出整个线路的阻抗特性。
特点：可以对整条线路进行阻抗测试，准确性较高，但需要专门的测试仪器和设备，如矢量网络分析仪。
原理：通过特制的测试夹具将PCB板的特定区域固定，然后使用阻抗仪器进行测量。
原理：使用矢量网络分析仪(VNA)发射已知频率的连续波信号，并测量入射波与反射波之间的关系，计算出驻波比。理想的完全匹配状况下，驻波比为1;阻抗不匹配时，驻波比大于1。
原理：一种非接触式的阻抗测量方法，使用可编程的机械臂搭载微小探针，直接在PCB的测试点上进行阻抗测量。
特点：特别适用于未装配元件的裸板测试，灵活性高，能适应各种复杂的PCB布局，但设备成本相对较高，且对测试环境要求严格。
原理：电感、电容、电阻表(LCR表)主要用于测量单个元件的参数，但在某些情况下，也可以用于测量PCB上的部分阻抗特性。
特点：对于简单的电路结构，通过适当的计算和校准，LCR表可以在一定程度上评估PCB的阻抗情况，但对于复杂传输线的精确阻抗测试则不太适用。

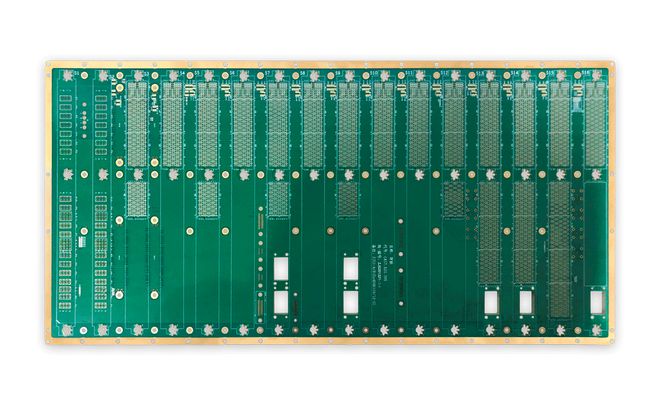

1、确定测试目标：根据产品的实际需求，确定需要进行阻抗测试的线、选择合适的测试方法：根据测试目标的特点，如线路长度、测试精度要求等，选择合适的阻抗测试方法。
3、准备测试仪器和设备：根据所选的测试方法，准备相应的测试仪器和设备，如TDR测试仪、矢量网络分析仪等。
4、测试环境准备：确保测试环境的洁净与仪器的稳定性。测试前，应对PCB板进行必要的清洁处理，避免杂质影响测试结果。同时，维持室内温度和湿度的恒定。
5、测试设置：根据具体的测试方法，进行仪器的设置。如采用TDR测试法，需要将探头连接至待测线路，并设置适当的脉冲宽度与信号强度。
6、进行阻抗测试：按照所选的测试方法，对PCB板进行阻抗测试。在测试过程中，需要注意保持测试仪器和设备的精度和稳定性，以确保测试结果的准确性。对于时域反射仪，需观测反射波形的变化，记录关键节点的阻抗值;对于网络分析仪，则需采集S参数并进行阻抗换算。
7、数据分析与记录：测试结束后，将测得的数据进行分析，判断是否符合设计要求。同时，做好数据记录，为后续的质量控制与改进提供依据。若发现阻抗异常，应进一步检查PCB板的工艺流程或设计环节，以排除问题。
通过以上介绍可以知道，多层PCB板的阻抗测试需要根据测试目标的特点选择合适的测试方法，并严格按照测试步骤进行操作，以确保测试结果的准确性和可靠性。
