电容6大特性参数你知道几个？
栏目：行业资讯 发布时间：2024-10-05
电容是我们电子电路设计中最常用的元件之一，除了基本的电容容值之外，电容还有其他6大参数，你知道几个呢？本文章介绍MLCC陶瓷电容6大特性参数。 这是一个非常重要的参数，指的是电容值会随着加在两端的有效电压升高而降低。换句话说，电压越高，有效容值越低。 理想的电容随着频率增加它的阻抗越来越小，但是实际电容有ESR和ESL的存在（等效串联电阻和等效串联电感），它的阻抗会在一定的频率出现转折点，
电容是我们电子电路设计中最常用的元件之一，除了基本的电容容值之外，电容还有其他6大参数，你知道几个呢？本文章介绍MLCC陶瓷电容6大特性参数。

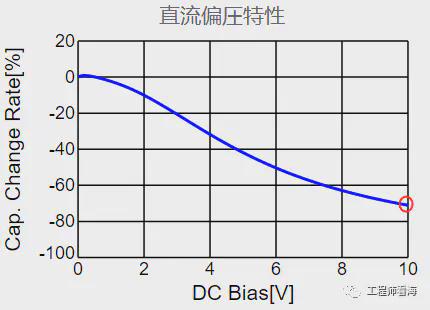

这是一个非常重要的参数，指的是电容值会随着加在两端的有效电压升高而降低。换句话说，电压越高，有效容值越低。

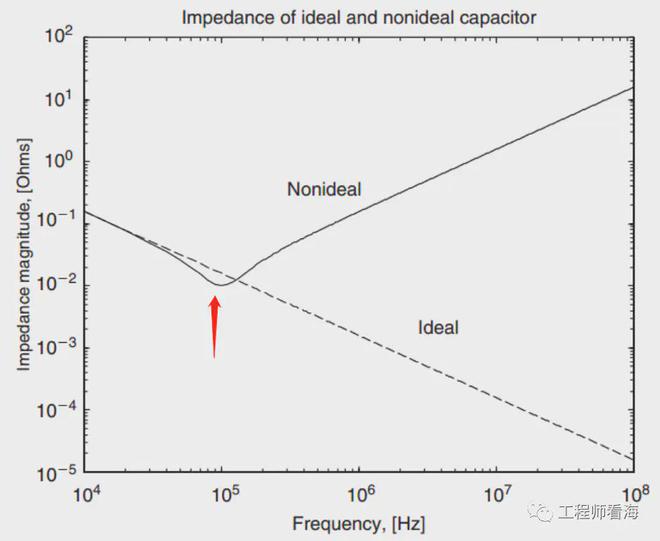

理想的电容随着频率增加它的阻抗越来越小，但是实际电容有ESR和ESL的存在（等效串联电阻和等效串联电感），它的阻抗会在一定的频率出现转折点，阻抗反而随着频率的增加而增加。

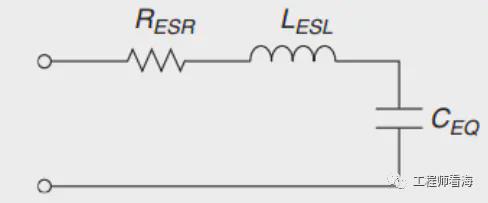

由于ESL和ESR的存在，实际的电容在低频处呈现容性，在高频处呈现感性。在转折点处，容抗刚好等于感抗。我们通常所说的小电容高频特性好，指的就是这个转折频率点好要一些，这也是个非常重要的参数！

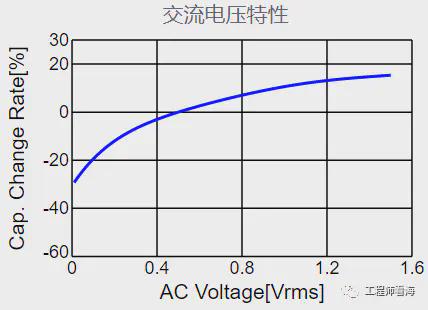

电容的有效值也会随着交流电压的频率变化而变化，只是变化的程度没有DC特性那么大。

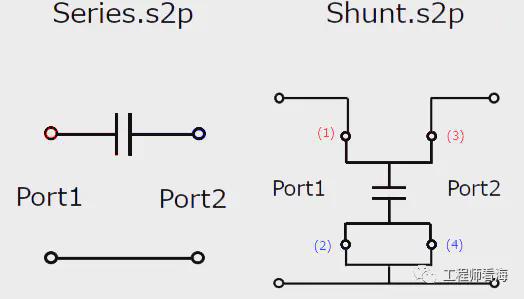

在一般的电路设计中，很少用到S参数，S参数在PDN仿真中有重要作用。需要说明的是，电容有串联隔直流和并联旁路两种作用，在仿真时可千万不要搞错了。
这类参数描述的是电容采用的电介质材料类别，温度特性以及误差等参数，是电容稳定性的一种表现。
美国电工协会EIA标准把MLCC不同介质材料的按稳定性分为三类：超稳定级COG或NPO；稳定级X7R；能用级Y5V
