8031的偏置电流典型为0.45uA，而且运放负输入端的偏置电流对电容C1充电、放电时的影响是刚好相反的，基本应该可以抵消影响；运放负输入端的偏置电流会微弱影响反转比较电平，由于正负半周影响基本抵消，且R3/R4电阻都不大，影响应该可以忽略
AD8031的输入引脚电容为1.6pf，影响可忽略，且此电容应该是降低频率的

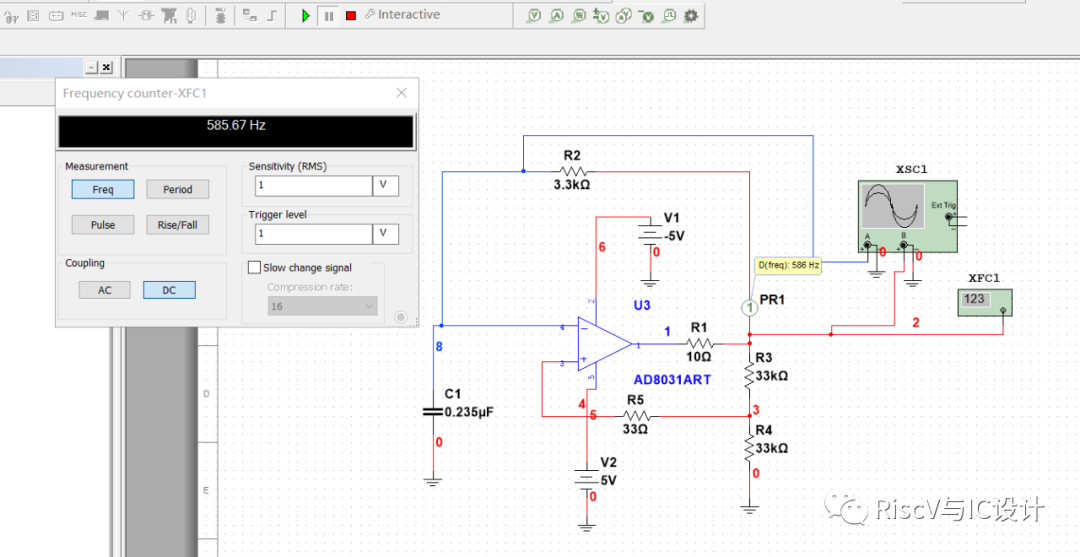

AD8031的有限输入阻抗，此会使等效的R2降低，会增加频率！这应该是主要原因，查AD8031输入阻抗如下：
AD8031的有限输入阻抗的原因，怎么验证？我们可以把R2减小10倍，这样AD8031的有限输入阻抗的影响就应该减小：

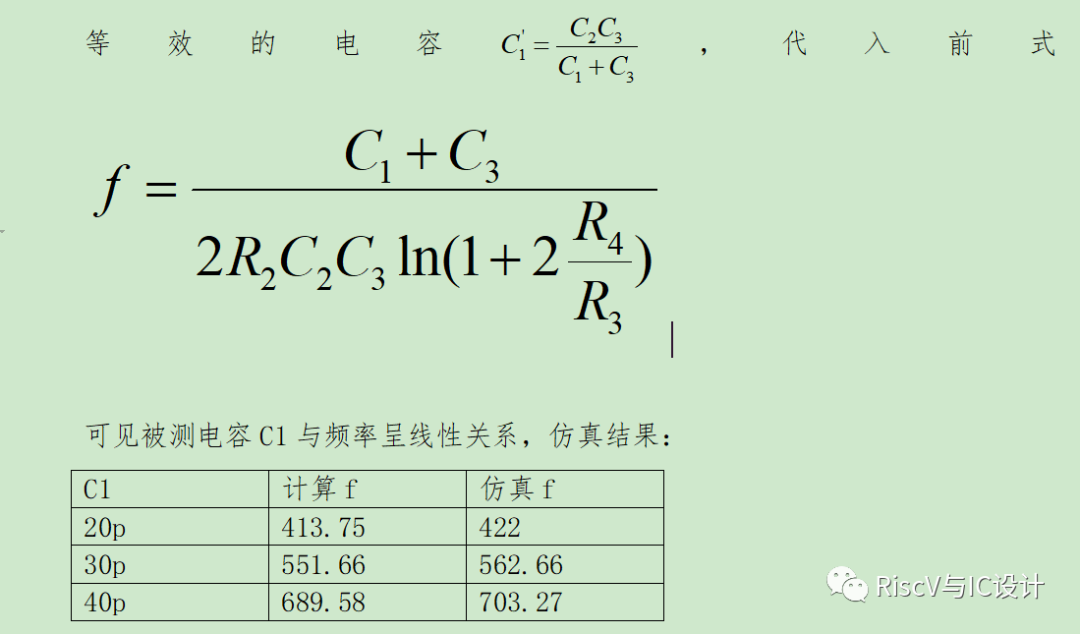

此电路有个缺点：被测电容与频率f不是线性关系，是倒数关系，后续处理不是很方便，能否使用电路将C与f关系改为线性？

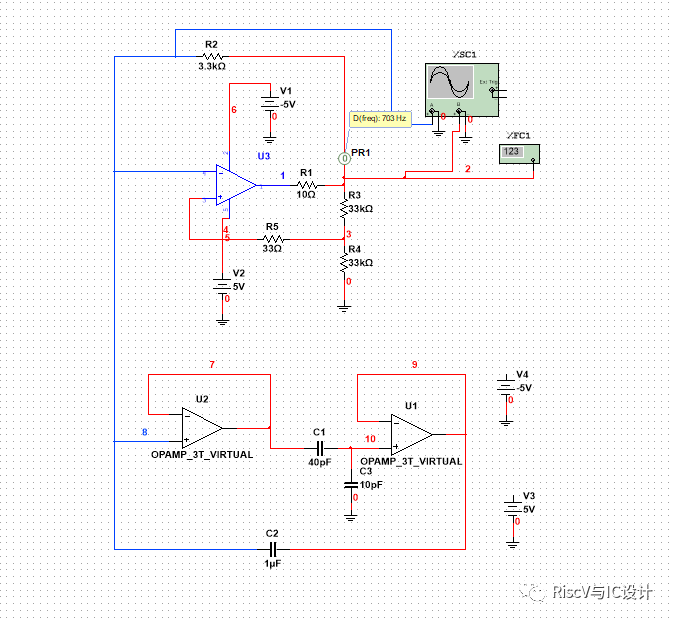

大家可能注意到了，U2/U1用的是理想运放模型，没有用实际运放模型，实际运放的选择对测试精度影响很大，原因：
1）实际普通运放的带容性负载能力很差，一般就几十pf,必须要扩载才能使用，这个以后再说
2）以上电路只是原理性电路，U1的实际电路是不能这么接的，肯导致U1输出限幅，因为U1的正端输入没有直流通路，在偏置电流作用下，迟早会限幅的
