就可以实现低通滤波，在实际工程中，往往是只一个公式来约束电阻和电容，即截止频率的计算公式：
而如果电容取100nF，那电阻就是1600Ω，以此类推，还有无数中组合方法，
截止频率的计算公式：fc=1/(2πRC)，一旦截止频率确定，既可以确定RC的乘积。

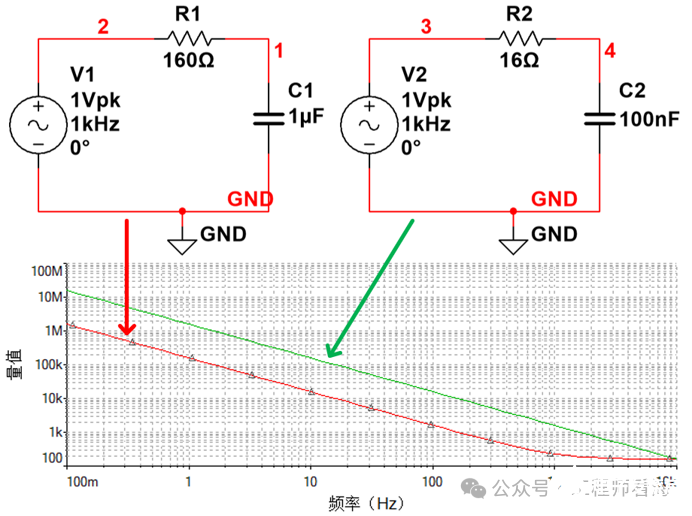

输入阻抗越大、输出阻抗越小，则越好。比如，C=1uF、R=160Ω与C=100nF与R=1600Ω这两种配置，其截止频率都是1kHz，从图4-89 可知，C=1uF、R=160Ω的配置下，其输入阻抗更低，该配置不利于信号在级间传播。反之，RC的输入阻抗越大，越利于级间传播。
这个需要根据运放的工作电压、驱动电流强度以及信号大小来评估。比如运放输出的最大信号是100mV，最大输出电流为10mA，则RC滤波电路的输入阻抗应≥100/10=10Ω，前级运放的输出驱动电流能力越小，则RC的输入阻抗应该越大。
电阻越大则噪声越大，不过RC滤波电路一般在电路的后级，其噪声贡献不大，但并不意味着可以随随便便用几MΩ的电阻。（运放、系统噪声评估优化，在
比如RC后面连接SAR型ADC，其内部电容会被充电，如果外部电阻值太大，就可能会延迟充电时间，进而导致
电容是有自谐振频率的，只有在谐振之内工作才有效，高于谐振频率，电容反而会变成“电感”。
