最近充电头网拿到了小米推出的一款快充插线A三个USB接口，而且支持小米私有闪充协议，对米系产品用户很友好。不仅孔位多，产品京东旗舰店售价也只要99元，可以说相当能打。小米插线板产品口碑一直都很不错，下面充电头网就对这款产品进行拆解，看看做工用料如何。

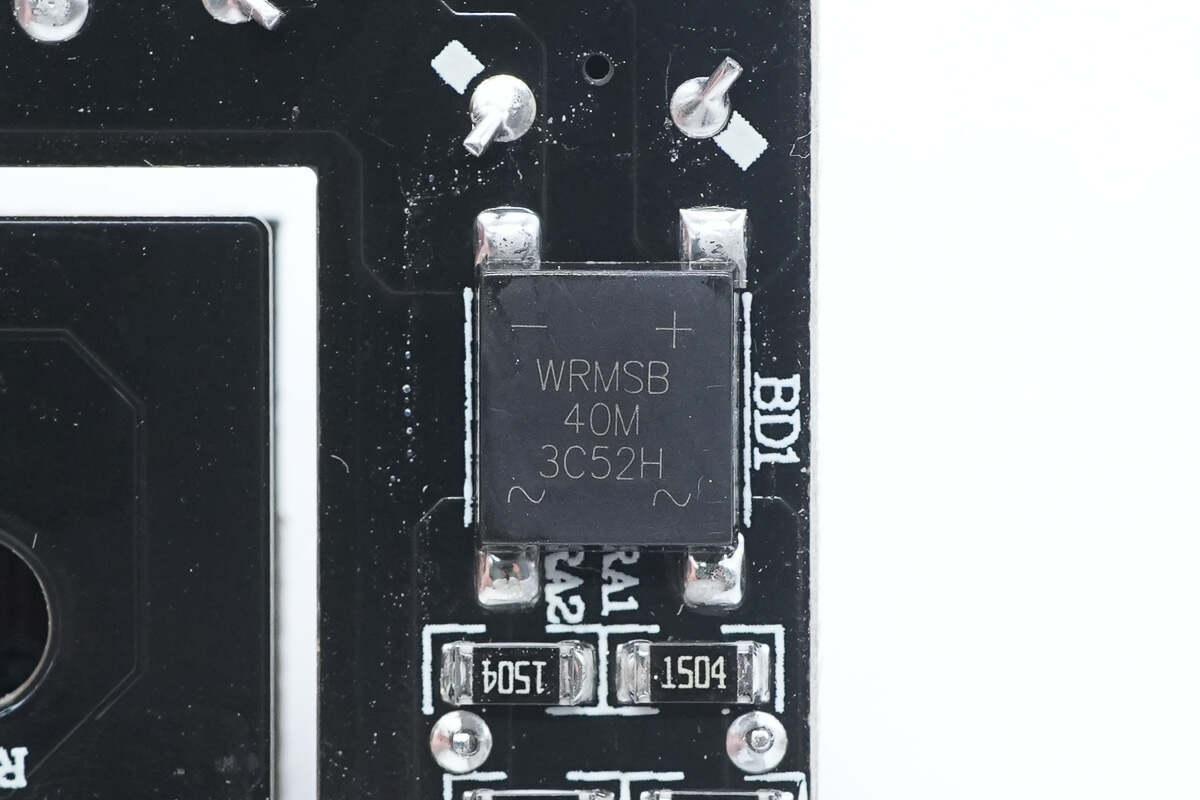

输入端WRMSB40M整流桥来自深圳市沃尔德实业有限公司，规格为4A 1000V。WRMSB40M这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。
充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

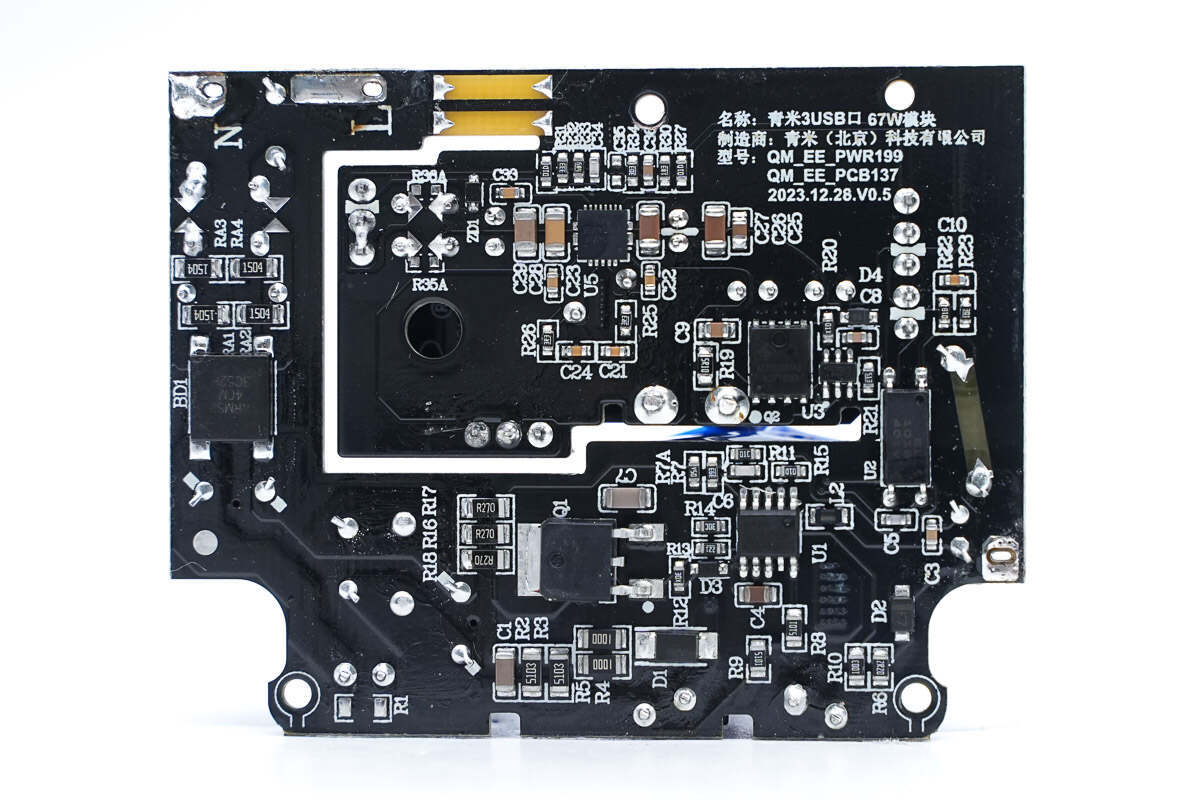

主板背面一览，设有整流桥、开关电源初次级控制器以及初级开关管、同步整流管等器件。

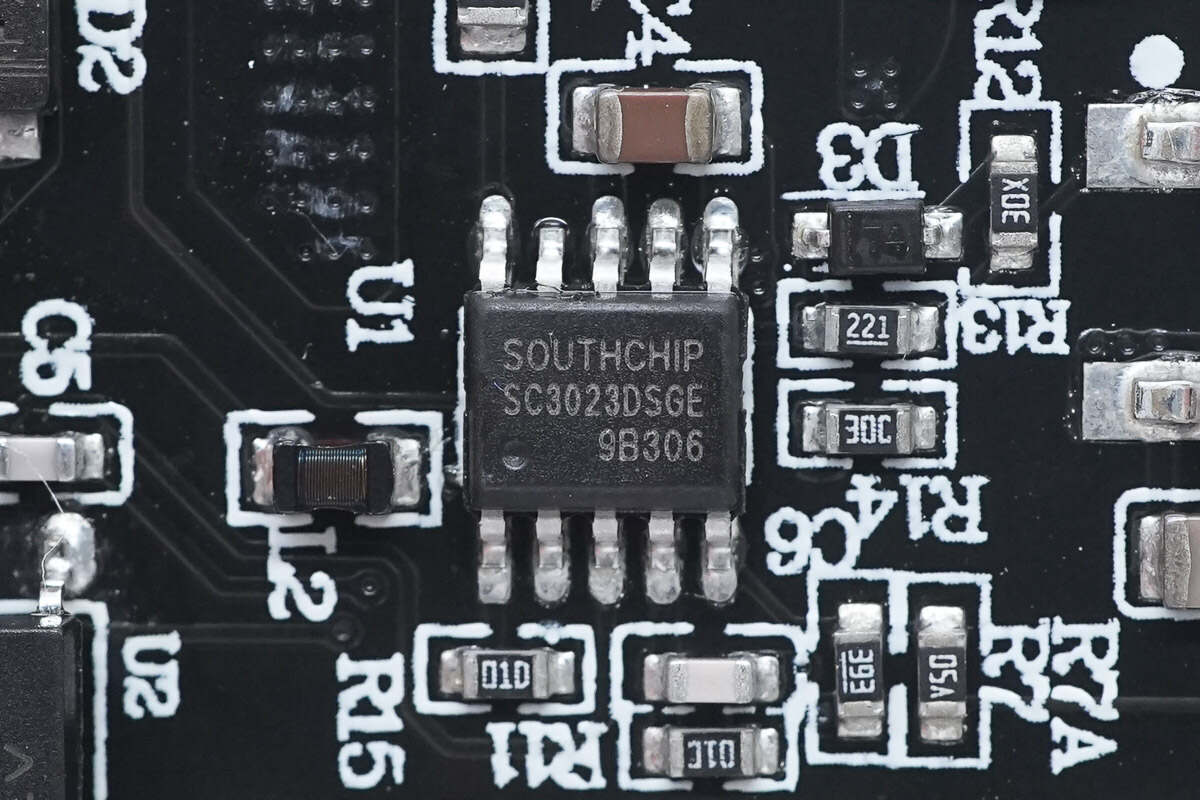

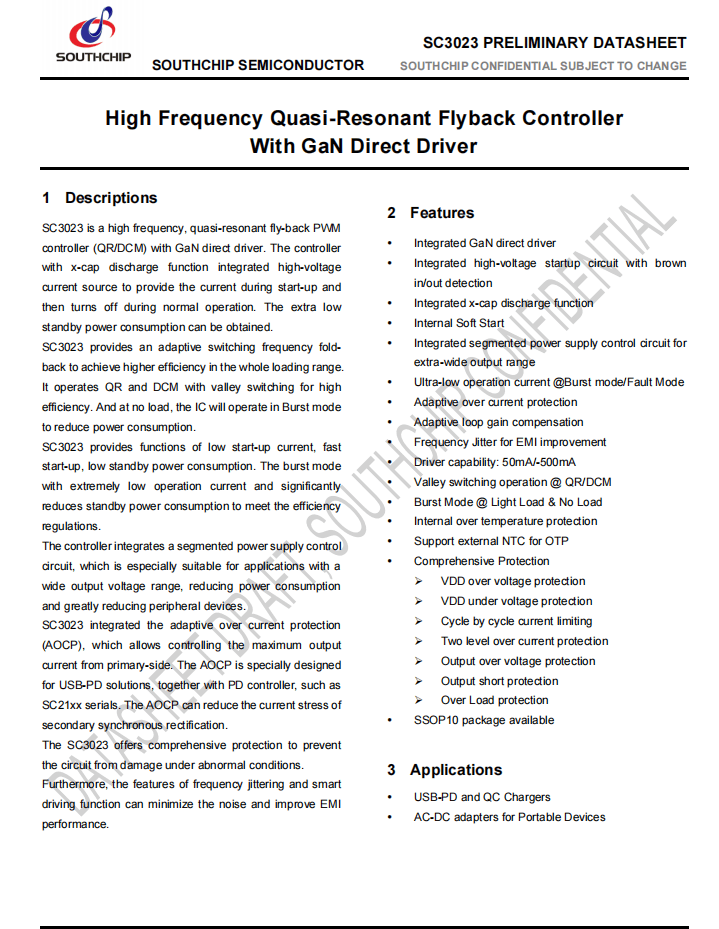

主控芯片采用南芯科技SC3023，是一颗高频准谐振反激控制器，内置了氮化镓驱动器，可用于直驱增强型氮化镓开关管。SC3023内置X电容放电和高压启动，具备自适应开关频率折返功能，能在整个负载范围内获得更高的效率。
SC3023在QR和DCM模式下通过谷底开通来获得高效率。空载时在低功耗模式下运行，从而降低系统的待机功耗。芯片内置完善全面的保护功能，包括供电欠压/过压保护，逐周期过流保护，两级过电流保护，输出过电压以及输出短路保护等保护功能。
初级开关管来自英诺赛科，型号INN700TK240B，是一颗耐压700V的增强型氮化镓开关管，瞬态耐压为800V，导阻为240mΩ，符合JEDEC标准的工业应用需求，内置ESD保护，采用TO252封装。

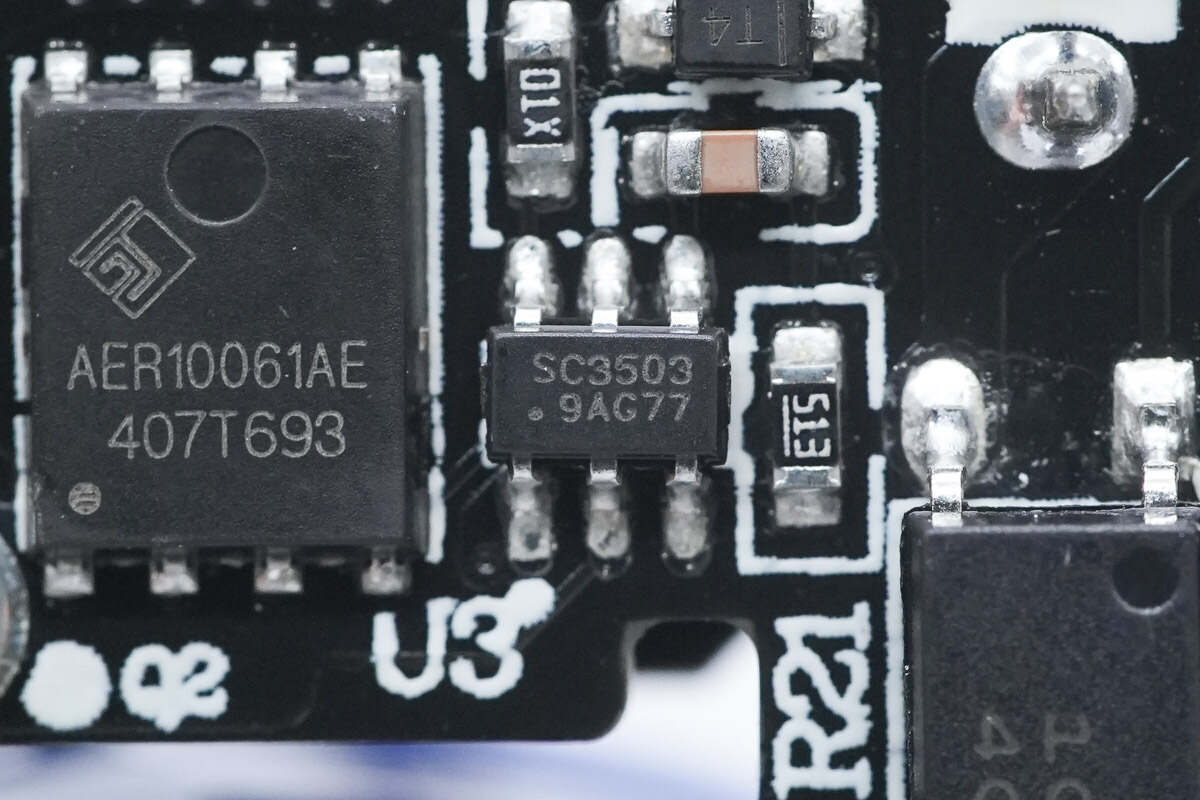

同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。
充电头网拆解了解到，该芯片已经被TEGIC迷你30W氮化镓快充、绿联迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、威源新能30W 1A1C氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充等产品采用，此外南芯快充芯片还可应于充电器、车充、移动电源、储能电源等产品，并被安克、三星、紫米、羽博等数十款产品采用，品质获得客户高度认可。

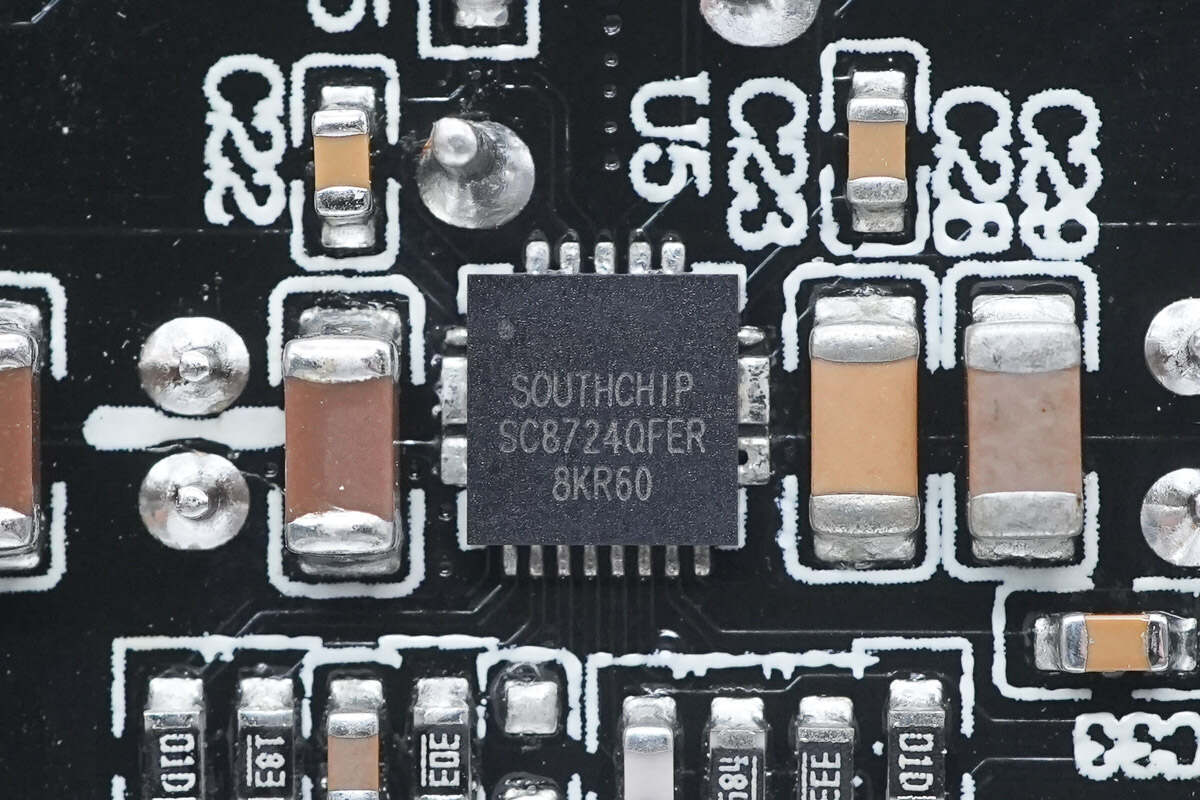

同步升降压转换器来自南芯科技，型号SC8724。是一款集成四开关的同步升降压变换器。 无论输出电压高、低或等于输入电压，都能提供高效的电源效率和稳定的电压调节。 SC8724支持2.7V至22V输入电压，输出电压范围能够达到3V至22V，并且支持最高3.5A的输出电流。
SC8724采用平均电流模式控制。 输出电压由FB引脚上的电阻来调节。 芯片工作模式(PSM /FPWM)和开关频率均可通过外部设置进行调整。 该芯片还提供了可编程的输出电流限制，灵活支持不同的应用。
SC8724支持内部限流、输入欠压保护、输出过压保护、输出短路保护、FB短路保护、过温保护，确保在不同异常情况下的安全。 SC8724采用25pin 4x4 QFN封装。

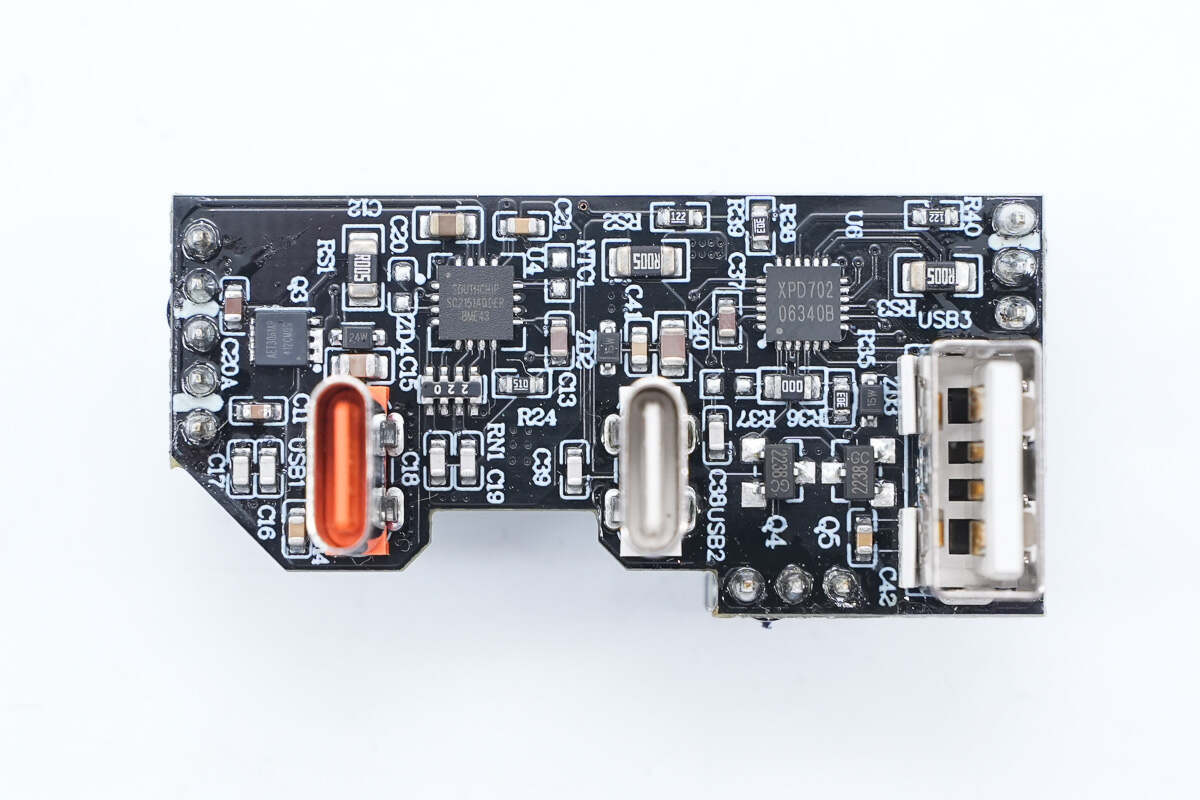

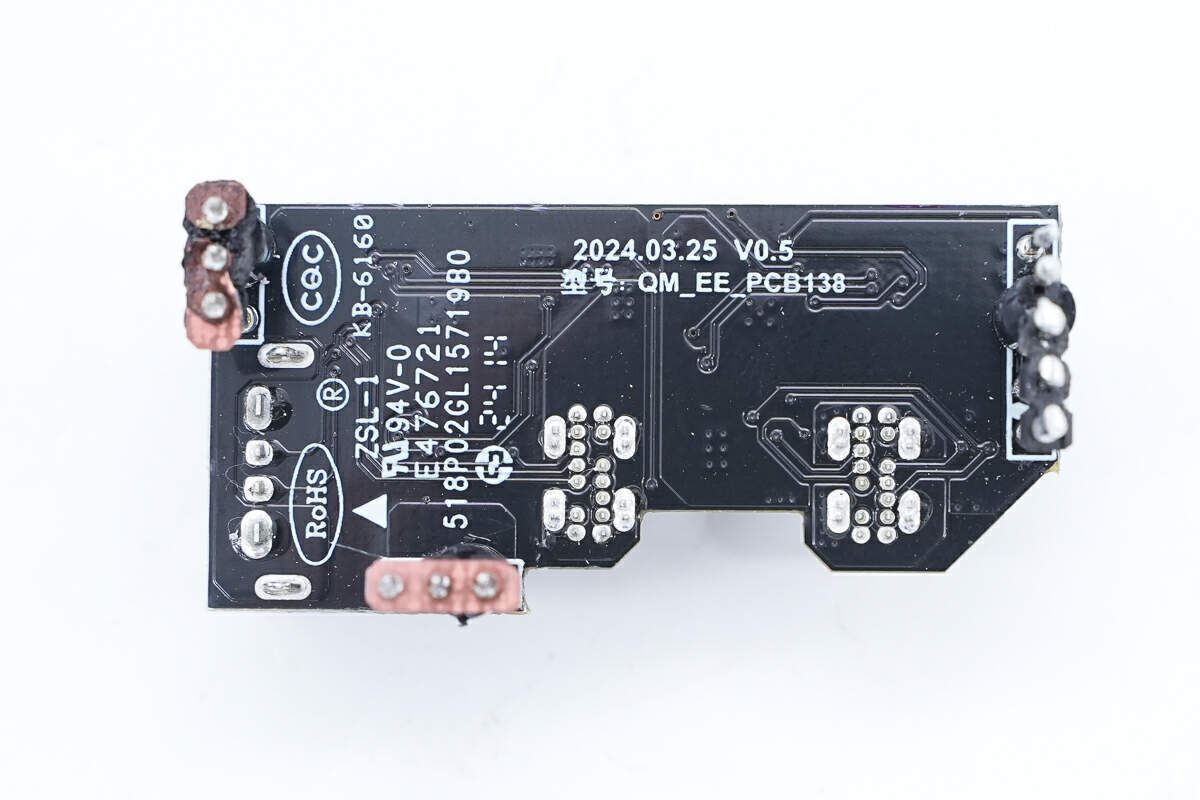

输出小板上除焊接2C1A三个USB母座外，还设有协议芯片和VBUS开关管。

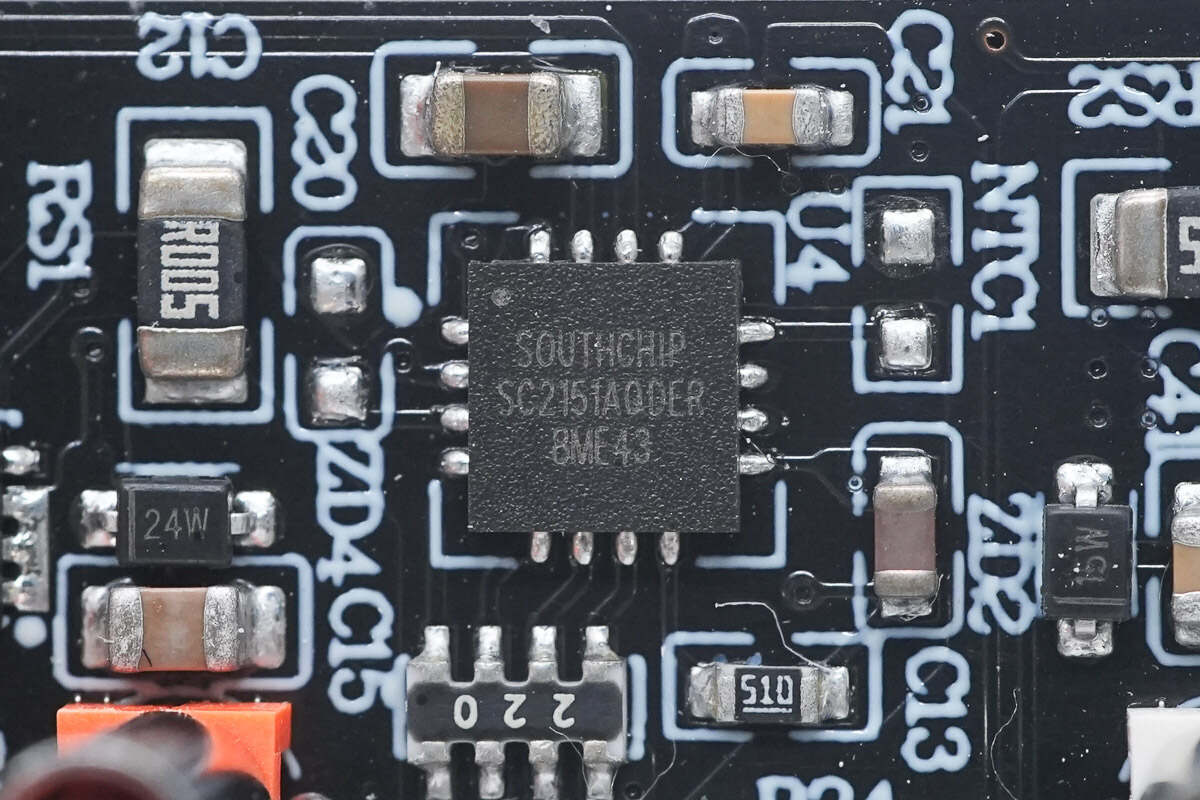

USB-C2口协议芯片采用南芯科技SC2151A，该芯片已经获得USB-IF PD3.0认证，TID：4869。其采用16-pin QFN 4*4mm封装，是一颗支持PD和DP/DM快充协议的控制器，内部集成反馈环路，支持最新的Type-C和PD3.0标准，同时还支持使用DP/DM接口的专有快充协议，适用于各类适配器应用。
南芯科技SC2151A内部集成了32位高性能MCU内核，集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层，VCONN供电。
此外，针对快充适配器方案内置了输出放电路径、内置可编程反馈补偿、电压电流检测、10bit高性能ADC、两个10bit DAC、NMOS通路管驱动、I2C通信接口以及丰富的保护电路，为适配器等应用提供了简单高效的协议控制器解决方案。
小米67W氮化镓快充插线板设计风格简约，配置了三组双脚插孔和三组3+2新国标插孔以及2C1A USB接口，最多可同时9个设备供电，满足客厅、卧室、办公桌等场景，桌面用电一个就够。USB-C口支持最大67W PD快充，还支持20W+45W输出策略，满足笔电、手机直插线快充需求。

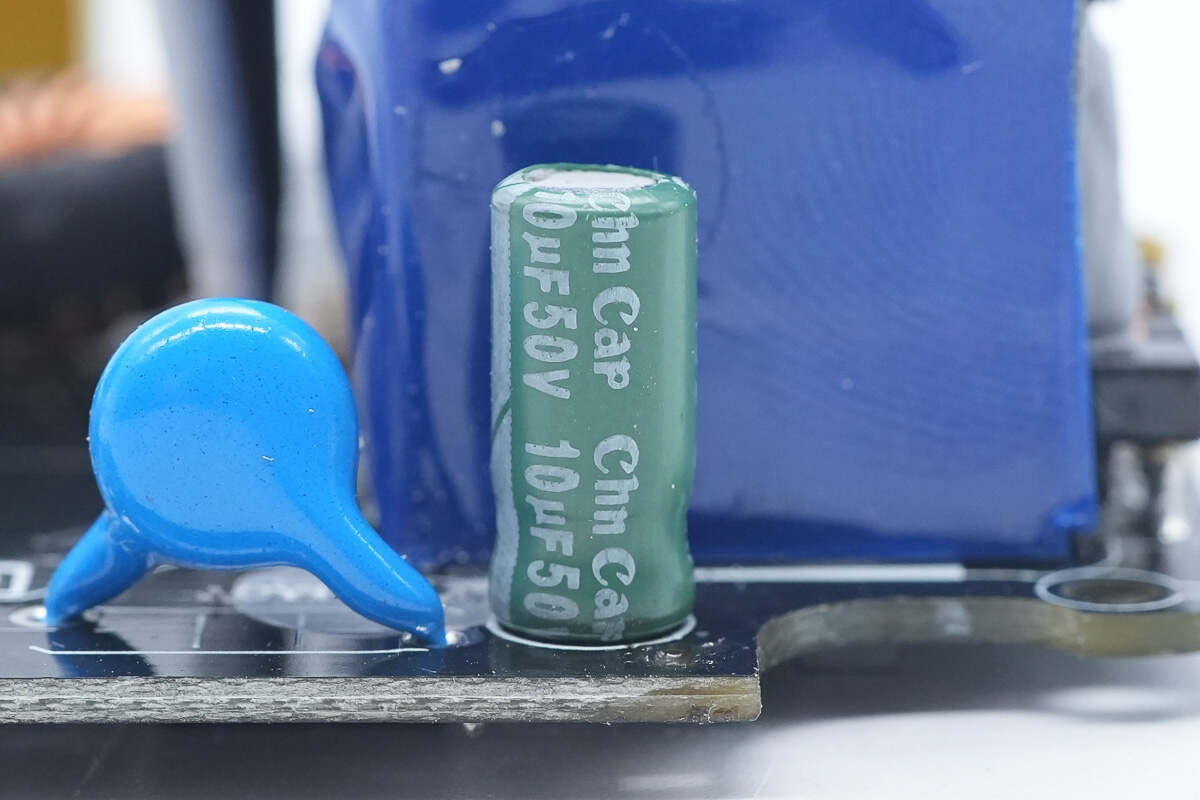

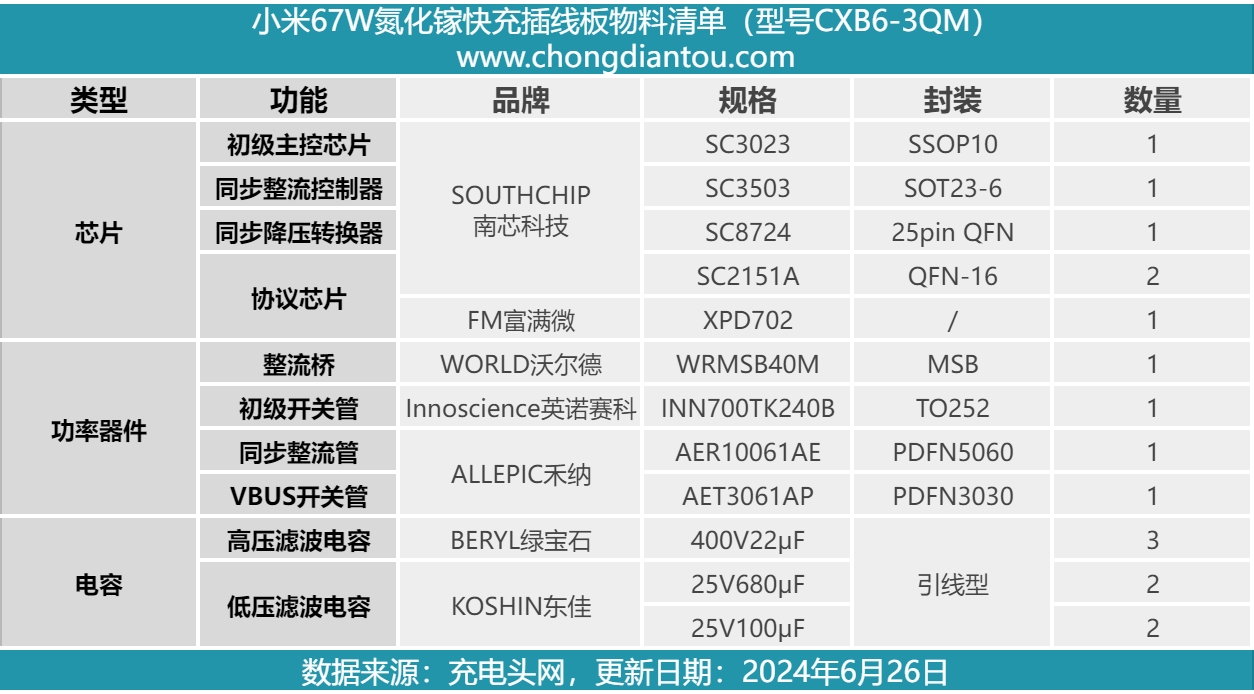

充电头网通过拆解了解到，插线板内部AC部分采用了一体铜带设计，优质铜材导电快，散热好，长时间高负载使用更安全。快充模块部分，使用了南芯科技SC3023+SC3503高频QR电源方案，以及SC8724进行二次降压，USB-C2口还使用南芯科技SC2151A协议芯片控制输出。另外两个接口使用富满微XPD702协议芯片控制输出。使用了绿宝石和东佳电容进行滤波，整体用料可靠。
