近期，充电头网拿到一款来自爱立信的 PKB4201BPIMLA DC-DC隔离电源模块。该模块定位面向通信/ICT 设备的48V/60V母线cm 的小体积内实现高功率密度输出，模块重量仅26.3g。
爱立信这款电源模块半载典型效率可达 95%，并具备1500Vdc 输入输出隔离，同时支持 N+1 并联冗余、RC 远程开关控制，以及输入欠压、输出过压、短路、过温等多重保护机制，适用于 7×24小时长期连续运行的电源系统。接下来，充电头网将结合模块实物，对其内部器件用料与功率拓扑进行深度解析，看看爱立信如何在小体积下兼顾效率、隔离与可靠性。

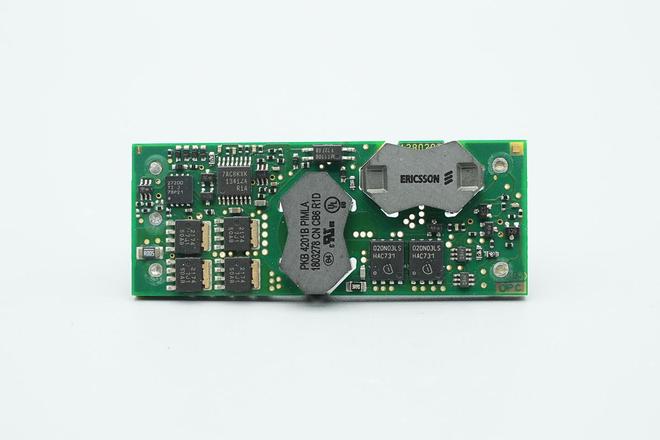

该模块正面一览，PKB4201BPIMLA是一个中间母线转换器模块，面向通信/ICT设备的48V/60V母线到板级中间母线供电。产品主打高效率与工程化可靠性,其在半载条件下典型效率可达95%，并具备1500 Vdc输入输出隔离，满足IEC/EN/UL 60950等效“基本绝缘”要求。
该产品背面如上图所示，该产品同时支持N+1并联冗余，集成输入欠压、输出过压、短路保护、过温保护等机制，并提供RC远程开关控制与可选底板版本，MTBF 预测值超过 130 万小时，适合长期 7×24 小时运行的电源系统集成。该模块非常适合作为 48V→12V 中间母线电源，用于服务器/交换机/路由器、通信电源系统、基站与各类 ICT 平台，为后级 POL 多路降压提供低阻抗的 12V 大电流母线，并可通过并联实现冗余与扩容。
丝印1030的芯片实际型号为安森美NCP1030，该芯片是一颗PWM控制器，内部集成了片上功率开关和启动电路。NCP103x系列在单个IC中集成了实现多种开关稳压器应用所需的所有有源功率、控制逻辑和保护电路，只需极少的外部元件，例如次级侧偏置电源或低功率DC-DC转换器。
丝印27200的芯片实际型号为德州仪器UCC27200，这是一颗具有8V UVLO和CMOS输入的 3A、120V半桥栅极驱动器。该芯片集成了120V自举二极管以及高低侧独立输入的驱动电路，具有极高的控制灵活性，适用于半桥、全桥、双开关正激式和有源钳位正激式变换器中的N沟道MOSFET控制。
爱立信PKB4201BPIMLA作为中间母线电源模块，整体设计通过隔离变压器实现输入输出电气隔离，并搭配完善的保护与远程控制接口，进一步满足服务器、通信设备供电对安全性、可维护性和冗余扩展的需求。模块正反两面围绕功率器件、磁性器件与隔离反馈构成完整闭环，用料扎实、布局紧凑，体现出面向长期满载与高可靠场景的设计取向。
