（1）首先对多用电表进行机械调零，然后将红、黑表笔正确插入插孔后，选用×100档进行测量，在测量前要进行的操作步骤为：
（2）将多用电表的红表笔与二极管的A端、黑表笔与二极管的B端相连时，表的指针偏转角度很大；调换表笔的连接后，表的指针偏转角度很小，由上述测量可知该二极管的正极为BB端（填“A”或“B”）
（3）当给该二极管加上反向30V电压时，用伏安法测量其电阻值，提供的器材有：
（2）二极管具有单向导电性，根据接通多用电表后的电流大小可以判断二有管的正负极；
（3）二极管加上反向电压时，电阻很大，电流很小．根据二极管的反向电阻与两电压内阻的关系，选择电流表的内外接法．由于二极管的反向电阻很大，变阻器应接成分压式接法．
解：（1）在测量前要进行的操作步骤为：将将红黑表笔短接，调节调零旋钮，使指针指到电阻的0刻度处．
（2）将多用电表的红表笔与二极管的A端、黑表笔与二极管的B端相连时，表的指针偏转角度很大，此时二极管正向导通；调换表笔的连接后，表的指针偏转角度很小，二极管反向截止，由于黑表笔接电源的正极，说明二极管B端为二极管的正极；
二极管的反向电阻很大，远大于电流的内阻，所以电流表采用内接法．由于二极管的反向电阻很大，变阻器应接成分压式接法．电路如图所示．

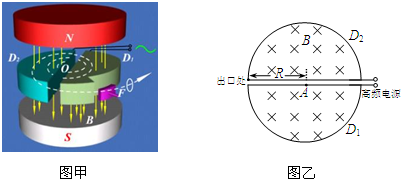

某型号的回旋加速器的工作原理如图甲所示，图为俯视图乙．回旋加速器的核心部分为D形盒，D形盒装在真空容器中，整个装置放在巨大的电磁铁两极之间的强大磁场中，磁场可以认为是匀强在场，且与D形盒盒面垂直．两盒间狭缝很小，带电粒子穿过的时间可以忽略不计．D形盒半径为R，磁场的磁感应强度为B．设质子从粒子源A处时入加速电场的初速度不计．质子质量为m、电荷量为+q．加速器接一定涉率高频交流电源，其电压为U．加速过程中不考虑相对论效应和重力作用．
（3）如果使用这台回旋加速器加速α粒子，需要进行怎样的改动？请写出必要的分析及推理．

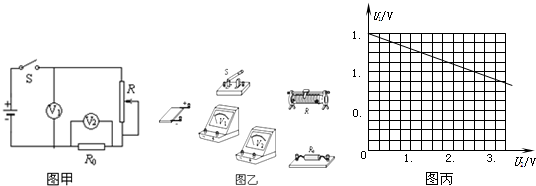

（3）调节滑动变阻器，通过测量得到电压表V1的示数U1随电压表V2的示数U2的U1-U2曲线如图丙所示，由此可知电池内阻（填“是”或“不是”）常数，短路电流为A，电源的最大输出功率为W．
（1）首先对多用电表进行机械调零，然后将红、黑表笔正确插入插孔后，选用×100档进行测量，在测量前要进行的操作步骤为：
（2）将多用电表的红表笔与二极管的A端、黑表笔与二极管的B端相连时，表的指针偏转角度很大；调换表笔的连接后，表的指针偏转角度很小，由上述测量可知该二极管的正极为端（填“A”或“B”）
（3）用一个满偏电流为3mA的电流表，改装成的欧姆表，调整零点以后，测量500Ω的标准电阻时，指针恰好指在表盘的正中央，测量某未知电阻时，指针指在1mA处，则被测电阻的阻值为

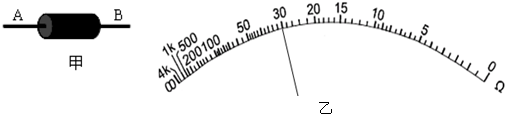

（4）用多用电表进行粗测：多用电表电阻档有3种倍率，分别是×100Ω、×10Ω和×1Ω．该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小．为了较准确地进行测量，应重新选择倍率．重新选择倍率后，刻度盘上的指针位置如图乙所示，那么测量结果大约是Ω．
如图甲所示为某一型号二极管，其两端分别记为A和B。图乙为它的伏安特性曲线，其外表所标示的极性已看不清，为确定该二极管的极性，用多用电表的电阻档进行测量。
（1）首先对多用电表进行机械调零，然后将红、黑表笔正确插入插孔后，选用×100档进行测量，在测量前要进行的操作步骤为：
（2）将多用电表的红表笔与二极管的A端、黑表笔与二极管的B端相连时，表的指针偏转角度很大；调换表笔的连接后，表的指针偏转角度很小，由上述测量可知该二极管的正极为_____端（填“A”或“B”）
（3）当给该二极管加上反向30V电压时，用伏安法测量其电阻值，提供的器材有：
在提供的两块电流表中应选用_______（填“②”或“③”），在虚线框内画出实验电路图（二极管的符号已画在图中）。
