在新能源汽车800V高压平台与工业电源向高效率演进的双重驱动下，TVS二极管的选型正面临关键抉择：是采用碳化硅（SiC）材料突破性能极限，还是坚守硅基器件的成熟性价比？这一决策需基于性能对比、成本收益、场景适配与决策流程四个维度进行系统性评估。
材料物理特性差异是根本出发点。碳化硅的临界击穿电场强度达2.8MV/cm，是硅基材料的10倍，可在更薄漂移层实现更高耐压，大幅降低导通电阻。硅基TVS在DO-218AB封装中峰值脉冲功率Ppp最大约6600W，响应时间约1ns，动态电阻Rd通常在0.5Ω-1.0Ω区间，结电容普遍超过100pF。碳化硅TVS的热导率达3.7W/cm·K，是硅基2.5倍，散热能力提升使同等封装Ppp可突破10kW大关。响应速度方面，碳化硅载流子饱和速度是硅的2倍，开关时间可压缩至0.3ns，在1ns级ESD事件中的防护效果明显优于硅基器件。某实验室对比测试显示，在8kV接触放电条件下，碳化硅TVS钳位电压比硅基低15%。耐压能力与电容矛盾是核心差异点。硅基高压TVS因芯片面积增大，结电容普遍在100pF以上，无法应用于车载以太网、毫米波雷达等高速接口。碳化硅TVS在实现1200V耐压的同时，可通过优化结构将电容控制在10pF以下，适用于高频场景。硅基TVS工作温度上限175℃，而碳化硅TVS可达200℃，但传统塑封材料Tg仅150℃，需改用陶瓷封装或高温环氧树脂，封装技术与材料需同步升级。技术成熟度现状是现实约束。硅基TVS已形成完整产品体系，覆盖12V-600V全电压范围，通过完整AEC-Q101认证，供应链稳定可靠。碳化硅TVS仍处于车规认证阶段，阿赛姆2024年发布的1200V/10kW原型器件通过150℃高温反偏初步验证，但AEC-Q101全套认证周期需24个月，当前国产化率较低。某国际厂商2025年将量产1500V/15kW产品并集成温度传感器，阿赛姆计划在2026年实现量产，重点突破Vbr一致性控制，目标将批次σ降至0.5V以内。
初始成本差距显著。当前6英寸碳化硅晶圆价格是硅基晶圆的5倍，导致器件单价高出3倍。800V平台母线TVS若采用碳化硅单芯片方案，单价约15-20元，而硅基多芯片并联方案单价约5-8元。封装成本同步上升，碳化硅TVS工作温度达200℃，需采用LTCC陶瓷封装或高温环氧树脂，封装成本比传统塑封高2-3倍。华经产业研究院数据显示，随着碳化硅衬底产能从2023年100万片扩产至2025年300万片，预计2027年价差将缩小至1.5倍，但当前成本压力仍存。
系统收益需全生命周期评估。碳化硅TVS效率提升0.5%，在10kW OBC系统中年节电约50度，按10年寿命计算，节省电费约500元。散热成本降低方面，碳化硅TVS热阻RθJA从硅基的15℃/W降至8℃/W，可省去散热片，节省结构与装配成本约30元。体积减小带来整机轻量化，新能源车每减重1kg增加续航0.5km，系统收益需综合量化。但重要前提是一次性初始投入可被整车定价消化，若目标市场对价格极度敏感，系统收益无法覆盖成本增量。供应链稳定性影响隐性成本。碳化硅衬底目前依赖进口，国产衬底良率约60%，导致器件一致性风险。硅基TVS产业链成熟，国产化率超80%，交期稳定8-12周。碳化硅TVS交期目前20-24周，且受国际大厂产能分配影响。某新势力车企因碳化硅TVS交期延误，导致800V平台车型上市推迟3个月，隐性成本远超器件本身差价。
硅基TVS适用场景明确。400V及以下高压平台，硅基器件技术成熟，性价比最优，应作为首选。车载OBC的PFC电路、DC-DC变换器、电机控制器直流母线V系统，硅基TVS通过多芯片并联可满足防护需求。成本敏感型应用，如商用物流车、A00级乘用车，BOM成本限制严格，硅基TVS是唯一可行方案。成熟量产项目，供应链认证与验证周期长，切换碳化硅TVS需重新认证，时间成本过高，应坚守硅基。碳化硅TVS适用场景集中于技术前沿。800V及以上高压平台母线防护是核心场景，硅基器件需并联3-4颗芯片，可靠性风险高，碳化硅单芯片方案优势明显。大功率OBC（10kW）PFC电路，碳化硅TVS与碳化硅MOSFET匹配使用，可提升整机效率0.5%，适用于高端车型。超高速响应场景，如车载毫米波雷达电源保护，要求响应时间0.3ns，碳化硅TVS是唯一选择。但必须强调，当前碳化硅TVS仍处于样品验证阶段，不建议直接用于量产车型。阿赛姆提供碳化硅TVS样品测试支持，客户可申请5-10颗原型进行板级验证，但明确不建议量产使用。过渡场景中，碳化硅TVS可作为技术储备。800V平台车型研发阶段，可同步验证碳化硅TVS样品，积累数据，待2026年供应链成熟后再切换。高速信号接口（10Gbps）防护，硅基低电容TVS已能满足需求，无需等待碳化硅。光伏逆变器、储能变流器等工业设备，虽电压达1000V，但成本敏感度低于汽车，且认证周期短，可评估碳化硅TVS早期应用。
第一步：明确系统工作电压与浪涌等级。若为400V及以下，直接选择硅基TVS，无需考虑碳化硅。若为800V，需评估抛负载能量是否超过8000W，若超过则碳化硅为技术方向，但仍需样品验证。第二步：评估成本敏感度与项目周期。若BOM成本限制严格或量产节点在2025年前，坚守硅基。若项目为2026年后高端车型，可启动碳化硅TVS样品测试，与硅基方案并行验证。第三步：硅基方案优先验证。选用通过完整AEC-Q101认证的硅基TVS，如阿赛姆SM8S系列（3000W，12V-48V）、5KP系列（5000W，12V-600V），进行板级浪涌测试，确认多芯片并联的可靠性。若测试通过，无需冒险切换碳化硅。
第四步：碳化硅方案样品测试。若硅基方案无法满足能量或响应要求，向阿赛姆申请碳化硅TVS样品，进行150℃高温反偏、1000次浪涌冲击等极限测试，验证长期可靠性。重点监测Vbr离散度与电容稳定性，评估是否满足车规要求。第五步：供应链与认证评估。确认碳化硅衬底供应商是否稳定，封装厂是否通过IATF16949认证，器件是否启动AEC-Q101认证流程。若任一环节存风险，建议暂停量产导入。

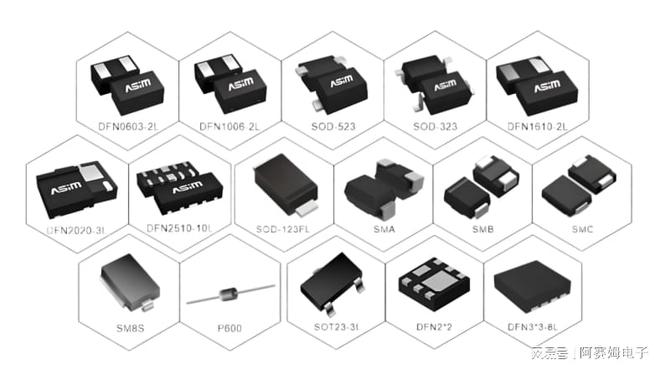

阿赛姆在高压TVS领域提供完整硅基产品布局，其SM8S系列（3000W）、5KP系列（5000W）覆盖12V-600V全电压范围，通过完整AEC-Q101认证，击穿电压离散度±5%，钳位电压精度±5%，已在多家车企400V平台批量应用。技术文档明确标注全温域VBR与VC参数，警示多芯片并联时的均流设计要点。碳化硅TVS方面，阿赛姆2024年完成1200V原型开发，采用沟槽型结构，芯片面积缩小40%，已与国内SiC衬底厂商签订长期协议，计划2026年量产，重点突破Vbr一致性控制，目标批次σ0.5V。提供样品测试支持与技术团队服务，但明确告知客户当前尚不适合量产车型。技术服务上，阿赛姆在线V系统抛负载参数，计算硅基与碳化硅TVS的能量吸收与温升对比，辅助决策。实验室可出具符合ISO 16750-2的浪涌测试报告，协助客户完成PPAP提交。
高压TVS二极管选材，碳化硅在性能上具备击穿场强高、热导率高、响应速度快、钳位电压低的显著优势，是800V平台的技术方向。但当前成本高昂、供应链不稳定、认证周期长，2025年前量产车型应坚守硅基性价比。决策流程应遵循先硅基验证、后碳化硅测试、再供应链评估的原则，不可因技术趋势而忽视现实风险。阿赛姆在硅基TVS的成熟供应与碳化硅TVS的前瞻布局，为工程师提供了兼顾当下与未来的选型支持，但任何切换都必须以实测数据与供应链成熟度为准。
