充电头网拿到了航嘉HK2K0-51PI全模组PC电源，这款电源面向行业应用，额定输出功率达2000W，支持220-240V交流输入，具备12V166.5A的强大输出能力，5V和3.3V输出电流均为30A，充分满足双显卡和各类扩展外设供电需求。
电源使用恩智浦电源方案，采用PFC+LLC+SR+DC-DC架构，内置瑞能碳化硅二极管。电源为全模组设计，设有两个PCIe5.1接口，满足高端配置需求。下面就带来航嘉这款2000W全模组PC电源的拆解，一起看看内部的方案和用料。
上方一排端子用于CPU和PCIe接口供电，右侧设有两个PCIe 5.1接口和PS_ON端子，PS_ON端子用于双电源同步，无需额外的并联器。下方一排端子左侧为硬盘供电，右侧为主板供电。
看完了航嘉这款2000W全模组PC电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

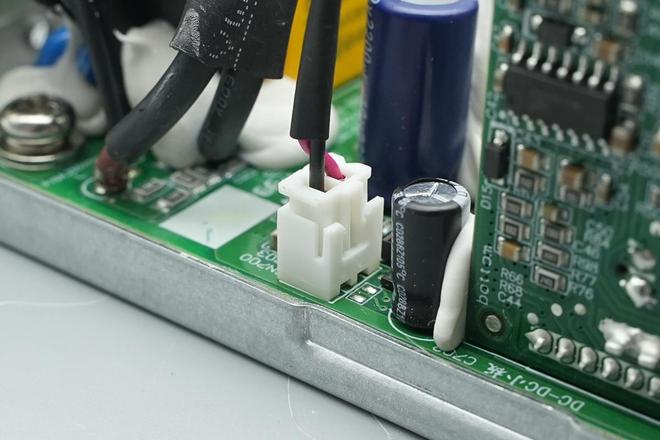

散热风扇通过插接件连接到电源PCB板，通过内部温控电路控制风扇的转速/智能启停/延迟关断。
PCBA模块正面一览，在左上角为电源输入端，设有保险丝，压敏电阻，安规X2电容，共模电感，NTC热敏电阻和继电器，右侧设有薄膜滤波电容和PFC升压电感。下方设有两颗高压滤波电容和谐振电感。
长条散热片为整流桥，PFC开关管和PFC整流管散热，下方设有谐振电容小板，小板下方散热片为LLC开关管散热。下方中间位置为LLC变压器，上方设有待机电源芯片和待机电源变压器。左侧设有同步整流管，滤波固态电容，同步降压小板和输出模组小板。

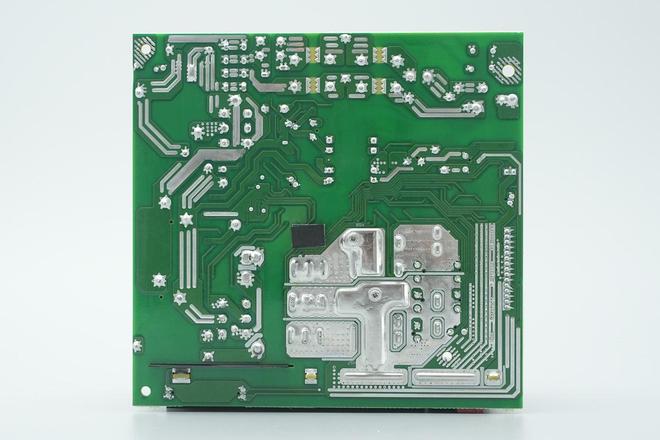

PCBA模块背面没有元件，对应大电流走线露铜加锡，并焊接铜条加强载流。

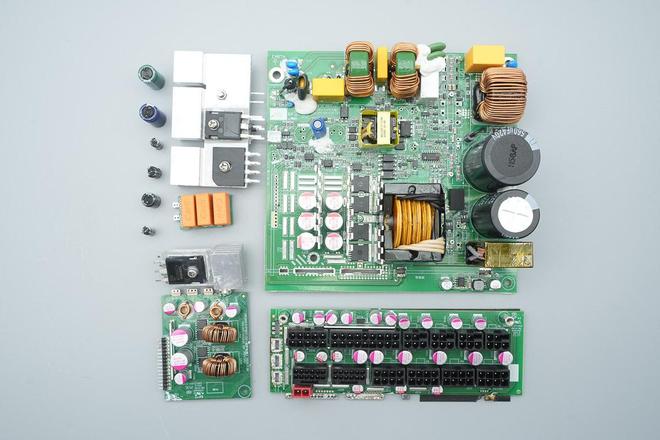

焊接拆下整流桥，开关管，谐振电容，降压小板和输出模组小板，继续进行拆解。

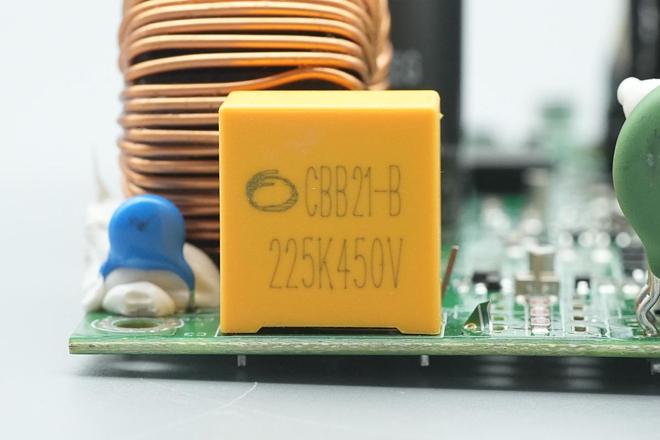

电源输入端设有保险丝，压敏电阻，两级共模电感和安规X2电容，NTC热敏电阻，继电器，整流桥和薄膜滤波电容。
继电器来自宏发，型号HF32FV-16/12-HTF，为超小型大功率继电器，触点容量16A 250VAC，线V。

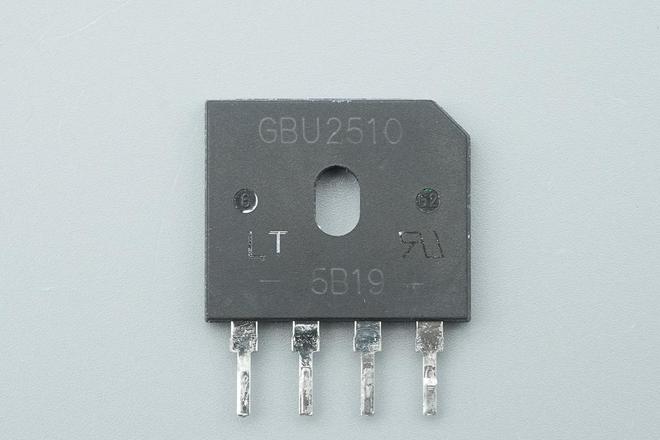

整流桥来自光宝，型号GBU2510，规格为25A 1000V，采用GBU封装。

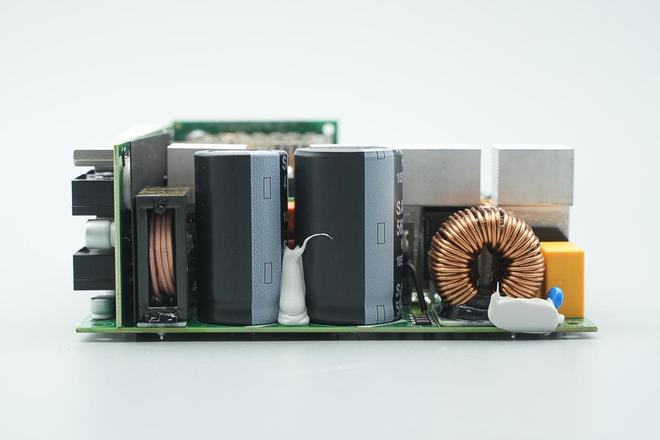

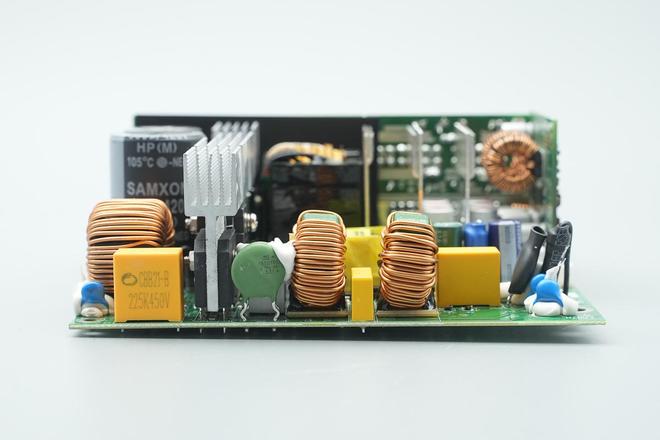

PCBA模块侧面设有薄膜滤波电容，PFC升压电感，高压滤波电容和谐振电感。

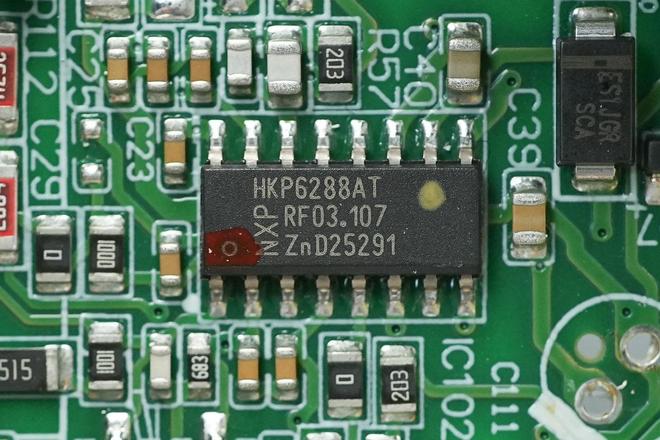

电源主控芯片来自恩智浦，丝印HKP6288AT，是一款PFC+LLC二合一控制器，内部集成PFC控制器和LLC控制器，并集成驱动器，采用SO16封装。

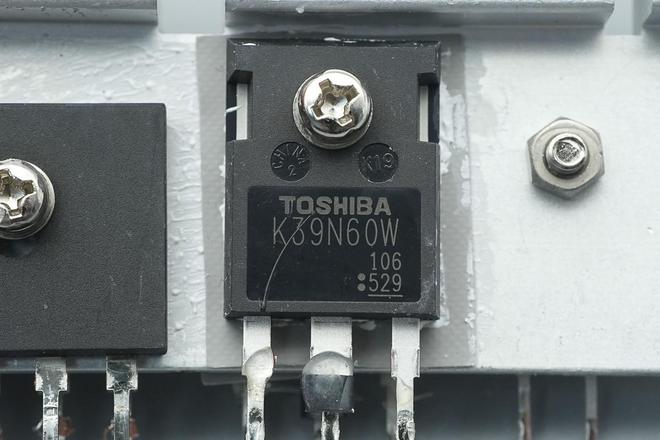

PFC开关管来自东芝，型号TK39N60W，NMOS，耐压600V，导阻55mΩ，采用TO247封装。

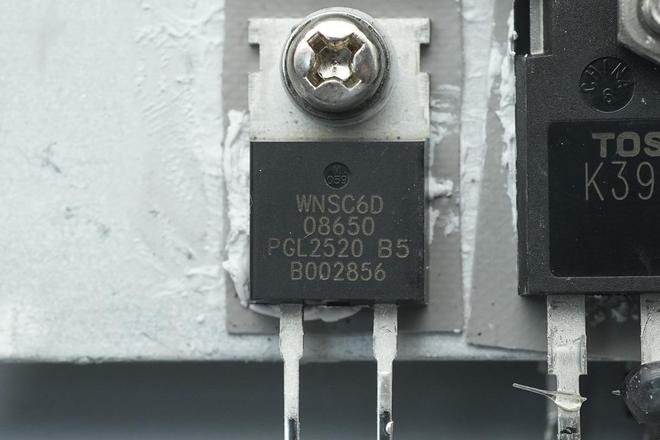

PFC整流管来自瑞能，型号WNSC6D08650，为碳化硅二极管，规格为650V8A，采用TO220-2L封装。
同步整流控制器来自恩智浦，型号TEA2095，是一颗双路同步整流控制器，内置两个驱动器，可以同时驱动两个同步整流管，并支持独立工作，适用于LLC谐振电源使用，采用SO8封装。

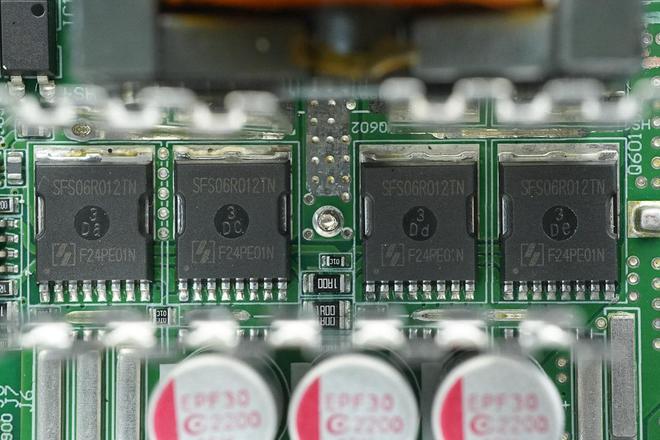

同步整流管来自东微半导体，型号SFS06R012TNF，NMOS，耐压60V，导阻1.2mΩ，采用TOLL封装。

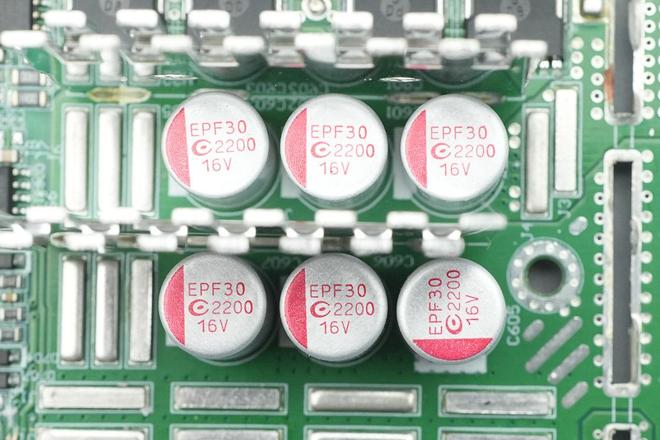

滤波固态电容来自钰邦，为AREP系列导电高分子固态电容，寿命长，纹波小，适用于电源产品，规格为2200μF16V，使用六颗并联。
用于3.3V和5V的同步降压控制器来自茂达，型号APW7159C，是一颗双路同步降压控制器，芯片具备出色的输出电压调整率，集成软启动和专利的软关闭，内部集成自举二极管，支持输出过压，输出欠压和过热保护，采用TSSOP-20封装。
同步降压开关管来自万国半导体，型号AON6512，NMOS，耐压30V，导阻1.7mΩ，具备低栅极电荷和高电流能力，适用于DC/DC转换器应用，采用DFN5*6封装。
两颗输入滤波电容来自万裕，为ULR系列导电聚合物固态电容，规格为16V470μF。
电源管控芯片来自极创，型号IN1S429I-SCG，用于3.3V/5V/12V的过压、欠压、过流、短路、以及过温保护，采用SOP-14封装。

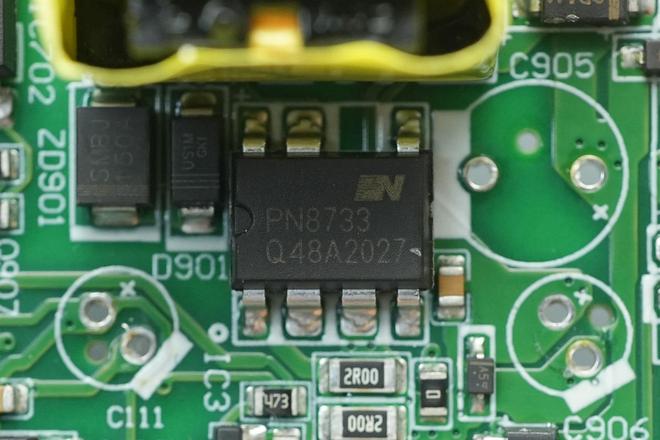

待机电源芯片来自芯朋微，型号PN8733，芯片内部集成控制器和800V耐压开关管，具备完善的保护功能，采用DIP7封装。
整流二极管来自强茂，型号SR34LF，规格为40V 3A，采用SMBF封装。
电压比较器来自达尔，型号AS393MTR-G1，为低功耗低偏移电压双路电压比较器，采用SO-8封装。
航嘉这款全模组PC电源采用镀锌钢板外壳，型号为HK2K0-51PI，为标准ATX尺寸，支持220~240V输入电压，主路输出电压为12V，输出电流为166.5A，5V和3.3V输出电流均为30A。电源为全模组设计，提供两个PCIe5.1接口，支持两张RTX4090，双路CPU及充足的SATA接口，支持2-4路显卡的GPU服务器和多硬盘供电需求。
充电头网通过拆解了解到，航嘉这款电源采用主动式PFC+半桥LLC+SR+DC-DC架构，内部采用恩智浦HKP6288AT主控芯片，芯片为可编程设计，具备突发模式，低功率模式，CCM/DCM等多种模式，用于PFC和LLC控制。PFC开关管和LLC开关管采用东芝TK39N60W，PFC整流管使用瑞能WNSC6D08650碳化硅二极管。
同步整流控制器采用恩智浦TEA2095，搭配使用东微半导体SFS06R012TNF同步整流管。同步降压控制器采用茂达APW7159C，搭配使用万国半导体AON6512用于3.3V和5V输出。电源高压电容来自万裕，并采用固态电容进行输出滤波，整体用料扎实，结构设计到位。
