充电头网拿到了正浩RAPID Pro氮化镓桌面超充站，产品具备320W输出功率，设有3.02寸智能巨屏，并支持APP深度定制，可通过APP随时随地监控设备状态。屏幕支持时钟显示，待机互动表情显示和充电动效显示。
机身顶部设有POGO PIN磁吸闪充，支持320W快充输出，可直接为正浩超充舱系列移动电源充电，带来便捷高效的使用体验。下面就带来正浩RAPID Pro桌面超充站的拆解，一起看看内部的设计和用料。
侧面印有产品参数以及可兼容笔记本电脑/手机/平板/智能手表等全品类设备信息。
屏幕下方设有USB-C和USB-A接口，其中左侧两个接口支持140W快充。

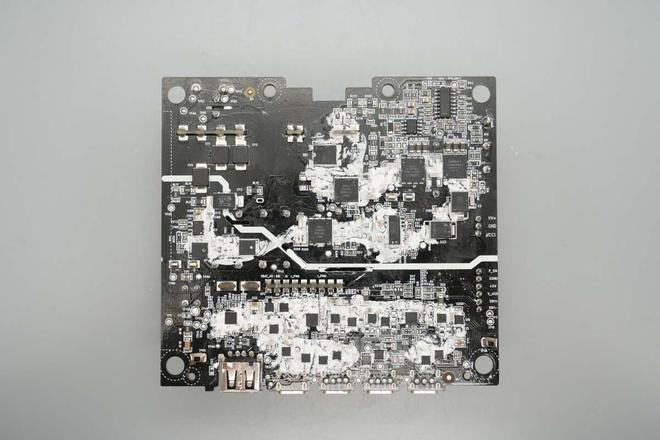

看完了正浩桌面超充站的开箱展示，下面就进行拆解，一起看看内部的方案和用料。
PCBA模块正面一览，右上角设有保险丝和输入滤波小板，左侧设有PFC升压电感和滤波电容，下方设有辅助电源小板，右侧设有LLC谐振电容，谐振电感和LLC变压器，变压器右侧设有滤波固态电容。下方设有滤波电容，降压电感和降压小板。

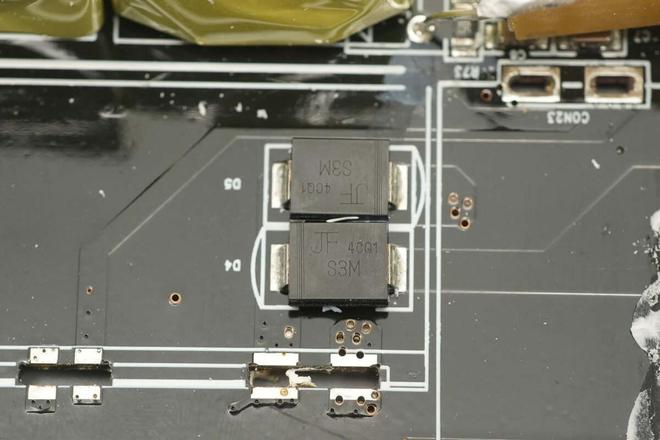

PCBA模块背面一览，右上角设有PFC控制器和半桥驱动器，下方设有PFC开关管和整流管。中间位置设有LLC控制器和LLC开关管，左侧设有同步整流控制器和同步整流管。下方设有同步降压芯片和降压开关管。

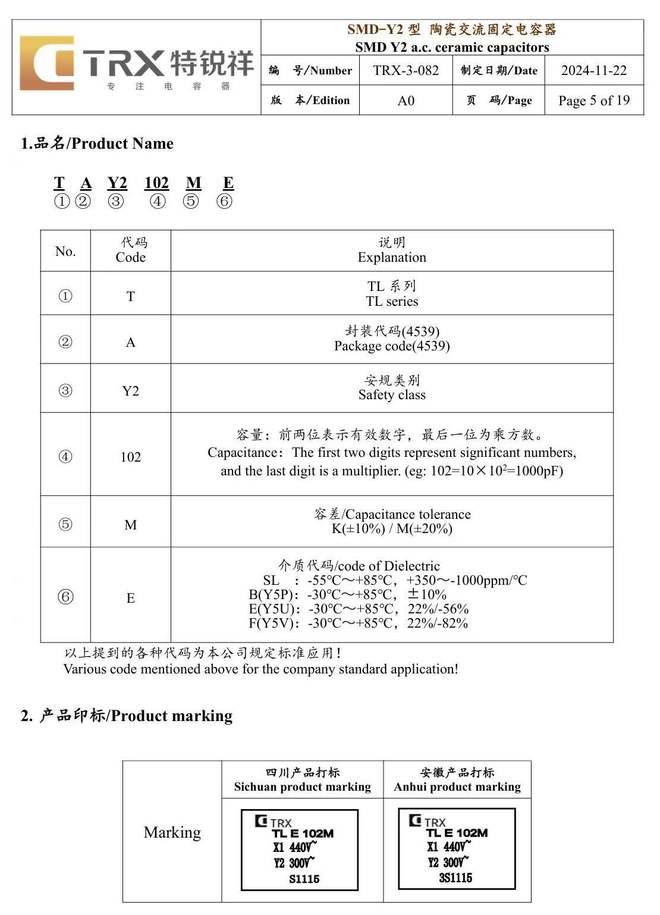

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。三颗料号均为TAY2102KB。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

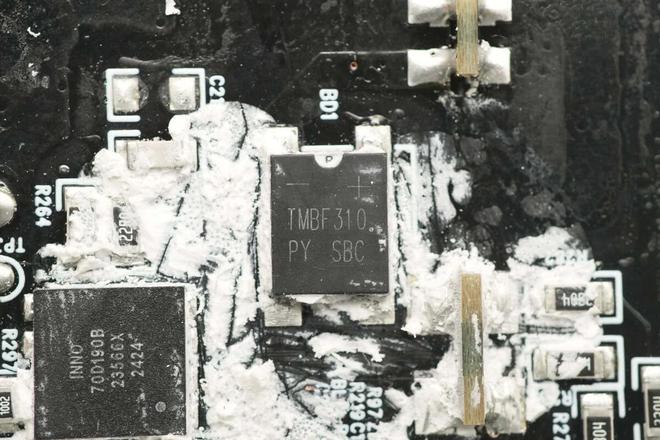

整流桥来自平伟，型号TMBF310，规格为3A 1000V，采用TMBF封装。

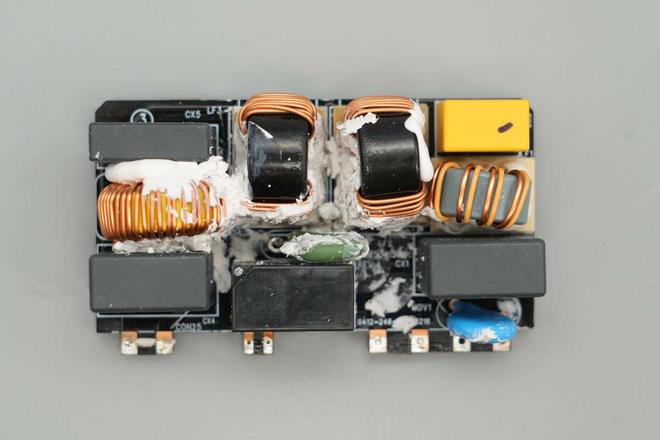

滤波小板右侧为输入端，设有压敏电阻，安规X2电容，共模电感。中间上方位置设有共模电感，下方设有继电器和热敏电阻，左侧设有薄膜电容和滤波电感。
继电器来自宏发，型号HF32FV-G/12-HSLTF，为超小型中功率继电器，触点容量为10A，线V。
图腾柱PFC控制器来自安森美，型号NCP1680，内置两个半桥，一个半桥以PWM开关频率驱动，用于PFC升压，另外一个半桥以交流电频率进行同步整流，从而消除传统整流电路中的整流桥损耗，提高转换效率，并降低散热需求，采用SOIC16封装。

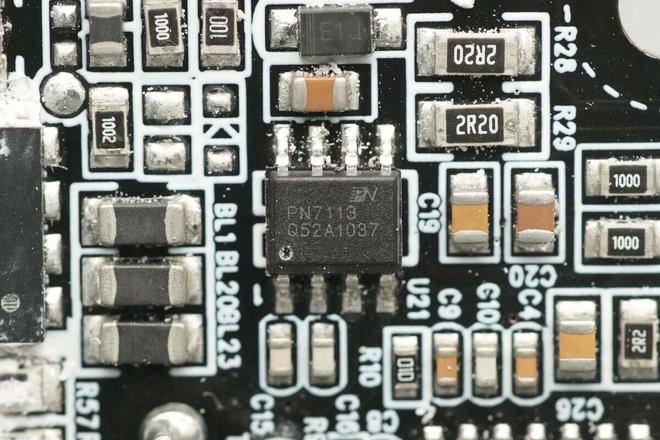

驱动器来自芯朋微，型号PN7113，是一颗600V耐压，2.5A驱动能力的半桥驱动器，采用SOIC8封装。

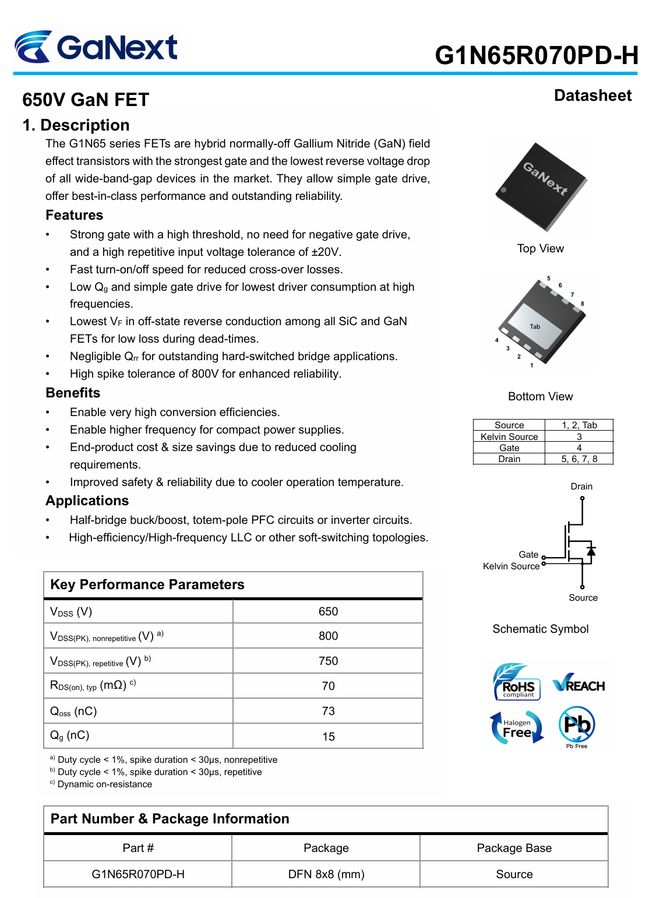

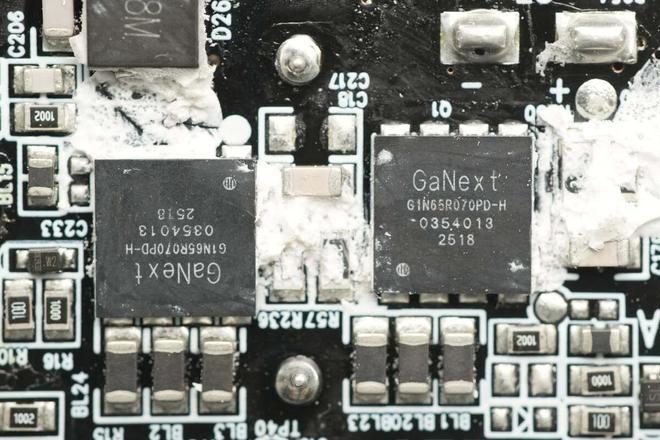

PFC开关管采用镓未来G1N65R070PD-H，是一颗耐压650V的氮化镓功率器件，瞬态耐压800V，标称导阻70mΩ，栅极耐压支持±20V，可使用传统硅MOS驱动，相比增强型氮化镓，大大简化栅极驱动电路设计。
镓未来G1N65R070PD-H采用DFN8*8封装，散热焊盘为源极，减小高频走线面积，提升EMI性能。
充电头网通过拆解了解到，镓未来氮化镓功率器件此前已被大疆100W双USB-C口氮化镓桌面充电器、联想笔记本原装100W氮化镓电源适配器、联想65W氮化镓快充充电器、LG 90W USB-C氮化镓快充充电器、安克130W 4C2A六口桌面充Mini等产品采用。
LLC控制器来自芯源系统，型号HR1001A，是一颗增强型LLC控制器，提供自适应死区时间调整和容性模式保护，芯片具备两级过流保护，内部集成自举二极管，具备远程开关控制和禁用功能，采用SOIC-16封装。

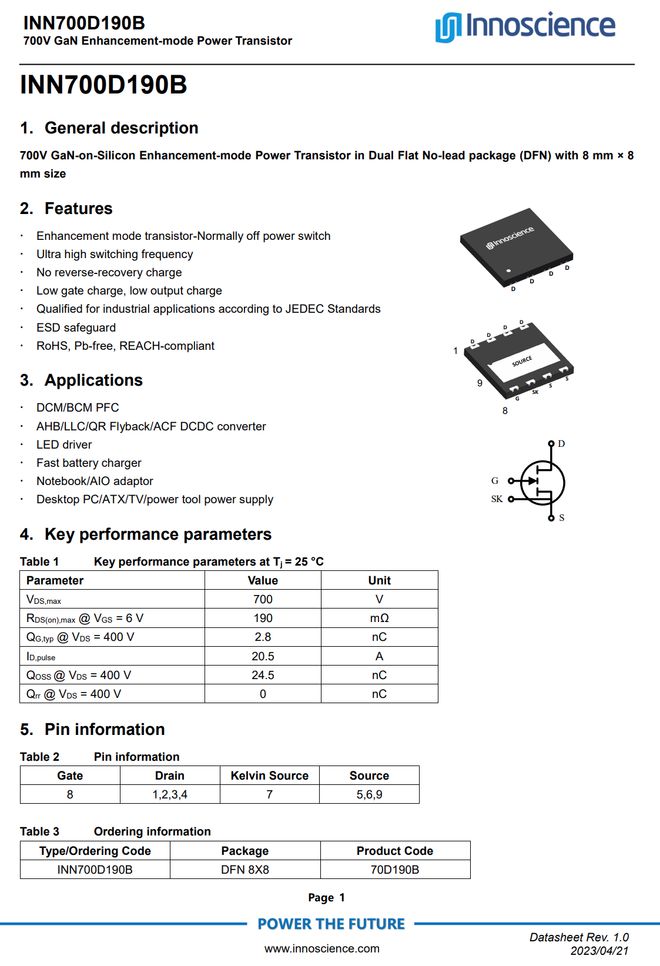

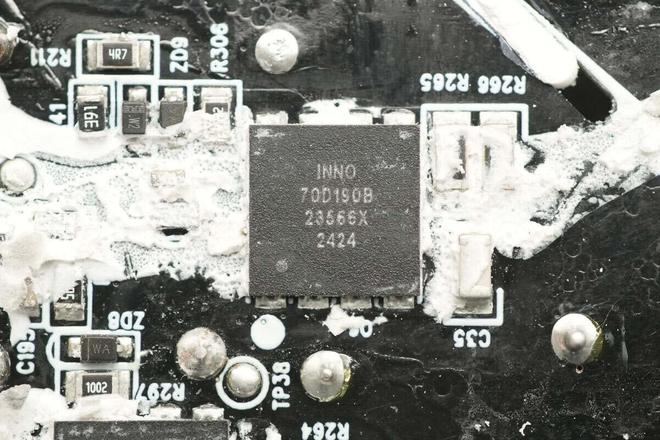

LLC开关管采用英诺赛科INN700D190B，这是一颗耐压700V的增强型氮化镓单管，器件在原有650V耐压基础上升级至700V，瞬态耐压为800V。器件导阻为190mΩ，支持更高功率应用。
英诺赛科 INN700D190B支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷，符合JEDEC标准的工业应用要求，内置ESD保护，符合RoHS、无铅、欧盟REACH法规，适用于AC-DC转换，DC-DC转换等高能效高密度应用。采用DFN8*8封装。
充电头网通过拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破15亿颗。

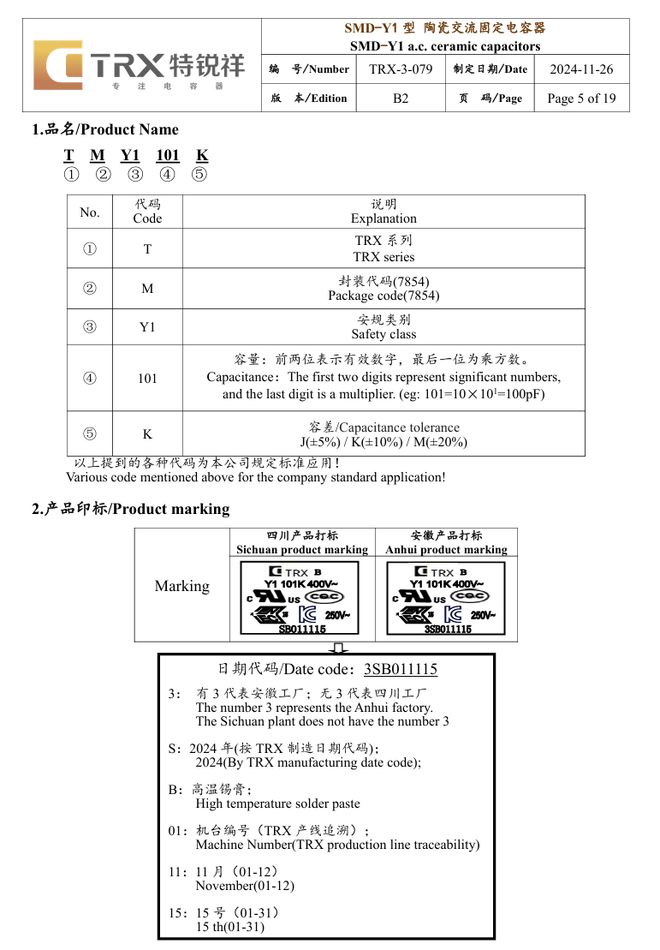

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1101K。

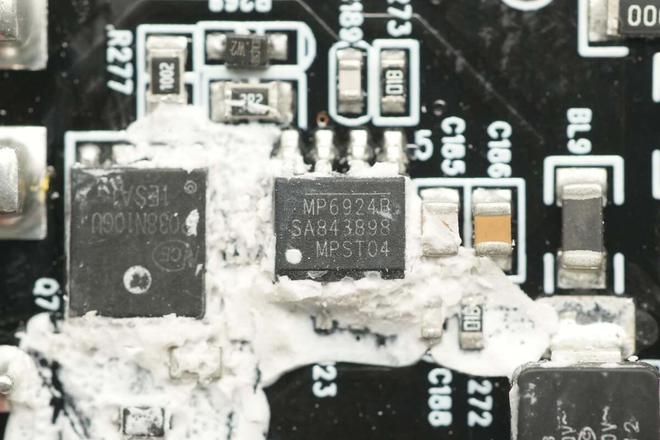

同步整流控制器来自芯源系统，型号MP6924B，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，兼容CCM/DCM模式。芯片内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用，采用SOIC-8封装。
输出滤波电容来自瑞隆，为H2系列固体电解质铝电解电容器，规格为1000μF35V，使用三颗并联。

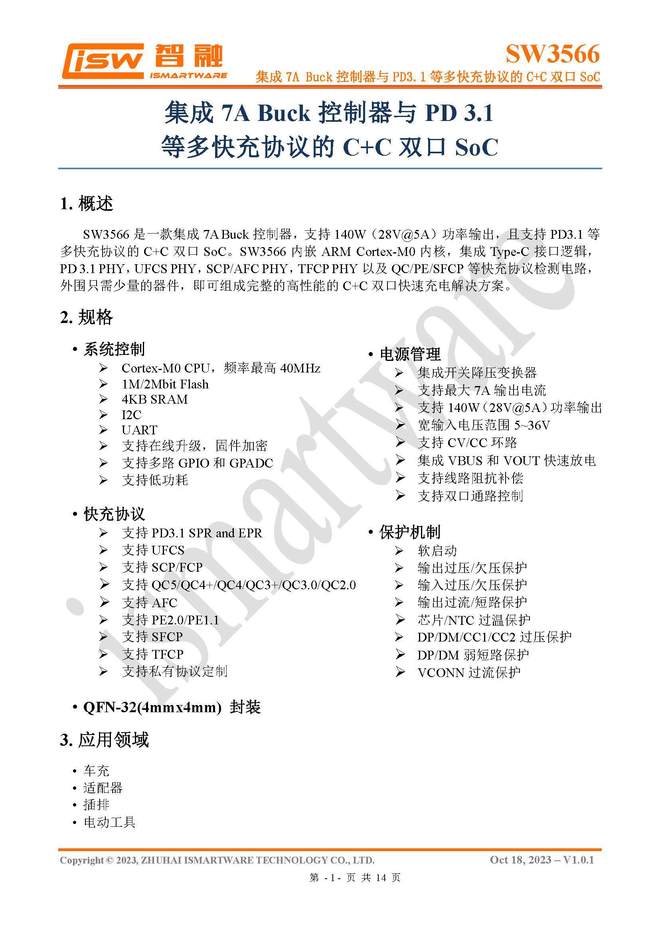

充电器USB-C1接口使用智融SW3566H降压协议芯片，这颗芯片是一款高集成度的多快充协议双口充电SOC芯片，支持USB-C和USB-A接口充电，并支持双口独立限流。芯片内部集成了高效率同步降压转换器，支持20V7A和28V5A输出，支持PD3.1/QC/SCP/UFCS等快充协议，支持快充协议定制，最大支持140W输出功率。
SW3566H集成了CC/CV模式，双口管理逻辑和母线电压检测，搭配对应的降压开关管和VBUS开关管即可实现双口降压输出。芯片内置的降压转换器工作频率为180KHz，支持PWM和PFM工作模式。输出电流，线损补偿等保护阈值均可通过I2C接口进行设定，内置的ADC可实现输入输出电压，输出电流，芯片温度等9个通道的数据采样，支持外接MCU进行参数显示。
SW3566H支持36V输入电压，最高输出电流7A，芯片内置软启动，输入过压/欠压保护，输出过压/欠压保护，输出过流/短路保护，DP/DM/CC过压保护，芯片过热保护和外接NTC热敏电阻保护，以及限功率保护。芯片采用QFN4*4-32封装。
充电头网拆解了解到，智融SW3566H此前还被安克65W 2C1A氮化镓充电器、公牛240W 3C1A氮化镓桌面充电器、绿联300W 4C1A五口PD氮化镓快充充电器、今翔140W 3C1A氮化镓快充充电器、古石188W多口桌面充电器、TOMAX拓玛140W 3C1A氮化镓充电器等产品采用，芯片性能质量获客户一致认可。
小板背面设有同步降压控制器，降压开关管，运放，电流采样电阻和采样放大器。

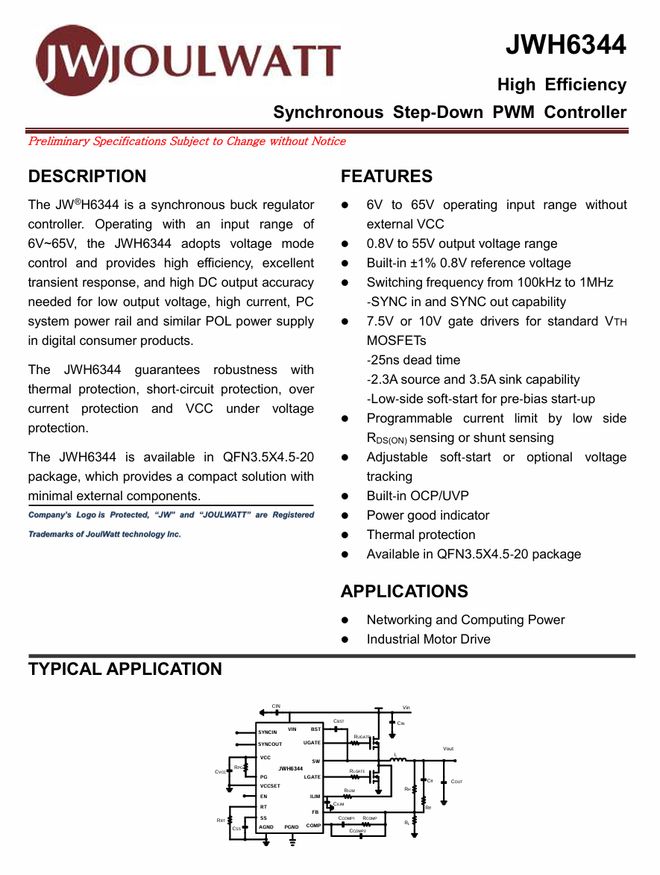

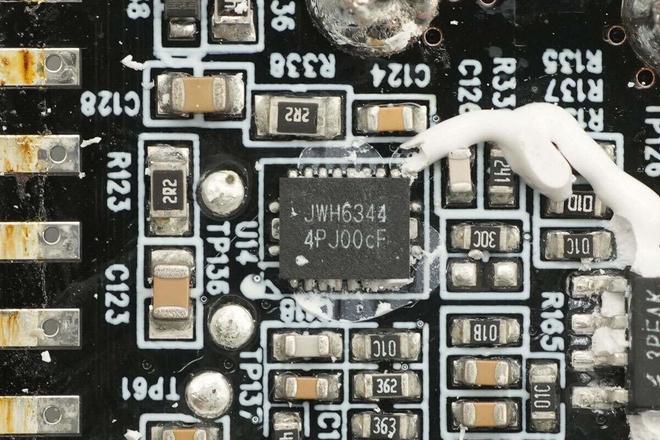

同步降压控制器来自杰华特，型号JWH6344，芯片支持6-65V输入电压，支持0.8-55V输出电压范围，芯片支持100kHz-1MHz开关频率，并具备同步信号输入和同步信号输出。芯片具备可编程的电流限制，采用QFN-20封装。

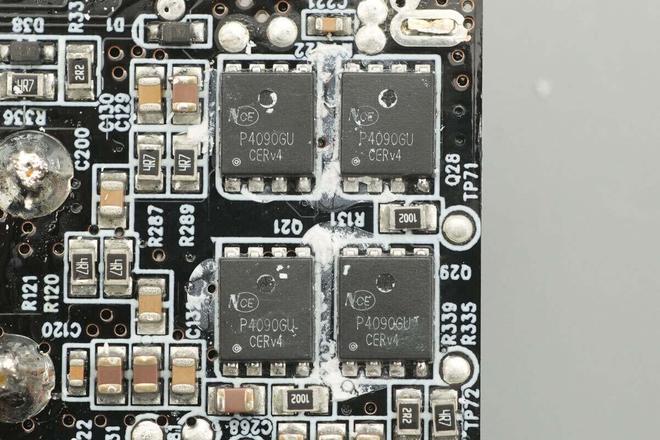

同步降压管来自新洁能，型号NCEP4090GU，耐压40V，导阻2.2mΩ，采用DFN5*6封装。
电流检测芯片来自3PEAK思瑞浦，丝印9A1，型号TP181A1，是一颗零漂移，双向电流检测放大器，采用SC70封装。

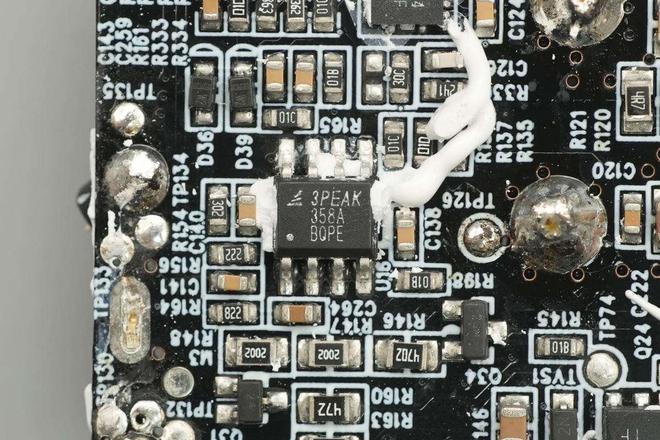

运放来自思瑞浦，型号LM358A，为高电压放大器，具备低失调，低功耗和稳定的频率响应，采用SOP8封装。
初级电源芯片来自昂宝，型号OB2512RN，是一颗高性能离线式电源芯片，芯片采用原边反馈，内置控制器和开关管，采用SOP7封装。
同步降压芯片来自SILERGY矽力杰，丝印Iu，型号SY8301，芯片内部集成开关管，输入电压最高40V，输出电流1A，采用SOT23-6封装。
稳压芯片来自微盟，型号ME6118A33B3，支持2.5-18V输入电压，最大输出电流1A，采用SOT223封装。
最后附上正浩RAPID Pro 氮化镓桌面超充站的核心器件清单，方便大家查阅。
正浩RAPID Pro氮化镓桌面超充站具备四个USB-C接口和一个USB-A接口，机身顶部设有Pogopin磁吸闪充接口。其中USB-C1和USB-C2接口均支持140W快充，磁吸接口支持320W输出功率。机身屏幕支持时钟显示，待机互动表情显示和充电动效显示，并支持APP监控和深度定制。
充电头网通过拆解了解到，正浩RAPID Pro氮化镓桌面超充站采用多块小板焊接组成。PFC控制器采用安森美NCP1680，搭配使用芯朋微PN7113半桥驱动器和镓未来G1N65R070PD-H氮化镓开关管，LLC采用芯源系统HR1001A控制器，搭配使用英诺赛科INN700D190B氮化镓开关管。
同步整流控制器采用芯源系统MP6924B，搭配使用新洁能NCEP038N10GU。降压输出使用智融科技SW3566H降压协议芯片搭配威兆半导体VSE007N04MS-G开关管。并设有国民技术N32G452VEL7主控MCU用于参数采集和功能显示。PCBA模块设有导热垫和散热片，元件之间打胶加固散热，做工与用料扎实可靠。
