在本文中，合科泰主要介绍开关二极管的结构和特点。开关二极管是半导体二极管的一种，是指具有开关功能的二极管。此二极管具有正向施加电压时电流通过 (ON)，反向施加电压时电流停止 (OFF) 的性能。反向恢复时间 (trr) 短，与其他二极管相比，开关特性优异。一般用于各种设备的开关，开关速度快，反向恢复时间 (trr) 短。
高频条件下，二极管的势垒电容表现出来极低的阻抗，并且与二极管并联。当这个势垒电容本身容值达到一定程度时，就会严重影响二极管的开关性能。极端条件下会把二极管短路，高频电流不再通过二极管，而是直接绕路势垒电容通过，二极管就失效了。而开关二极管的势垒电容一般极小，这就相当于堵住了势垒电容这条路，达到了在高频条件下还可以保持好的单向导电性的效果。

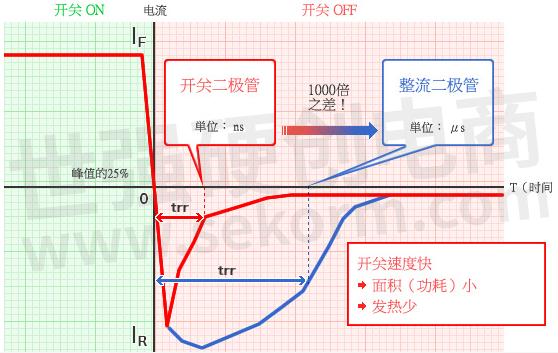

反向恢复时间 (trr) 是指开关二极管从导通状态到完全关闭状态所经过的时间。一般关断后电子不能瞬间停止，有一定量的反向电流流过。其漏电流越大损耗也越大。还正在开发优化材料或扩散重金属从而缩短trr，抑制反冲后振荡（振铃）的FRD (Fast Recovery Diode) 等产品。
