近期RedMagic红魔推出了氘锋能量块mini充系列新品，拥有35W、45W以及65W三种输出功率款式可选，充分满足不同用户群体的选购需求。本期充电头网继续为大家带来45W款的详细拆解，以便消费者全面了解该系列产品。
红魔45W氘锋能量块mini拥有和35W款大小几乎相当的机身，同时性能更进一步，45W快充功率可以满足轻薄笔记本充电需求，做到极致小巧的同时让用户获得更好的快充体验。下面我们就来看看这款产品的具体情况。
充电器延续银灰色金属质感+透明元素的经典组合设计，外观与65W款相同，而大小则与35W款的相当。
机身顶部配置USB-C接口，外壳依旧是透明设计，内部新增黑色隔板而无法看到PCBA模块。

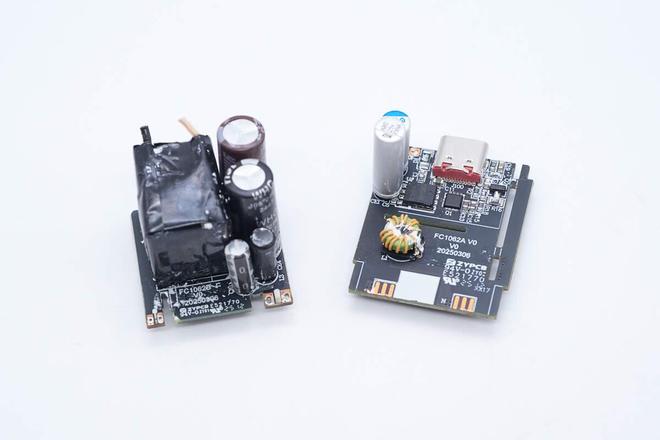

模块上的电容、变压器等器件打白胶加固，高压滤波电解电容和变压器间还设有麦拉片进行隔离。

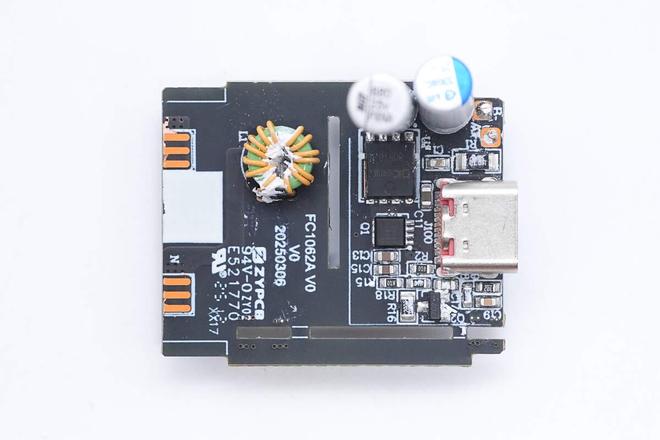

主板正面设有共模电感、同步整流芯片、输出滤波固态电容以及VBUS开关管。

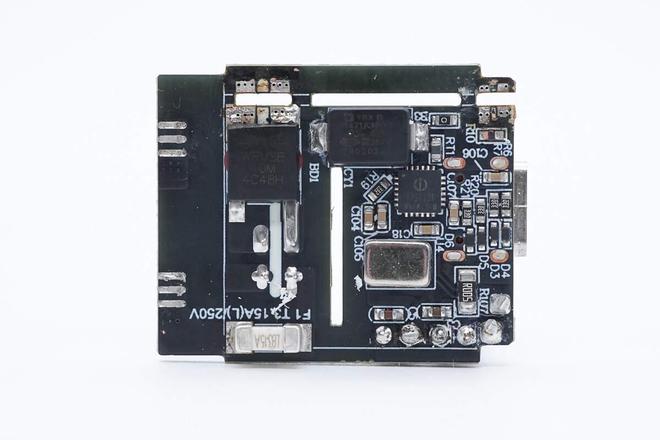

背面设有贴片保险丝、整流桥、贴片Y电容以及协议芯片，对应同步整流芯片区域设有铜块帮助散热。

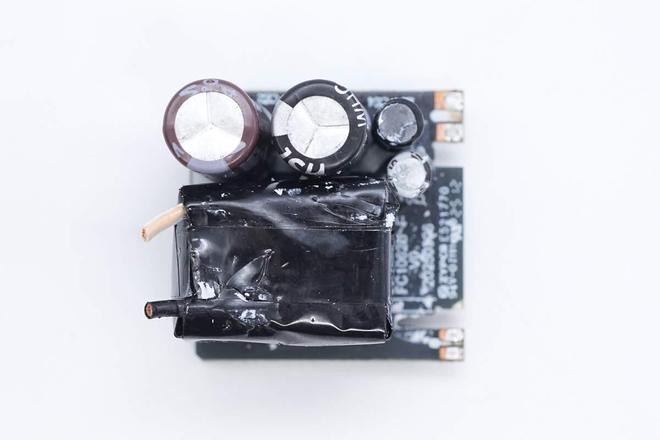

侧边小板正面设有高压滤波电解电容、工字电感、主控芯片供电电容以及变压器。
WRMSB40M整流桥来自深圳市沃尔德实业有限公司，规格为4A 1000V。WRMSB40M这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。
电源主控芯片采用氘锋自研氮化镓芯片——氘01，采用0.18μm BCD工艺all-in-one极致合封，支持Pure-Lock锁谷底技术以及自适应X-discharge放电技术。

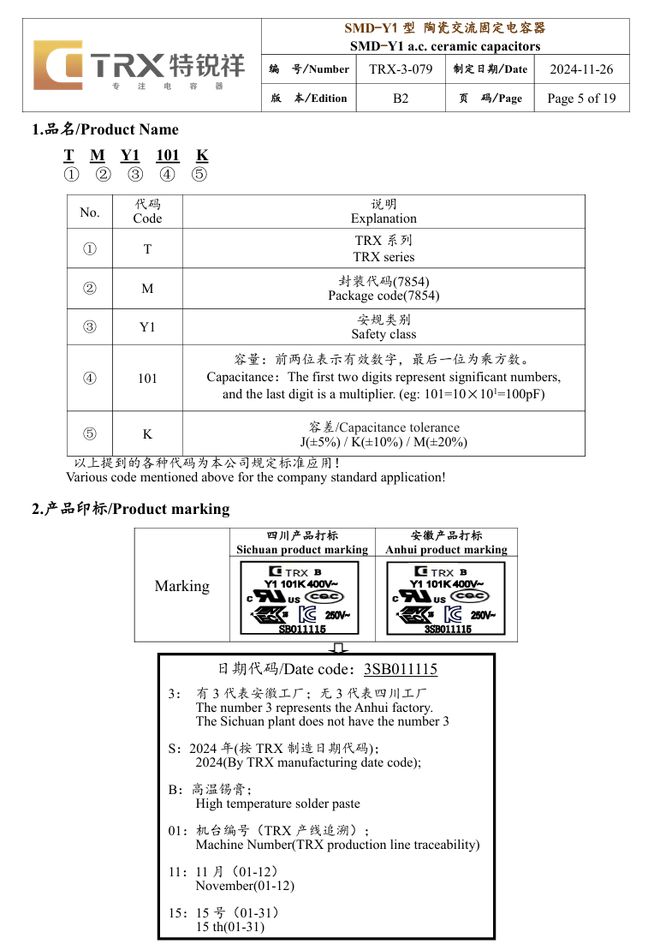

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
同步整流芯片来自东科，型号DK5V100R10VN，这是一款简单高效率的同步整流芯片，内部集成了100V功率NMOS管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二极管，采用PDFN5*6封装。
可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。
红魔45W氘锋能量块mini大小与35W款相当，外观则与65W款相同，额外设计有透明橱窗，小巧精致同时也十分硬核。产品支持FCP、SCP、AFC、QC3.0、PD3.0、PPS全主流快充协议，最大输出功率45W，满足包括轻薄笔记本在内的大多数电子设备日常快充需求。
充电头网通过拆解了解到，充电器采用了氘锋自研合封氮化镓芯片氘01与东科DK5V100R10VN同步整流芯片组成的高集成高频氮化镓电源方案，采用英集芯IP2723T协议芯片控制输出。永铭、万京源、绿宝石电容滤波。模块器件焊接干净利落并打胶加固，用料和工艺水准都不错。
