BAW56BAV70BAV99是GoalTop公司发布的三款快速开关二极管，三者和A7区分，其反向电压最大为70V，正向电流最大为200mA，正向瞬间峰值电流2A，反向恢复时间最大只有6nS，可用于高速开关电路等领域。开关二极管BAW56、BAV70和BAV99在I

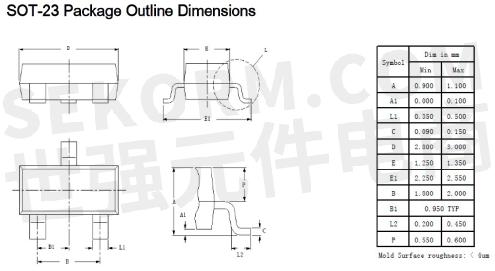

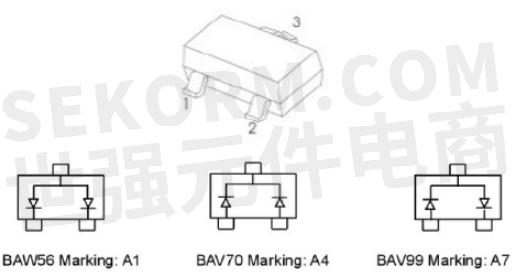

开关二极管BAW56、BAV70和BAV99采用SOT-23封装，但三者的阳极和阴极的引脚定义不同，功耗最大为0.225W，热阻为556℃/W，结温最大为150℃，其存储温度范围为-55℃~150℃，能够适应恶劣的环境要求。
