在现代电子设备中，随着5G通信、物联网（IoT）、以及新能源汽车等高科技行业的飞速发展，电路设计对元器件的性能和可靠性提出了更高的要求。开关二极管作为一种关键的电子元件，在高频和快速切换应用中扮演着重要角色。因此，在选择开关二极管时，理解和评估关键参数至关重要。

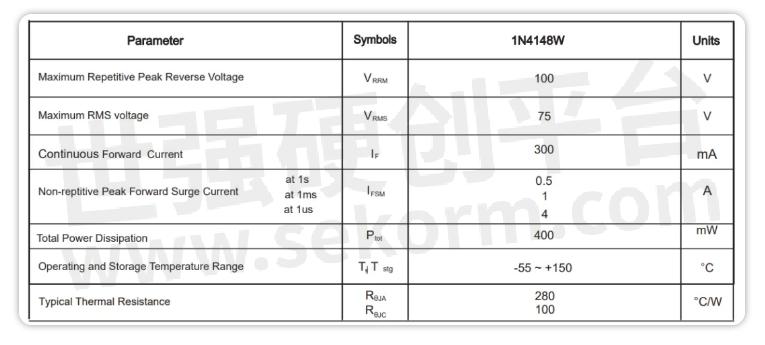

最大反向电压（Vrrm）：这是二极管可以承受的最大反向电压，超过这个值可能会导致二极管损坏。设计人员应根据电路的最高反向电压选择具有足够余量的二极管，以保证电路的安全性和稳定性。开关二极管的最大反向电压为100V，适用于大多数标准电路设计。

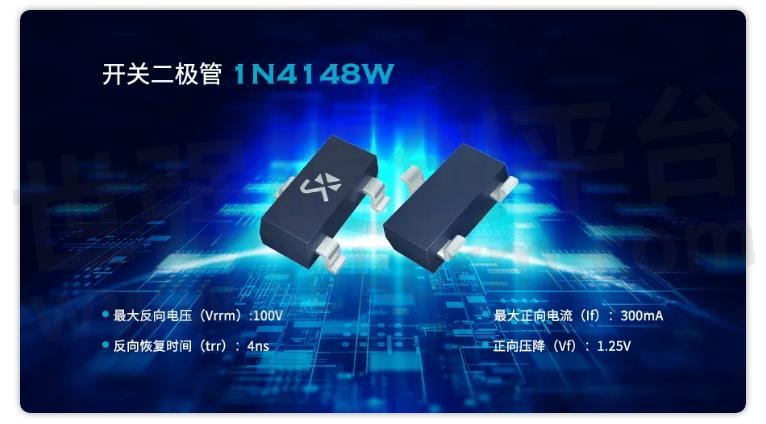

最大正向电流（If）：这是二极管能够持续承受的最大正向电流。在电路设计中，应确保二极管的最大正向电流能够满足应用场景中的电流需求。时科1N4148W的最大正向电流为300mA，适合用于中小功率的开关应用。
反向恢复时间（trr）：对于需要快速切换的应用（如开关转换器和脉冲电路），反向恢复时间是一个关键参数。它决定了二极管从导通到截止的转换速度。时科1N4148W的反向恢复时间仅为4ns，非常适合高频率应用。

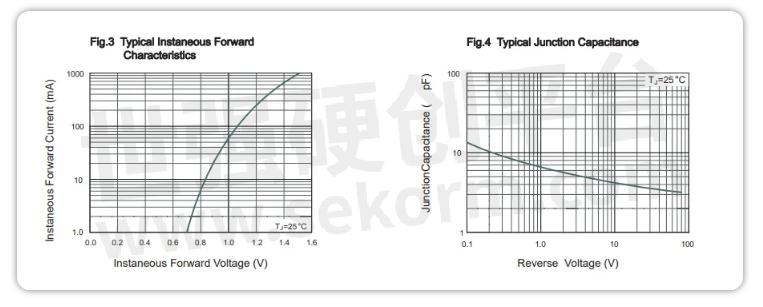

正向压降（Vf）：这是二极管在正向偏置时的电压降。较低的正向压降能够提高电路效率，减少能量损耗。时科1N4148W的正向压降为1.25V，在保持高效能的同时，提供了稳定的性能。

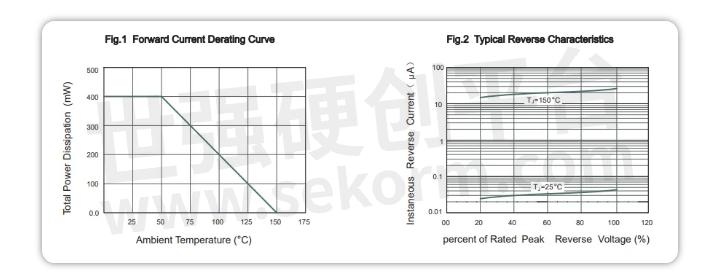

最大功率耗散（Pd）：这是指二极管能够安全耗散的最大功率。合理选择功率耗散能力是确保二极管在工作中不会因为过热而失效的关键。时科1N4148W的设计保证了在高功率条件下的稳定散热。
结温（Tj）：二极管的结温应保持在数据表规定的范围内，以避免热损坏。在存储和工作环境中，时科的产品经过严格测试，确保在各种环境下保持性能稳定。
总的来说，在选型时，应综合考虑电路的实际需求和上述关键参数，以选择最合适的开关二极管，确保电路的高效运行和长期可靠性。
技术资料,数据手册,3D模型库,原理图,PCB封装文件,选型指南来源平台：世强硬创平台
现货商城,价格查询,交期查询,订货,现货采购,在线购买,样品申请渠道：世强硬创平台电子商城
概念,方案,设计,选型,BOM优化,FAE技术支持,样品,加工定制,测试,量产供应服务提供：世强硬创平台
集成电路,电子元件,电子材料,电气自动化,电机,仪器全品类供应：世强硬创平台
本文由犀牛先生转载自时科电子公众号，原文标题为:电路安全与效率：解读开关二极管选型关键参数，本站所有转载文章系出于传递更多信息之目的，且明确注明来源，不希望被转载的媒体或个人可与我们联系，我们将立即进行删除处理。
