肖特基二极管的选型要根据开关电源所要输出的电压VO、电流IO、散热情况、负载情况、安装要求、所要求的温升等确定后，再选用肖特基二极管的种类。本文时科将为您介绍肖特基二极管该如何选型，希望能为各位工程师带来参考。
比如，VR只用到其额定值的80%以下(特殊情况下可控制到50%以下)，IF用到其额定值的40%以下。

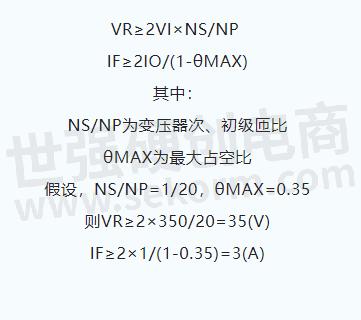

在单端反激(FLY-BACK)开关电源中，假定一产品：输入电压VIMAX=350VDC，输出电压VO=5V，电流IO=1A。根据计算公式，要求整流二极管的反向电压 VR、正向电流IF满足下面的条件：

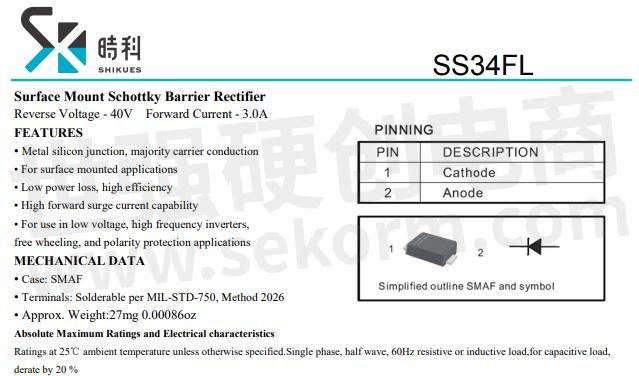

这样，我们可以参考选用时科推出的RB050L-40SS34FL。若产品为风扇冷却，则管子可以把余量留小一些，负载若为容性负载，建议IF再留出20%的余量。

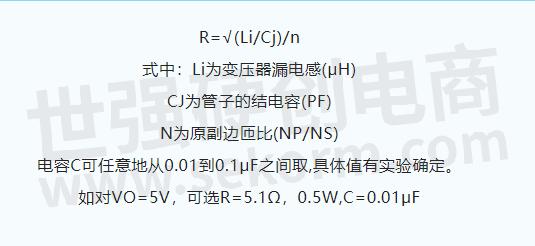

由于高频变压器的漏电感和管子的结电容在截止时形成一个谐振电路，它可导致瞬时过压振荡。因此，有必要在电源输出中设置RC缓冲器以保护管子的安全。另外，RC网络还可减少输出噪声，减少管子的热耗，提高产品的效率和可靠性。
设计PCB时，要使管子及散热器尽量远离电解电容器等对热敏感的器件。以增加产品的寿命。焊接管子的焊盘要足够大，焊接牢靠，避免由于热应力造成脱焊。
肖特基二极管一旦选用后，要经模拟实验，在产品输入、输出最坏的情况下测量其温升及工作波形，确认各项指标不要超过其极限参数。
技术资料,数据手册,3D模型库,原理图,PCB封装文件,选型指南来源平台：世强硬创平台
现货商城,价格查询,交期查询,订货,现货采购,在线购买,样品申请渠道：世强硬创平台电子商城
概念,方案,设计,选型,BOM优化,FAE技术支持,样品,加工定制,测试,量产供应服务提供：世强硬创平台
集成电路,电子元件,电子材料,电气自动化,电机,仪器全品类供应：世强硬创平台
本文由赵浩亮转载自时科，原文标题为:肖特基二极管的选型，本站所有转载文章系出于传递更多信息之目的，且明确注明来源，不希望被转载的媒体或个人可与我们联系，我们将立即进行删除处理。
