电源作为电力转换的关键环节，其待机功耗直接影响着能源浪费水平。本文深入解析如何通过初级侧调节反激式拓扑、智能控制策略及器件优化，实现待机功率低于

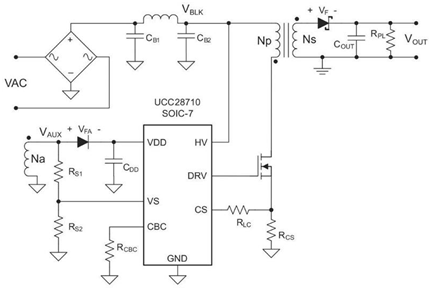

反激式拓扑凭借结构简单、成本低廉的优势，成为低功耗离线电源的首选方案。传统设计中，光耦器件用于次级侧电压反馈，但其功耗与稳定性问题逐渐显露。现代准谐振（QR）反激式控制器通过初级侧调节技术，彻底摒弃光耦依赖——利用变压器偏置绕组的磁反馈形成闭环控制，仅需电阻分压网络即可精准调节输出电压。以德州仪器UCC28710控制器为例（图1），其通过检测谐振谷值电压实现软开关，将开关损耗降低40%以上。

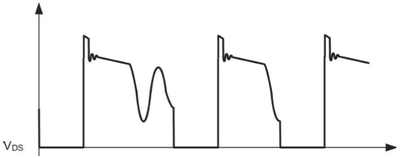

准谐振技术的核心在于利用电路寄生参数（初级电感与开关节点电容）产生的谐振特性。如图2所示，当次级电流归零后，控制器在谐振电压谷底触发MOSFET导通，使开关节点电压从400V降至50V以下，显著减少开关过程中的能量损耗。这种“谷底开关”机制，可将转换效率提升至88%以上。
每个开关周期从输入源获取的能量（E_cycle）直接决定待机功耗水平。其计算公式为：
其中，C_oss为MOSFET输出电容，V_bulk为母线电压，f_sw为开关频率。通过将开关频率降至10kHz以下，UCC28710在空载时的周期损耗可控制在3mW以内。但低频运行会恶化瞬态响应——当负载突变时，控制器需长达100ms才能检测到电压波动。
传统电阻启动方案在230VAC输入时产生超过200mW损耗，成为待机功耗的主要短板。革新方案采用耗尽型MOSFET构建有源启动电路：
输出电压建立后，FET被关断该设计使启动损耗从毫瓦级降至微瓦级，配合UCC28710的自适应供电系统，整体待机损耗减少60%。
TVS缓冲替代RCD网络：瞬态电压抑制二极管（TVS）在电压超过箝位值前几乎无损耗，较传统RCD方案效率提升5%
超快恢复二极管选择：反向恢复时间＜35ns的二极管可减少开关节点震荡损耗

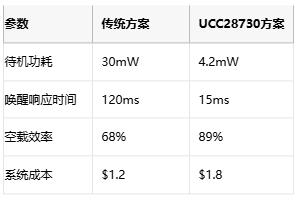

突破5mW待机功耗壁垒需要颠覆性技术创新。德州仪器推出的UCC28730+UCC24650芯片组，通过“超低频运行+智能唤醒”机制实现革命性突破：
跨隔离栅唤醒技术：次级侧UCC24650实时监测输出电压，当负载接入导致电压下降3%时，通过变压器耦合发送唤醒信号
三脉冲加速响应：初级侧控制器收到信号后，立即以65kHz频率发送三个脉冲，在10ms内恢复稳压输出
预负载策略：在输出端添加10kΩ电阻（损耗5mW）可改善动态性能，但会增加待机功耗
自适应频率调制：根据负载情况动态调整开关频率，轻载时运行于10kHz，重载时升至130kHz
输出二极管：超快恢复类型（如ONSemi MUR160），反向恢复时间＜50ns
目前，该技术已在智能手机充电器（如小米120W快充）、智能家居网关等场景实现商用。欧盟ErP指令要求2026年后所有外置电源待机功耗＜5mW，这将推动相关方案快速普及。未来，随着GaN器件与数字控制技术的融合，AC-DC电源有望在保持零待机损耗的同时，将功率密度提升至30W/in³，为能源革命注入新动能。
