二极管的英文是diode。二极管是由半导体材料（硅、硒、锗等）制成的。二极管的正、负二个端子,一端称为阳极,一端称为阴极。电流只能从阳极向阴极方向移动。二极管是由半导体组成的器件。半导体无论哪个方向都能流动电流。
晶体二极管是一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成了空间电荷层，并且建有自建电场，当不存在外加电压时，因为p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当产生正向电压偏置时，外界电场与自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流（也就是导电的原因）。
当产生反向电压偏置时，外界电场与自建电场进一步加强，形成在一定反向电压范围中与反向偏置电压值无关的反向饱和电流I0（这也就是不导电的原因）。
当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
二极管（英语：Diode），电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过。许多的使用是应用其整流的功能。而变容二极管（Varicap Diode）则用来当作电子式的可调电容器。
大部分二极管所具备的电流方向性，通常称之为“整流（Rectifying）”功能。二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断 （称为逆向偏压）。

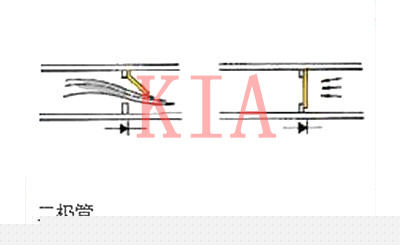

因此，二极管可以想成电子版的逆止阀。然而实际上二极管并不会表现出如此完美的开与关的方向性，而是较为复杂的非线性电子特征——这是由特定类型的二极管技术决定的。
早期的二极管包含“猫须晶体（Cats Whisker Crystals）”以及真空管(英国称为“热游离阀（Thermionic Valves）”)。现今最普遍的二极管大多是使用半导体材料如硅或锗。
外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场的阻挡作用，正向电流几乎为零，这一段称为死区。
这个不能使二极管导通的正向电压称为死区电压。当正向电压大于死区电压以后，PN结内电场被克服，二极管正向导通，电流随电压增大而迅速上升。
在正常使用的电流范围内，导通时二极管的端电压几乎维持不变，这个电压称为二极管的正向电压。
外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流。
由于反向电流很小，二极管处于截止状态。这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。
引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电性。
如果二极管没有因电击穿而引起过热，则单向导电性不一定会被永久破坏，在撤除外加电压后，其性能仍可恢复，否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。
2）发光二极管判断的话，长脚是正极，短脚是负极。如果都是一样长的话，那么里面大一点的是负极，比较小的那个是正极。
3）晶体二极管PN结的导通方向是 P-N ，也就是P-N导通（P正，N负）。PN结正向导通方向截至。
