本期拆解带来的是一款问界的便携式充电枪，这款充电枪为常见的一体式设计，由插头，充电控制盒和充电枪组成，总长度约为5.3米。这款充电枪采用16A插头，支持13A充电电流，充电功率为2860W。
充电盒设有四颗LED指示灯，分别用于电源指示，连接指示，充电指示和故障指示功能。充电盒具备过压、欠压、过流、漏电保护等安全防护功能。下面充电头网就带来问界这款便携式充电枪的拆解，一起看看内部的设计和用料。
问界便携式充电枪附带黑色收纳包，收纳包印有Design for AITO字样。
充电枪整体为黑色外壳，体积小巧便于收纳。前端充电枪头端部盖有胶套密封，防尘防潮防氧化。
充电枪头印有产品型号、电压电流参数为16A 250V AC，防护等级为IP55。
枪头端部为新国标7孔交流电枪头，可适配国内外各大品牌新能源汽车的各种车型。
看完了问界便携式充电枪的外观展示，下面就进行拆解，一起看看内部的设计和用料。
拧下固定螺丝，取下输入和输出连接导线，PCBA模块使用螺丝固定在充电盒内部。
PCBA模块正面一览，左侧设有开关电源模块和滤波电容，右侧设有共模电感、安规X2电容和压敏电阻。中间位置设有接线柱和漏电流互感器，右侧上下设有继电器，右上角设有电流互感器，右下方设有输出接线柱。

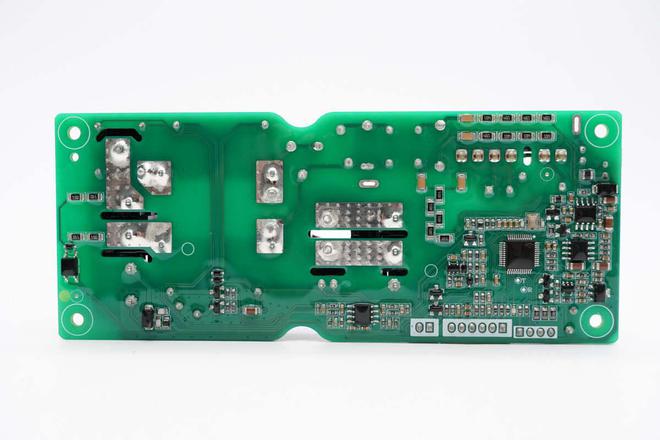

PCBA模块背面大电流走线露铜加锡，右侧设有MCU和运放以及电荷泵芯片。

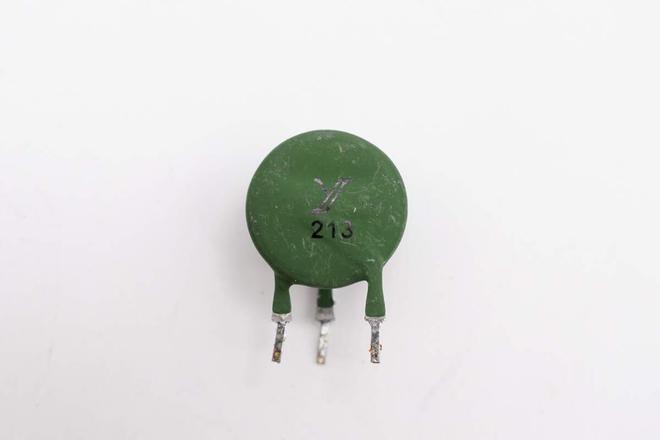

输入端设有一颗复合型PTC热敏电阻，来自劲阳电子，丝印213，提供过压、过流和过热保护。
电源芯片型号被打磨，采用SOP7封装。下方型号LS05-13B12R3，模块输出功率为5W，输出规格为12V420mA，支持85-305VAC或70-430VDC输入电压，支持-40~+85℃工作温度，具备输出短路和过流保护。

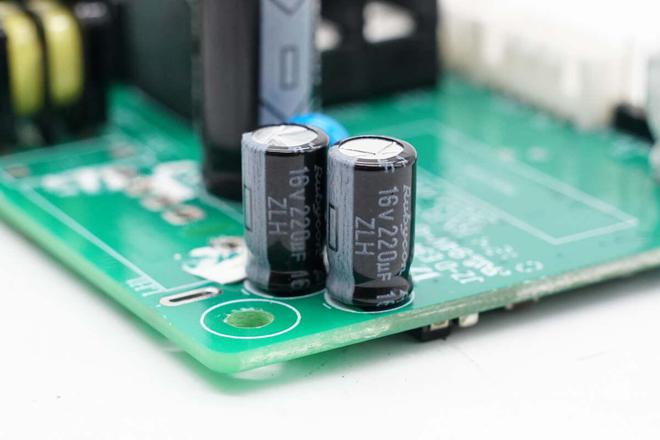

输出滤波电容来自红宝石，为ZLH系列长寿命电解电容，规格为16V220μF。

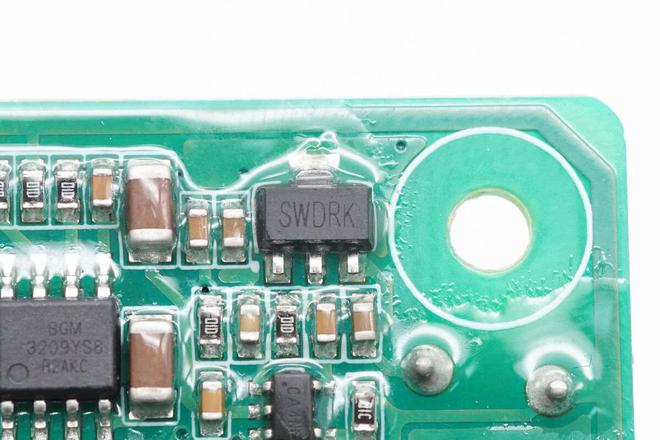

稳压芯片来自圣邦，丝印SWD，型号SGM2203-3.3，输入电压36V，输出电压3.3V，输出电流150mA，采用SOT-89-3封装。

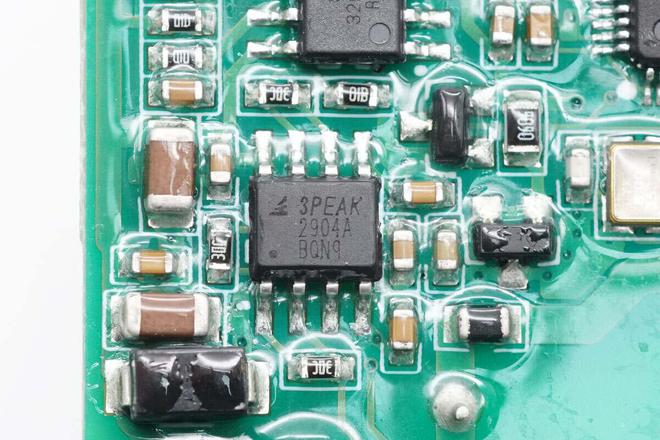

双运放来自思瑞浦，型号LM2904A，是一颗36V工作电压的双运放，支持轨对轨输出，采用SOP8封装，配合电流互感器进行充电电流检测。

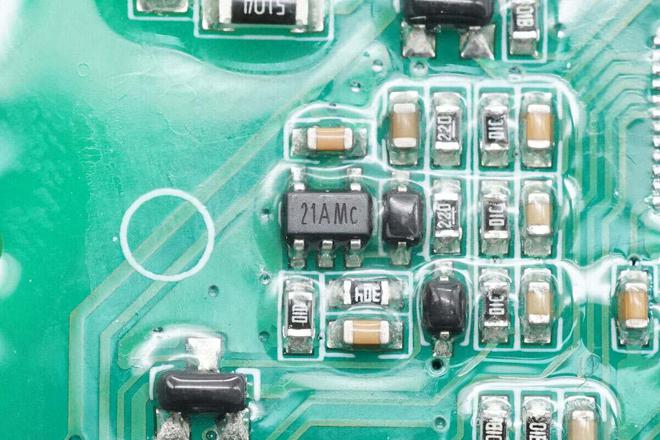

单运放来自思瑞浦，丝印21A，型号LM321A，采用SOT23-5封装。

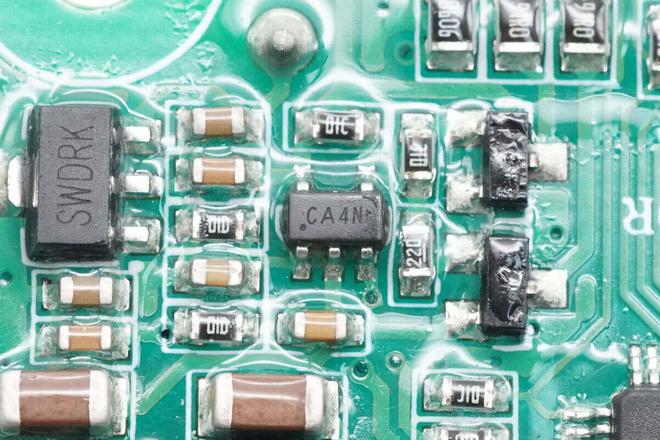

电压比较器来自思瑞浦，丝印CA4，型号LMV331TP，是一颗开源输出的单路电压比较器，采用SOT23-5封装。

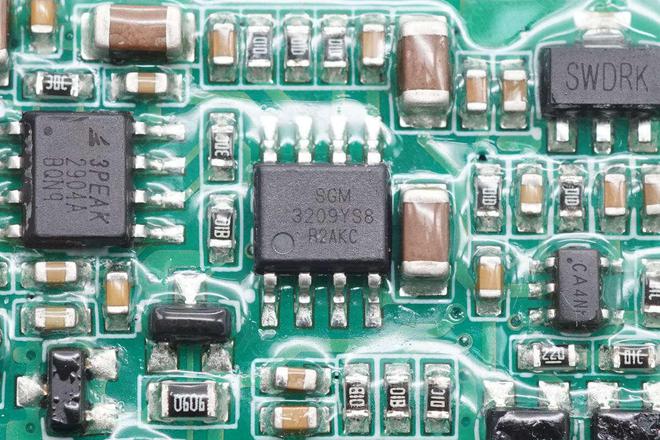

电荷泵来自圣邦，型号SGM3209，是一颗18V输入电压的负压电荷泵，输出电流为100mA，开关频率可编程，无需外置二极管，采用SOIC-8封装。
用于充电控制的继电器来自宏发，型号HF161F-W/12-HT，线V，内置一组常开触点，触点容量为31A。
问界便携式新能源汽车充电枪配有收纳包，方便在车内或家中收纳，携带方便。充电枪为一体化设计，设有16A插头，支持13A充电电流，充电功率为2860W。这款充电枪控制盒设有四颗指示灯，分别用于电源指示、连接指示、充电指示和故障指示功能，满足日常使用需求。
充电头网通过拆解了解到，充电枪控制盒使用螺丝固定，壳体接缝处使用胶圈密封。内部PCBA模块使用螺丝固定，输入输出接线冷压端子，通过螺丝接线柱固定。控制盒使用兆易创新MCU进行参数采集和保护控制，搭配使用思瑞浦运放和电压比较器。
控制盒内部使用金升阳开关电源模块，搭配使用圣邦降压芯片和电荷泵芯片。内部高压滤波电容来自三信，低压滤波电容来自红宝石。用于充电控制的继电器来自宏发。PCBA模块涂有三防漆，直插元件打白胶加固。输入插头内部还设有热敏电阻检测温度，进一步提升使用安全。
