下图1为常见二极管电路符号，一个三角形两边各一直线，三角形顶角直线端为负极，三角形底平面直线那端为正极，正负极也表示
（2）PCB板电路符号：在PCB主板上如图2所示，小方块为二极管负极，大方块为二极管正极，即1脚正2脚负。

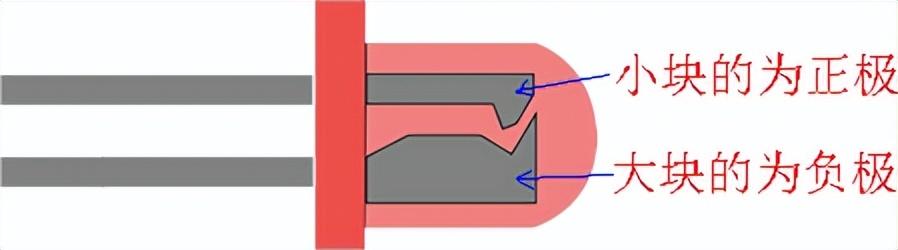

如果只通过引脚区分正负极不好识别，有时候焊接拆卸时发光二极管两脚是一样长，这时候就看LED管体内极小的金属为正极，大块的为负极。

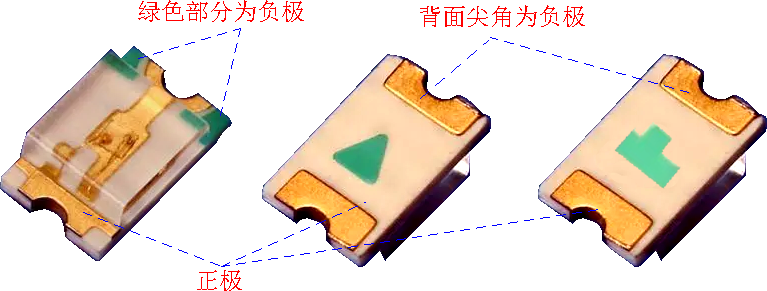

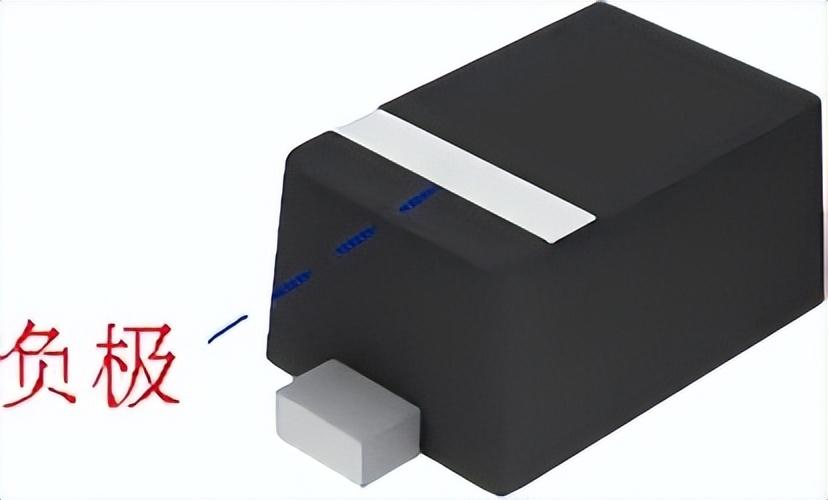

贴片式发光二极管，一般都有一个小凸点区分正负极，有特殊标记（绿色部分、尖角部分）为负极，另一端无特殊标记的为正极。

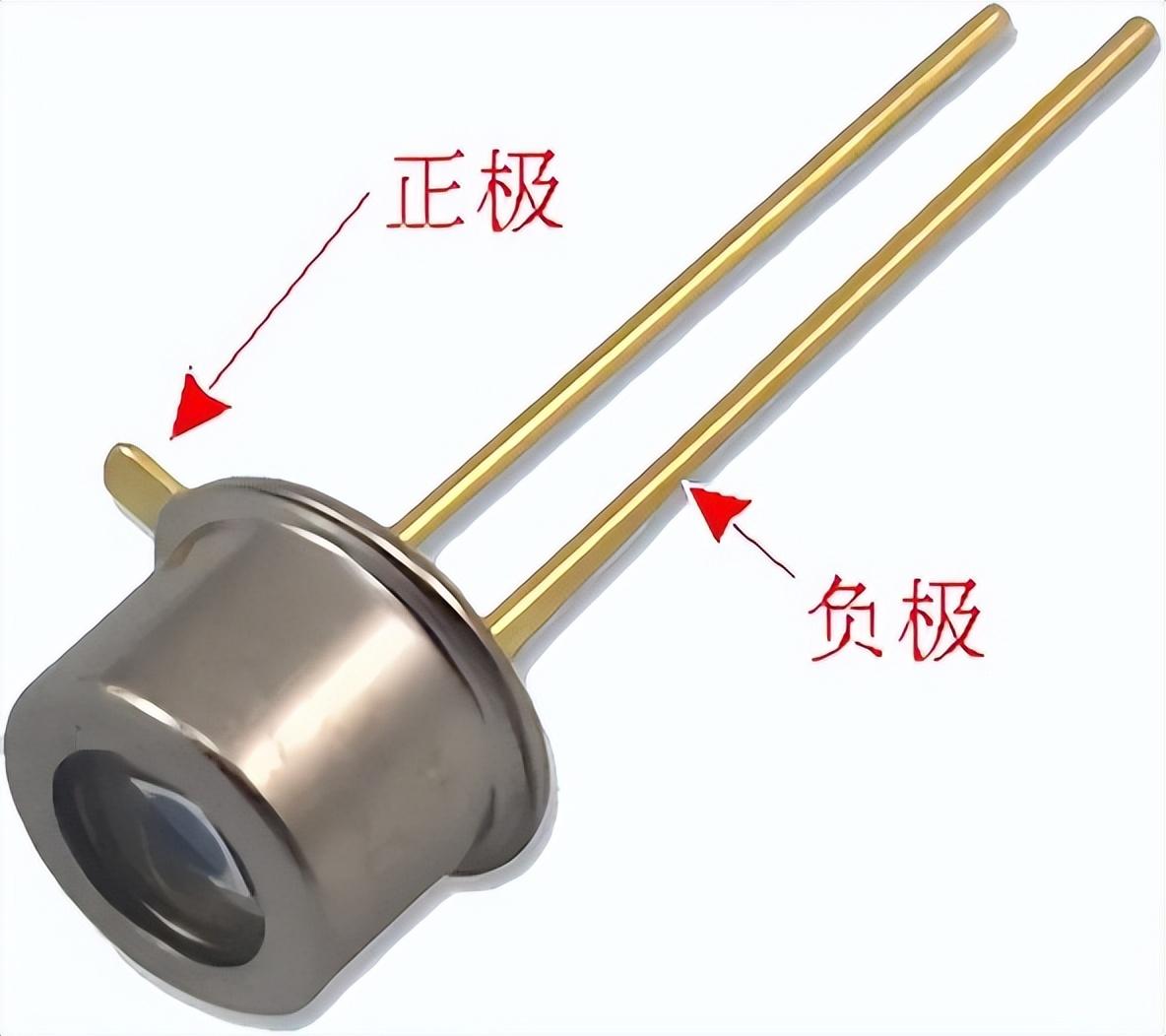

金属外壳封装的光电二极管，金属下方有一个突出的凸块，靠近凸块引脚为正极，另一端为负极。

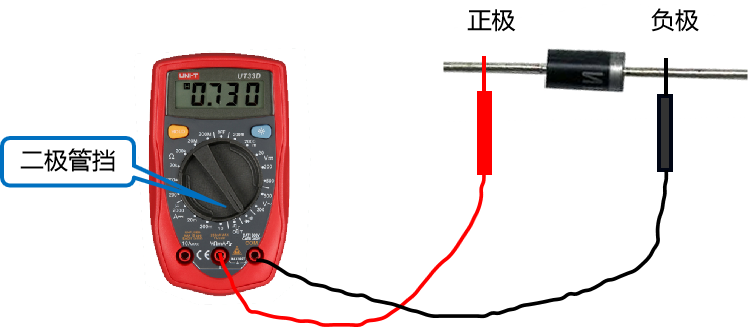

目前我们使用最多的就是数字万用表，我们一般把数字万用表打到二极管档位，电池正极对应着红表笔，负极对应黑表笔（指针万用表相反）。
如图所示，如果显示硅管压降 0.7V、锗管0.3V 则为正常，如图显示0.730表示红表笔接二极管正极，黑表笔接二极管负极。
