是一种特殊的器件，其结构由重掺杂的P型和N型半导体之间夹一层本征I型半导体构成。PIN二极管在正向偏置时呈现低阻抗，而在反向偏置时呈现高阻抗，这种特性使得它在微波电路和
可变阻抗特性：PIN二极管在正向偏置时，其I层中的载流子密度增加，使得器件的阻抗降低。而在反向偏置时，I层中的载流子被耗尽，导致器件的阻抗增加。这种可变阻抗特性使得PIN二极管可以用作可调衰减器、开关、移相器和调制器等。
快速开关特性：由于PIN二极管的I层较宽且掺杂浓度低，使得载流子在其中的渡越时间较长。因此，在正向偏置和反向偏置之间切换时，PIN二极管需要一定的时间才能达到稳定状态。尽管如此，PIN二极管的开关速度仍然比其他一些微波开关要快。
高功率处理能力：PIN二极管能够承受较高的功率输入，这使得它在高功率微波电路和控制系统中具有优势。
线性度：在某些应用中，PIN二极管的线性度也是一个重要的参数。通过优化设计和制造工艺，可以实现高线性度的PIN二极管，以满足特定应用的需求。
PIN二极管是一种具有两个引脚（即PIN）的二极管，其中一个引脚为阳极（Anode），另一个引脚为阴极（Cathode）。它是一种非线性元件，可用于电子电路中的整流、开关、保护等功能。PIN二极管的基本参数主要包括：
正向电压（Forward Voltage）：PIN二极管在正向工作时，其阻抗变小，电流开始流动的电压。通常，PIN二极管的正向电压在0.6V到0.7V之间。
额定电压（Vr）：这是光电二极管正向工作时的最大电压，通常使用直流电压进行测试。
开关时间：由于电荷的存储效应，PIN管的通断和断通都需要一个过程，这个过程所需的时间即为开关时间。
PIN二极管的结构图如图1所示，因为本征半导体近似于介质，这就相当于增大了P-N结结电容两个电极之间的距离，使结电容变得很小。其次，P型半导体和N型半导体中耗尽层的宽度是随反向电压增加而加宽的，随着反偏压的增大，结电容也要变得很小。
由于I层的存在，而P区一般做得很薄，入射光子只能在I层内被吸收，而反向偏压主要集中在I区，形成高电场区，I区的光生载流子在强电场作用下加速运动，所以载流子渡越时间常量减小，从而改善了光电二极管的频率响应。同时I层的引入加大了耗尽区，展宽了光电转换的有效工作区域，从而使灵敏度得以提高。
结构： PIN二极管的结构由P型半导体、Intrinsic半导体和N型半导体三层组成。Intrinsic半导体层是一层轻掺杂的半导体，因此可忽略自由载流子。
正向偏置：当PIN二极管处于正向偏置状态时，也就是P端连接正电压、N端连接负电压，电流开始流动。在这种情况下，由P端到N端流动的电流主要是由载流子（空穴和电子）组成。
反向偏置：当PIN二极管处于反向偏置状态时，也就是P端连接负电压、N端连接正电压，形成反向电场。由于Intrinsic层的存在，这一层的宽度相对较大，使得在反向偏置下电子和空穴在Intrinsic层中移动需要克服较大的空间电荷区。
漏电流较低：由于Intrinsic层的存在，电子和空穴在反向偏置时需要穿越较宽的Intrinsic区域，这增加了漏电流的电阻。因此，PIN二极管的反向漏电流相对较低。
逆向击穿电压较高：由于Intrinsic层的宽度，PIN二极管的逆向击穿电压相对较高。逆向击穿电压是指在反向电压超过一定阈值时，二极管发生击穿的电压。

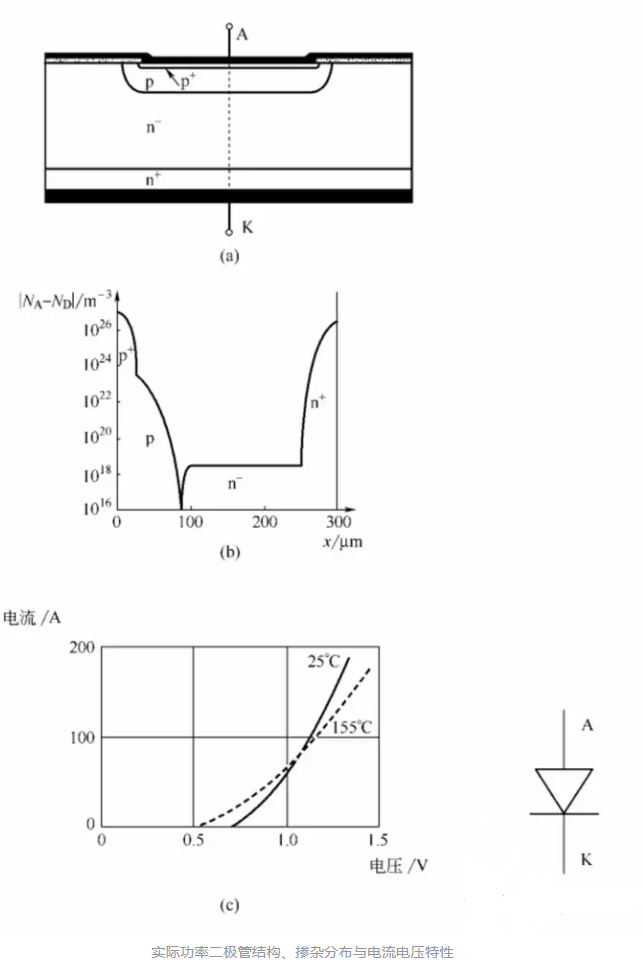

实际的PIN功率二极管会有一次 P+ 的额外注入，目的降低正面接触电阻。
PIN二极管在微波通信、雷达、电子对抗、测量仪器和自动控制等领域有着广泛的应用。例如，它可以用作微波开关来控制信号的通断，或者用作可调衰减器来调节信号的幅度。此外，PIN二极管还可以用于相位调制、频率调制和脉冲调制等。
