ECP2459是一款电流模式DC-DC异步降压转换器。内置MOSFET可以提高大功率转换效率，最高可实现1A以内的峰值输出电流，带载3W以内。内置补偿电路，提供稳定的环路补偿。电流模式在宽电压输入的条件下拥有优秀的动态响应和系统稳定性。

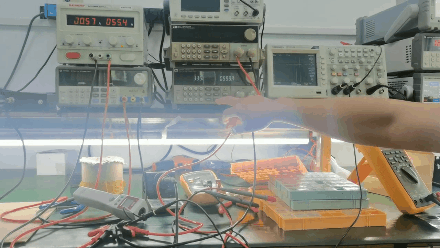

实测带载3.3V，500MA，峰值电流1A，输出稳定没有掉电流情况，防止模块单片机MCU重启或死机，SOT23-6小封装兼容MP2459，实用性强。
1)开关电流路径尽量短，输入电容、高边MOSFET和外部开关二极管形成的环路区域尽量小。
2)旁路陶瓷电容靠IN端就近放置，SW输出相关走线)所有反馈电路连接需短而直接，反馈电阻和补偿元件尽可能靠近芯片。
5)SW、IN、特别是地要分别连到一个大面积覆铜区域，以冷却芯片、改进热性能和加强长期的可靠
