充电头网采购了弘鹏新能源推出的一款2200W功率的光伏并网逆变器，型号Hosola Smart 2200TL，该系列光伏并网逆变器支持1000W、1600W、2200W、2500W和3000W五个功率档位。逆变器最高直流输入电压为550V，MPPT工作电压范围为180-500V。
逆变器输出电压为220V，最大输出电流11A，输出功率为2200W，支持180V~270V输出电压调节。逆变器内部集成输出过电压保护，接地故障保护，参数监控，接地故障电流监控，直流注入电流监控以及防孤岛保护。

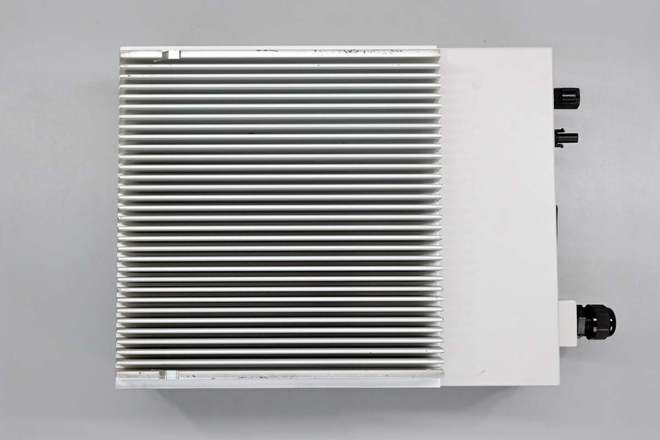

逆变器采用金属外壳，在壳体背面设有被动散热片，通过对流散热，并具备IP65防护等级。逆变器壳体设有背光1602液晶屏幕，用于显示逆变器运行状态。下面就带来弘鹏新能源Smart 2200TL光伏并网逆变器的拆解，一起看看内部的设计和用料。
警示标签特写，标注高温及火灾危险，不要触摸，高压注意，在打开设备之前断开与电网和太阳能电池板的连接，在拆开上盖之前等待5分钟。
看完了这款光伏并网逆变器的外观展示，下面就进行拆解，一起看看内部的设计和用料。
断开升压电感和滤波电感、输入输出导线与PCBA模块的连接，拆下固定功率管的压板，取出PCBA模块。
控制板设有两颗MCU，多颗运放和电压比较器，底部设有1602液晶屏幕模块。
另一颗MCU型号相同，两颗协同用于逆变器驱动信号输出和整机控制，以及屏幕显示功能。

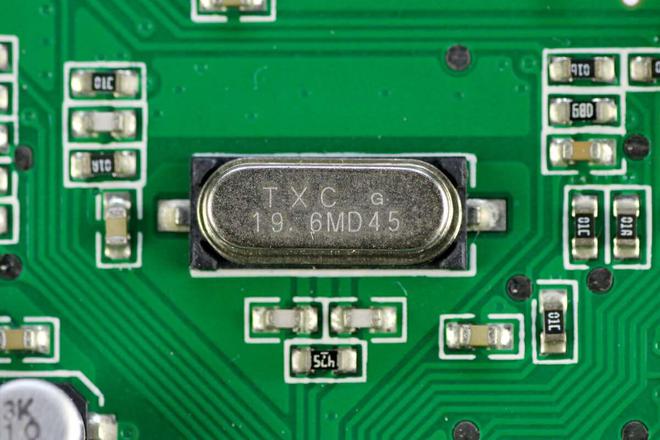

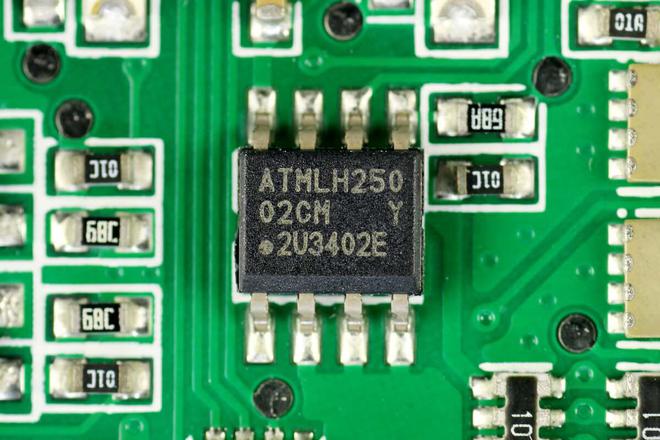

存储器来自微芯科技，型号AT24C02C，容量为256B，采用SOIC-8封装。

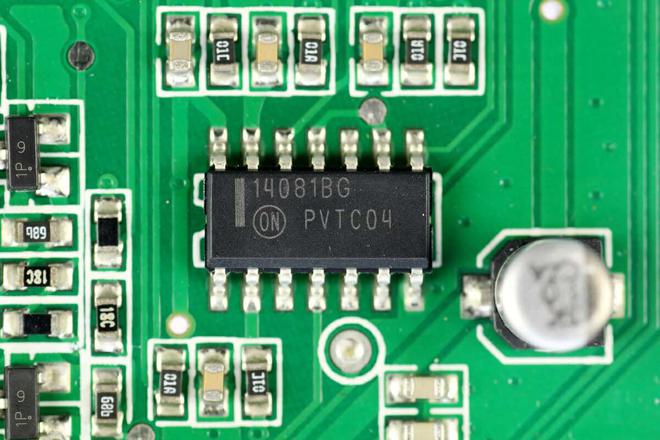

控制板共设有三颗安森美MC14081B四路与门用于输出驱动信号缓冲，采用SOIC-14封装。

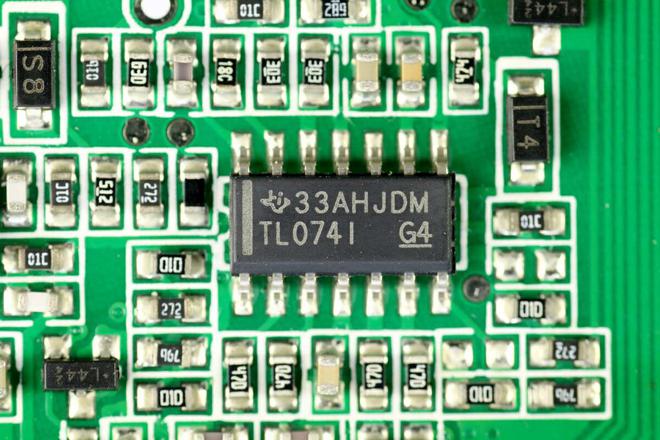

控制板设有三颗德州仪器TL074I四运放用于信号检测放大，采用SOIC14封装。

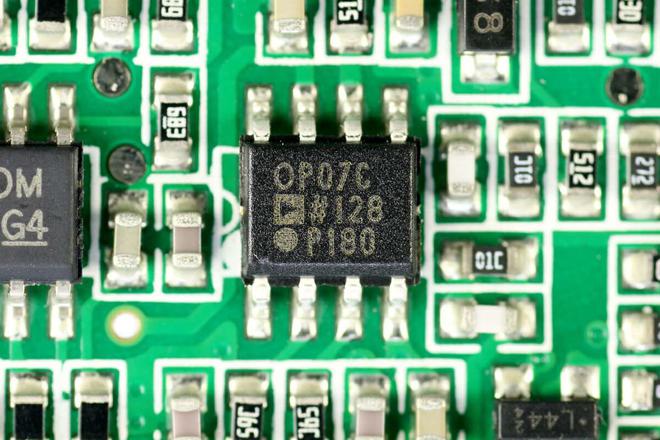

控制板设有两颗亚德诺OP07C单运放，支持-40~85℃工作温度，采用SOIC8封装。
控制板设有两颗德州仪器LM239四路电压比较器，用于信号处理，采用SOIC14封装。

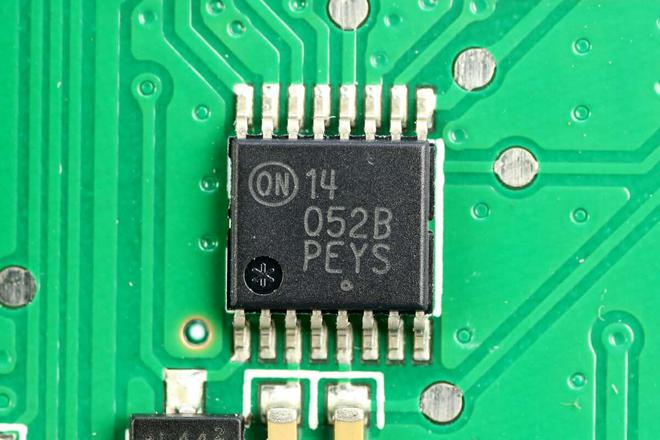

模拟开关来自安森美，型号MC14052B，是一颗双路四通道的模拟开关，采用TSSOP-16封装。
小板上设有一颗稳压芯片，来自安森美，丝印1733VG，实际型号为NCP1117DT33，输出电压为3.3V，输入电压最高20V，输出电流1A，采用DPAK封装。
逆变器PCBA模块正面一览，左侧为直流输入端，设有滤波电容，压敏电阻和滤波电感，中间位置设有两颗电解电容用于输入滤波，上方设有升压开关管，整流管，泄放电阻和泄放开关管。中间位置设有四颗电解电容用于升压滤波。

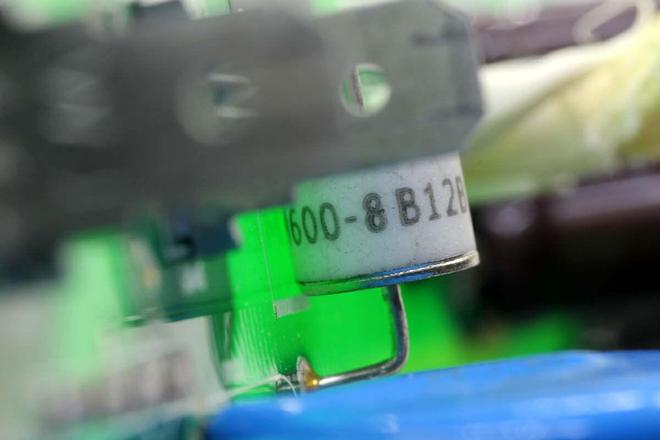

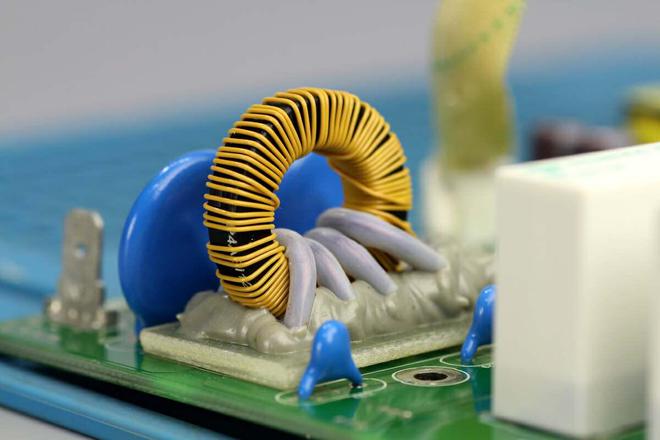

在电解电容下方和右侧设有四颗开关管，用于交流输出调制，右侧设有电流传感器，薄膜滤波电容，磁环滤波电感和继电器，右下角设有零序电流互感器，用于泄露电流检测，并设有压敏电阻和气体放电管，用于吸收浪涌。下方为辅助电源部分，用于为控制板提供供电。
高压滤波电容来自NCC贵弥功，为LXS系列长寿命电容，规格为315V390μF，两颗串联。
泄放开关管来自UTC友顺，型号2N90，NMOS，耐压900V，导阻5.6Ω，采用TO-252封装。
高压滤波电容来自NCC贵弥功，为LXS系列长寿命电容，规格为315V1000μF，两两串联后并联，等效规格为630V1000μF。

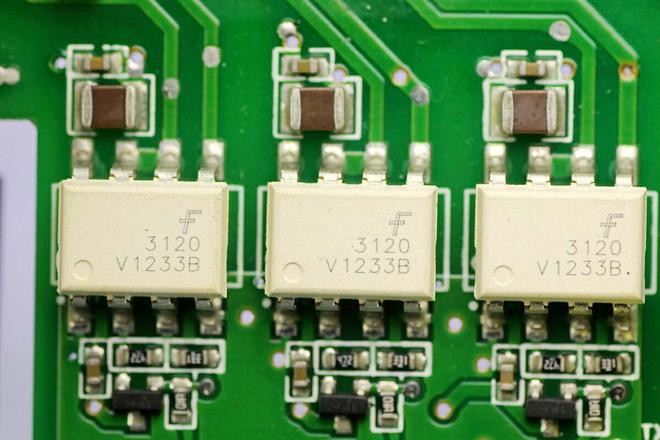

用于IGBT驱动的隔离光耦来自安森美，型号FOD3120SD，具有高抗扰度和高共模抑制特性，输出电流为2.5A，内部集成高速驱动器，采用PDIP8 GW封装。

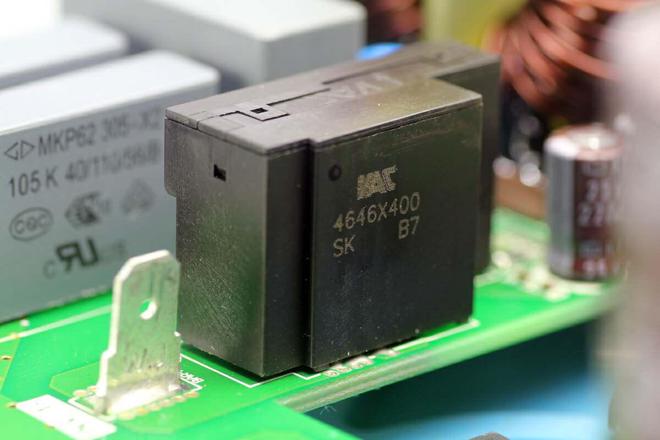

电流互感器来自VACUUMSCHMELZE瓦克华，型号T60404-N4646-X400，量程为25A，支持交流、直流、脉冲和混合电流测量。
继电器来自SONG CHUAN松川，为210系列小型功率继电器，型号为210-2AH-F-C，双常开触点，触点为银合金材质，触点容量为12A，线V，用于输出控制。

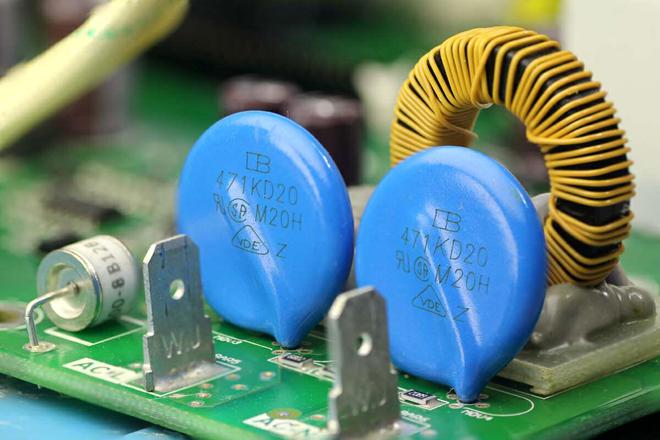

压敏电阻来自Brightking君耀电子，型号471KD20，用于吸收过压浪涌。

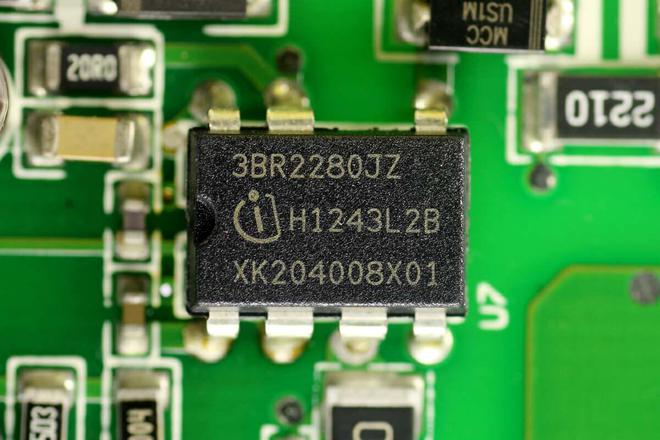

辅助电源芯片来自英飞凌，型号ICE3BE2280JZ，内置电流模式控制器，集成800V耐压CoolMOS开关管和高压启动电路，采用DIP-7封装。
降压芯片来自德州仪器，型号TPS5430，芯片内部集成开关管，工作频率500KHz，支持3A输出电流，采用SOIC-8封装。
继电器来自FUJITSU富士通，型号FTR-F4GAK012T-KW，内置双常开触点，触点容量为5A，线V。
最后附上弘鹏新能源Hosola Smart 2200TL光伏并网微型逆变器核心器件清单，方便大家查阅。
弘鹏新能源 Hosola Smart 2200TL光伏并网逆变器输出功率为2200W，直流输入支持550V输入电压，交流输出电压为220V，输出电流11A。逆变器采用金属外壳，具备IP65防护等级。壳体背面设有铝合金散热片用于被动散热，机身正面设有液晶屏幕和指示灯，用于显示逆变器的工作状态。
充电头网通过拆解了解到，这款逆变器内部功率器件通过螺丝和压板固定到铝合金散热片上进行散热，升压电感和滤波电感也固定在散热片上散热。内部为控制板和功率板组成，其中控制板使用两颗瑞萨MCU进行逆变器驱动信号输出和整机控制，以及屏幕显示功能。功率板设有升压开关管，整流管和调制管，使用英飞凌IGBT搭配力特快恢复二极管。
滤波电容采用贵弥功品牌，两颗串联提升耐压。逆变器内部使用压敏电阻进行过压保护，并配有气体放电管，输出设有继电器完全切断交流连接，安全措施到位。在通信小板上设有光耦用于隔离，还设有WiFi模块的空位，用于无线通信功能。这款逆变器内部用料均为知名品牌，确保长时间的稳定可靠运行。
