如何判别二极管正负极呢？
栏目：公司新闻 发布时间：2024-09-22
2、发光二极管判断的话，长脚是正极，短脚是负极。内部大的是负极，小的是正极。 二极管有多种不同的分类（下面我们会说明），他的原理图图标也有些不同，大体上可以使用下列图标表示： 原理图是很直观的就能看出二极管的正负极，那么在PCB板上通过丝印，如何判别二极管正负极呢？ 万用表调整至二极管档位，红表笔接二极管 + 极，黑表笔接二极管 - 极，可以看到有一个电压值，就个电压值就是二极管的导通压
2、发光二极管判断的话，长脚是正极，短脚是负极。内部大的是负极，小的是正极。

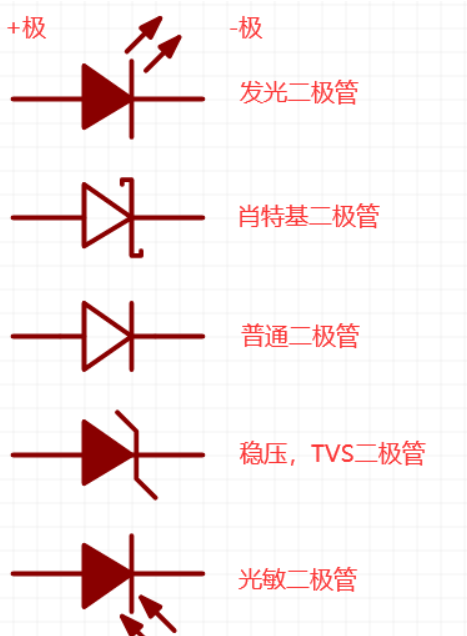

二极管有多种不同的分类（下面我们会说明），他的原理图图标也有些不同，大体上可以使用下列图标表示：

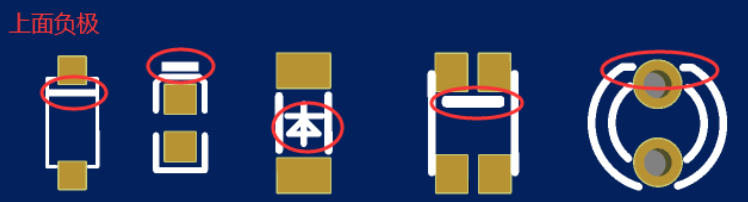

原理图是很直观的就能看出二极管的正负极，那么在PCB板上通过丝印，如何判别二极管正负极呢？
万用表调整至二极管档位，红表笔接二极管 + 极，黑表笔接二极管 - 极，可以看到有一个电压值，就个电压值就是二极管的导通压降（0.2~0.8V 不同二极管电压值不同），反过来接，没有电压值显示（无穷大）。
的档位，单向侧有连接，双向两侧有电压;直流测量的雪崩击穿特性是双向对称的，只有反向单向的。一般来说，它测量在1mA。所有的TVS
